垂起固定翼手动飞行介绍

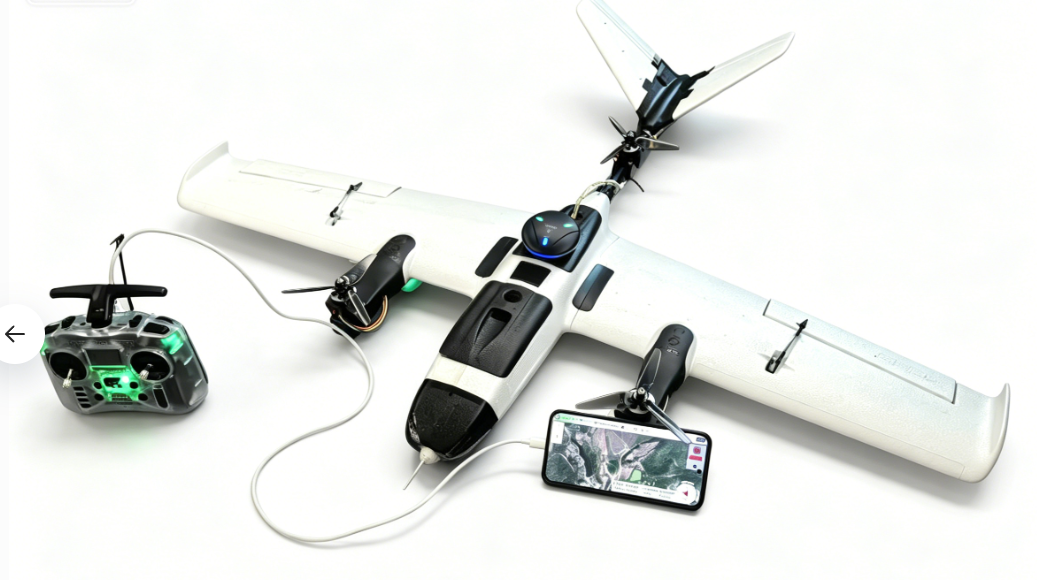

  • 根据前面教程，准备好硬件、软件
  • 首次飞行介绍基于飞控的手动控制飞行

1775185004259

  • 起飞前需要先熟悉遥控器对应通道的功能

1772851353827

  • 检查VtolS3飞行状态，提示Ready To Fly则说明状态正常

1775124399015

飞行必看注意事项

⚠️ 【新手飞行关键注意事项】⚠️

🔴 重要提醒： - ⚠️ 新手必须在定点模式下完成飞行，严禁在其他模式下飞行 - ⚠️ 固定翼模式中必须全程保持遥控器油门中位附近，避免高油门操作 - ⚠️ 旋翼模式切换至固定翼模式时，必须确保遥控器油门处于中位

⚠️ 【安全飞行警告】⚠️

这些操作不当可能导致： - ✖️ 飞机失控 - ✖️ 坠机损坏 - ✖️ 安全事故

请严格遵守以上操作规范！

紧急情况处理

常见故障及处理：

故障情况 可能原因 处理方法
飞机失去控制 遥控信号丢失 立即切换至故障保护模式，等待自动返航或降落
GPS定位异常 信号干扰或卫星数量不足 切换至自稳模式，手动控制飞行
飞机姿态异常 飞控传感器故障 尝试切换飞行模式，如无法控制则紧急降落
电池电量过低 飞行时间过长 立即返航，避免低电量降落

应急措施：

  • ⚠️ 发生紧急情况时，首先保持冷静，切勿猛推摇杆
  • ⚠️ 记录飞行数据，以便分析故障原因
  • ⚠️ 每次飞行后进行设备检查和维护

解锁起飞

垂直起飞理论教程

垂直起飞基本原理：

垂起固定翼(VTOL)无人机结合了多旋翼和固定翼的优点，可以在垂直方向起飞和降落，同时具备固定翼的高效巡航能力。垂直起飞时，飞机像多旋翼一样通过多个电机产生升力直接升空。

垂直起飞要点：

  1. 起飞位置：选择平坦、开阔的地面，确保周围无障碍物
  2. 飞机姿态：保持飞机水平放置，确保重心稳定
  3. 油门控制：缓慢增加油门，避免突然推满导致飞机失控
  4. 高度控制：起飞后保持悬停，确认飞机稳定后再进行其他操作
  5. 环境条件：避免在强风条件下垂直起飞，风力会影响悬停稳定性

垂直起飞步骤：

  1. 解锁无人机：在旋翼模式下解锁无人机，确保电机已解锁
  2. 检查环境：确认周围空域开阔，无障碍物，风力适中
  3. 缓慢起飞：缓慢推油门，飞机将垂直升空
  4. 稳定悬停：起飞至20米高度，保持悬停，确认飞机稳定
  5. 切换至固定翼模式：将飞机由旋翼模式切换至固定翼模式
  6. 切换模式：确认稳定后，可切换至固定翼模式进行巡航飞行

注意事项：

  • ⚠️ 垂直起飞时缓慢增加油门，避免突然推满
  • ⚠️ 起飞前确保所有螺旋桨已正确安装且紧固
  • ⚠️ 起飞时远离人群和障碍物，确保安全距离
  • ⚠️ 初学者建议在有经验人员指导下进行首次起飞
  • ⚠️ 如起飞过程中出现不稳定，立即降低油门降落

  • ⚠️ 确保电池电量充足，建议起飞前电量在80%以上

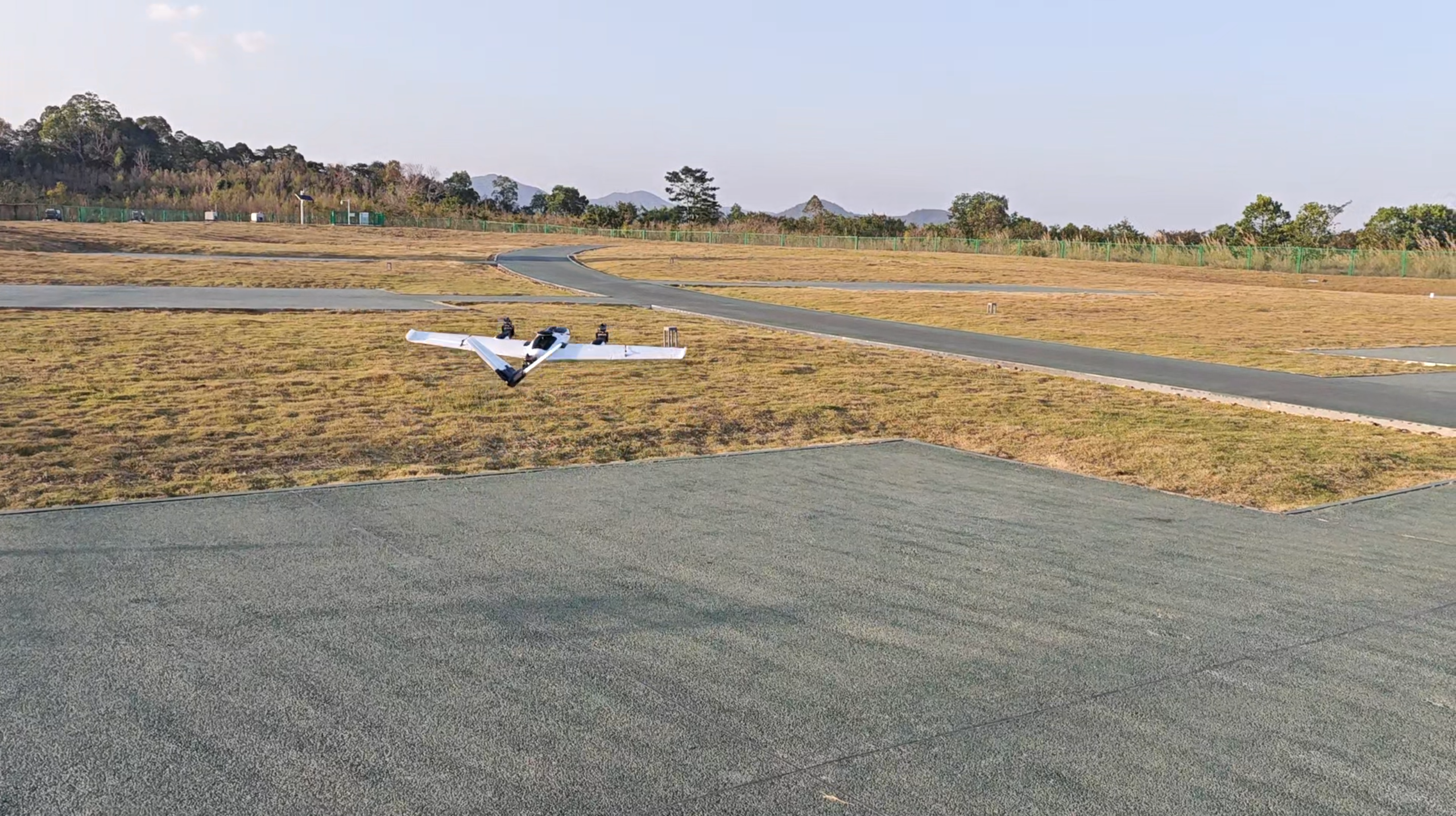

  • 在旋翼模式下解锁无人机，进行垂直起飞

1774504808867

1774504776038

手动控制飞行

飞机姿态变化理论教程

飞机姿态基本概念：

飞机姿态是指飞机在空间中的方向和角度状态，主要包括以下三个轴向的运动：

  1. 俯仰：机头向上或向下的运动
  2. 横滚：飞机向左或向右倾斜
  3. 偏航：飞机绕垂直轴旋转（转向）

1772869877668

姿态控制原理：

  • VTOL模式（多旋翼模式）：通过改变各电机的转速差来控制姿态

  • 俯仰控制：前后电机转速差

  • 横滚控制：左右电机转速差
  • 偏航控制：对角电机转速差
  • 升降控制：所有电机同时增减转速

  • 固定翼模式：通过改变机翼的迎角和舵面来控制姿态

  • 俯仰控制：通过右手摇杆上下控制改变机翼的迎角

  • 横滚控制：通过右手摇杆左右控制左右机翼差动
  • 偏航控制：通过左手摇杆左右控制尾翼的方向偏转

姿态变化对飞行的影响：

  1. 俯仰变化：

  2. 机头向上（爬升）：增加迎角，升力增大，飞机上升

  3. 机头向下（俯冲）：减小迎角，升力减小，飞机下降

  4. 横滚变化：

  5. 向左倾斜：右翼升力增大，左翼升力减小，飞机向左倾斜

  6. 向右倾斜：左翼升力增大，右翼升力减小，飞机向右倾斜

  7. 偏航变化：

  8. 左转：垂直尾翼向左偏转，飞机向左转向

  9. 右转：垂直尾翼向右偏转，飞机向右转向

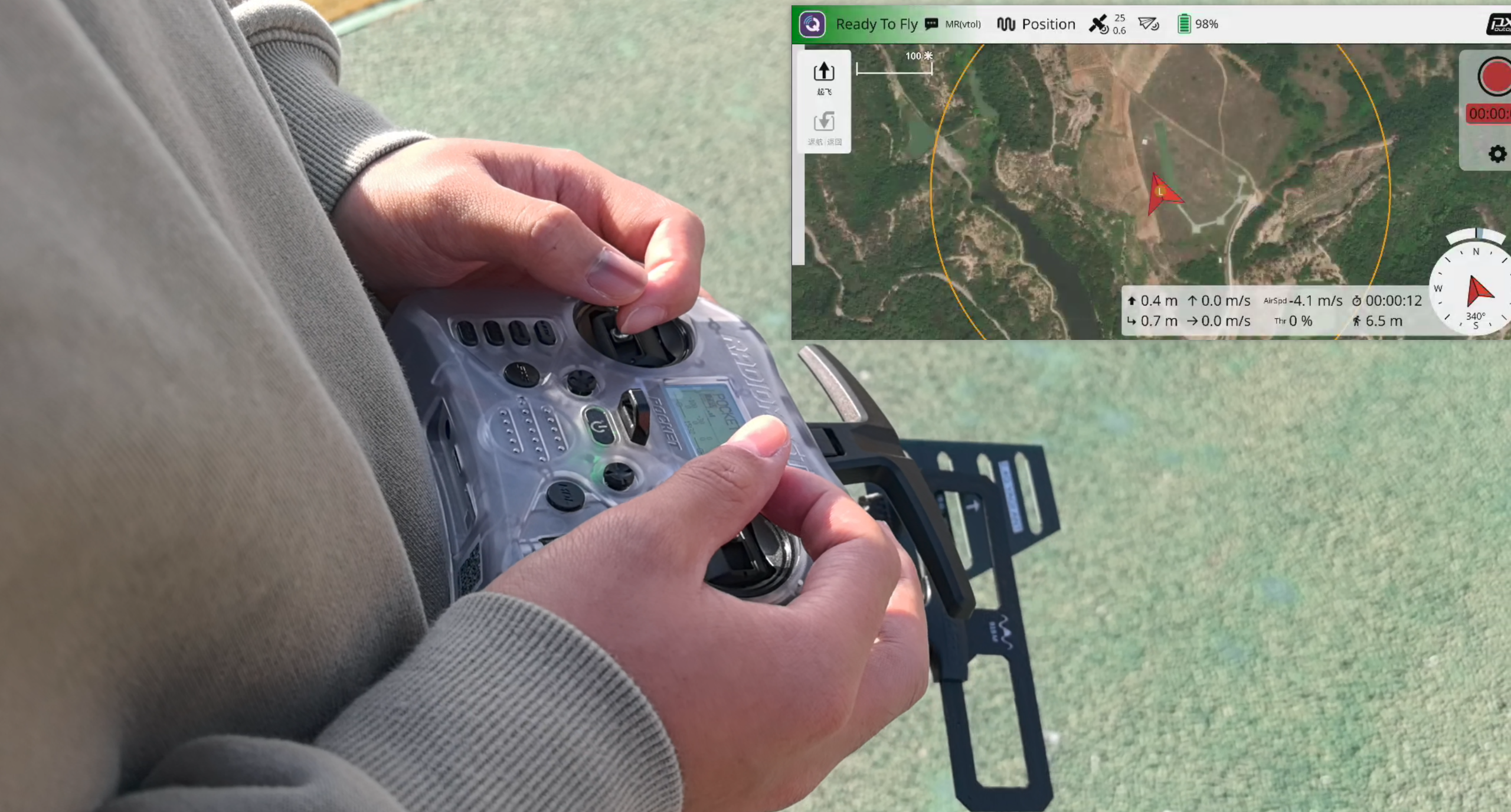

  10. 在任意模式下根据飞手习惯手动控制飞行

1775124258385

飞行模式对比总结：

模式 SA键位置 高度控制 位置控制 飞手操作
自稳模式 上位 手动控制 无 需控制油门和俯仰来调节高度
定高模式 中位 自动控制 无 只需控制方向，飞控保持高度
定点模式 下位 自动控制 自动控制 只需控制方向，飞控保持高度和位置

固定翼自稳模式

  • 横滚和俯仰是角度控制的（不能上下滚动或循环）
  • 如果油门降至 0％（电机停止），飞机将滑行。 为了执行转弯，必须在整个操纵过程中保持命令，因为如果释放横滚摇杆，则飞机将停止转动并自行调平（对于俯仰和偏航命令也是如此）
  • 偏航杆可以用来增加/减少飞机在转弯时的偏航率。如果留在中心，控制器会自行进行转弯协调，这意味着它将应用当前滚转角的必要偏航率来执行平稳转弯。

1772869621262

1772870599170

固定翼定高模式

  • 高空飞行模式是最安全、最简单的非gps手动模式。它使飞行员更容易控制车辆高度，特别是达到并保持固定高度。该模式不会试图保持无人机逆风航向。空速是主动控制，如果一个空速传感器安装。
  • 当所有遥控输入都居中时（无滚动、俯仰、偏航，油门约 50％），飞机将恢复直线水平飞行（受风影响）并保持其当前高度。
  • 偏航杆可以用来增加/减少飞机在转弯时的偏航率。如果留在中心，控制器会自行进行转弯协调，这意味着它将应用当前滚转角的必要偏航率来执行平稳转弯。

1772869648938

1772870529394

固定翼定点模式

  • 定位模式是最简单、最安全的手动模式。它支持具有位置估计（例如GPS）的飞机。它使飞行员更容易控制飞机高度，特别是达到并保持固定高度。这种模式可以使飞机逆风行驶。空速是主动控制，如果一个空速传感器安装。
  • 当所有操纵杆释放/居中（无滚转、俯仰、偏航和~50%油门）时，飞机将返回直线、水平飞行，并保持当前高度和飞行路径，而不受风的影响。这使得在飞行时很容易从任何问题中恢复过来。侧倾和俯仰都是角度控制的（所以不可能翻车或绕车）。

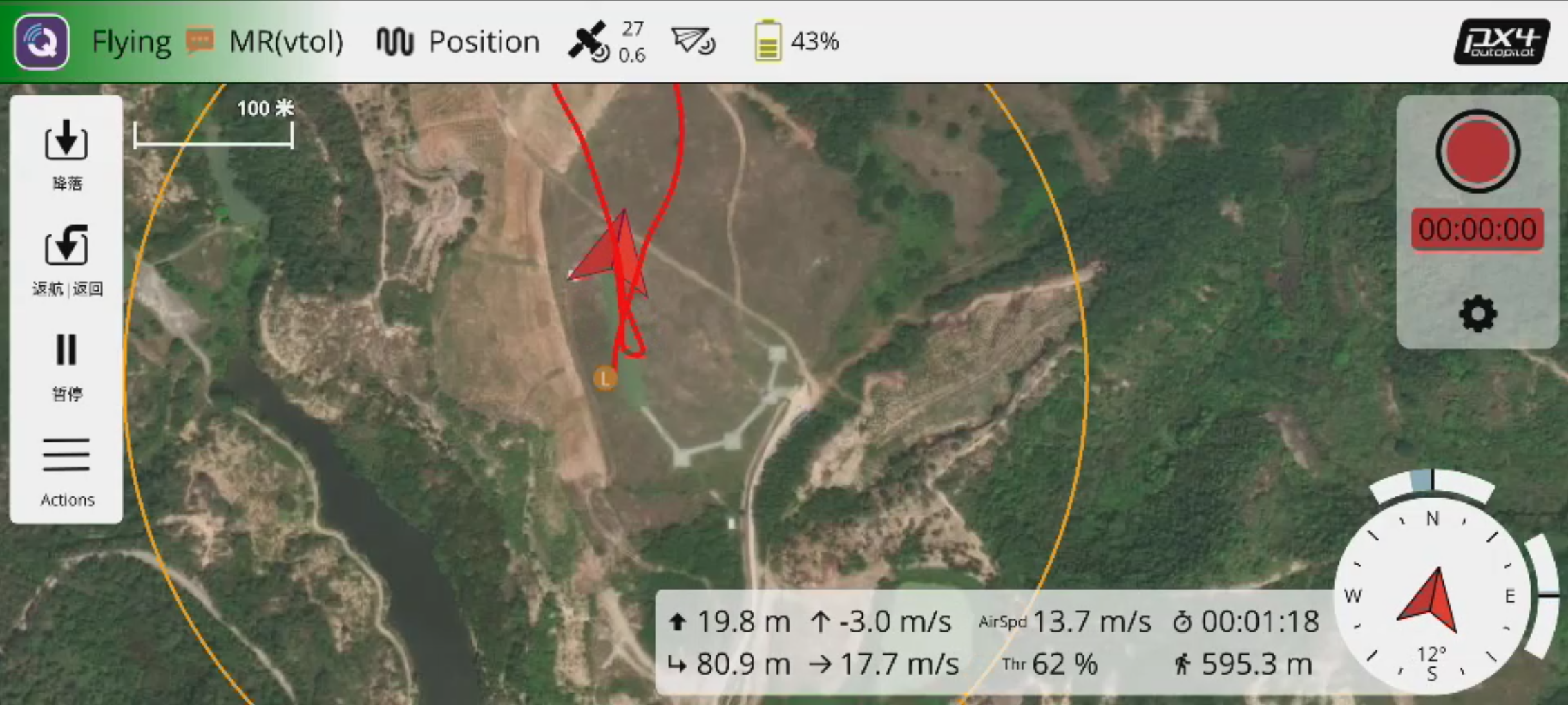

  • 偏航杆可以用来增加/减少车辆在转弯时的偏航率。如果留在中心，控制器会自行进行转弯协调，这意味着它将应用当前滚转角的必要偏航率来执行平稳转弯。下图直观地显示了模式行为（对于模式2发射机）

1775182242677

1772870562729

旋翼模式操作模式

1. 自稳模式（Stabilize）

  • 控制特点：横滚和俯仰角度控制，油门控制高度
  • 操作方式：需要手动控制油门来保持高度，摇杆回中时飞机会保持当前姿态
  • 适用场景：适合有经验的飞手，需要精确控制飞机姿态
  • 注意事项：需要持续调整油门来维持高度，不适合新手长时间飞行

2. 定高模式（Altitude Hold）

  • 控制特点：飞控自动保持当前高度，横滚和俯仰角度控制
  • 操作方式：油门控制垂直速度（上推增加高度，下拉降低高度），松开油门后保持当前高度
  • 适用场景：适合初学者，无需担心高度控制
  • 注意事项：高度保持依赖气压计，在强风和气压变化较大的环境下可能有误差

3. 定点模式（Position Hold）

  • 控制特点：飞控自动保持当前位置和高度
  • 操作方式：摇杆控制飞机移动方向和速度，松开摇杆后自动回到定点位置
  • 适用场景：适合需要精确悬停的场景，如拍照、巡检等
  • 注意事项：需要良好的GPS信号，在GPS信号弱的环境下可能无法正常工作

模式切换建议：

  • 初学者建议从定高模式开始，熟悉基本操作后再尝试自稳模式
  • 进行精确悬停操作时使用定点模式
  • 注意各模式的信号要求和环境限制

降落

垂直降落理论教程

垂直降落基本原理：

垂起固定翼无人机最大的优势之一就是可以像多旋翼一样垂直降落，无需跑道。垂直降落时，飞机在旋翼模式下缓慢下降，直至接触地面。

垂直降落要点：

  1. 切换至旋翼模式：在降落前将飞机由固定翼模式切换至旋翼模式
  2. 选择降落点：选择平坦、开阔的地面，确保周围无障碍物
  3. 缓慢下降：缓慢降低油门，控制飞机缓慢下降
  4. 保持水平：降落过程中保持飞机水平，避免倾斜
  5. 接地时机：当飞机接近地面时，进一步降低油门，使飞机平稳接地

垂直降落步骤：

  1. 返航至降落点：将飞机飞回起飞点或选定的降落区域
  2. 切换至旋翼模式：将飞机切换至旋翼模式
  3. 稳定悬停：在降落点上空3-5米高度稳定悬停
  4. 缓慢下降：缓慢降低油门，控制飞机缓慢下降
  5. 平稳接地：当飞机接近地面时，进一步降低油门，使飞机平稳接地
  6. 锁定电机：飞机接地后，将油门拉至最低，等待电机锁定

注意事项：

  • ⚠️ 降落前确保降落点平整、开阔，无障碍物
  • ⚠️ 降落过程中保持飞机水平，避免倾斜导致侧翻
  • ⚠️ 避免在强风条件下垂直降落，风力会影响悬停稳定性
  • ⚠️ 如降落过程中出现不稳定，立即增加油门重新悬停
  • ⚠️ 确保电池电量充足，建议降落前电量不低于20%
  • ⚠️ 接地后立即拉低油门，等待电机锁定
  • ⚠️ 飞行结束后及时断开电池电源

降落阶段划分：

  1. 进场阶段：从巡航高度下降至着陆高度
  2. 下滑阶段：保持稳定的下滑角度和速度
  3. 拉平阶段：接地前减小下降率，使飞机平稳接地
  4. 滑跑阶段：接地后保持方向，减速至停止

降落关键参数：

  • 进场高度：推荐16米左右，确保有足够的空间进行调整
  • 进场速度：推荐10米/秒，保持稳定的飞行状态
  • 下滑角度：约3-5度，确保平稳下降
  • 空域要求：200米无障碍空域，确保有足够的机动空间

降落操作原理：

  1. 高度控制：

  2. 通过右手摇杆（俯仰）控制飞机的升降

  3. 下拉摇杆：机头向上，增加升力，减缓下降
  4. 上推摇杆：机头向下，减小升力，加快下降

  5. 速度控制：

  6. 通过左手油门控制飞机的推力

  7. 增加油门：增加推力，提高速度
  8. 减小油门：减小推力，降低速度
  9. 着陆前收油门：使飞机进入滑翔状态

  10. 方向控制：

  11. 通过右手摇杆（横滚）控制飞机的左右倾斜

  12. 配合尾翼控制飞机的转向

降落技巧：

  • 逆风着陆：逆风方向着陆可以减小接地速度，提高安全性
  • 保持稳定：保持飞机姿态稳定，避免剧烈操作
  • 预判调整：提前预判飞机状态，提前进行调整
  • 视线引导：保持视线看向着陆点，引导飞机准确着陆

常见降落问题：

  • ⚠️ 失速：空速过低导致升力不足，飞机失控
  • ⚠️ 偏离跑道：方向控制不当，飞机偏离着陆点
  • ✅ 正确降落：平稳接地，滑跑距离适中

安全注意事项：

  • 确保着陆场地平整、开阔，无障碍物
  • 避免在强风、雨天等恶劣天气条件下降落
  • 保持足够的安全距离，远离人群和建筑物
  • 切换至VTOL模式垂直降落

1775124334113

1774504591487

  • 等无人机接触地面后，持续拉低油门，等待电机上锁即可完成本次飞行，完成飞行后应及时断开电源

1775124636413

模式切换

旋翼与固定翼模式切换

切换原理：

垂起固定翼无人机可以在旋翼模式（多旋翼模式）和固定翼模式之间切换，以适应不同的飞行需求。

切换时机：

  • 旋翼转固定翼：起飞后，飞机达到一定高度和速度，确认稳定后进行切换
  • 固定翼转旋翼：降落前，将飞机飞回降落区域上空，准备垂直降落

切换步骤：

  1. 旋翼转固定翼：

  2. 确保飞机在VTOL模式下稳定悬停

  3. 向前推俯仰杆，使飞机产生向前的速度
  4. 当飞机达到一定速度后，切换至固定翼模式
  5. 飞控将自动完成模式转换，前拉电机启动

  6. 固定翼转旋翼：

  7. 确保飞机在固定翼模式下稳定飞行

  8. 将飞机飞回降落区域上空
  9. 降低油门，减小飞行速度
  10. 当飞机速度降低到一定程度后，切换至旋翼模式
  11. 飞控将自动完成模式转换，前拉电机关闭

注意事项：

  • ⚠️ 模式切换时确保飞机姿态稳定
  • ⚠️ 固定翼转旋翼时需要降低飞行速度
  • ⚠️ 切换过程中如出现异常，立即切回原模式
