开箱组装测试

开箱

• 检查产品包装是否完整
• 检查产品包装是否有损坏
• 检查产品包装是否有缺失

说明三层泡沫包含的东西

第一层泡沫

• 缓冲泡绵

第二层泡沫

1. 无人机发货测试清单
2. 无人机桨叶
3. 备用螺丝螺母
4. 机翼固定螺丝
5. 一对机翼

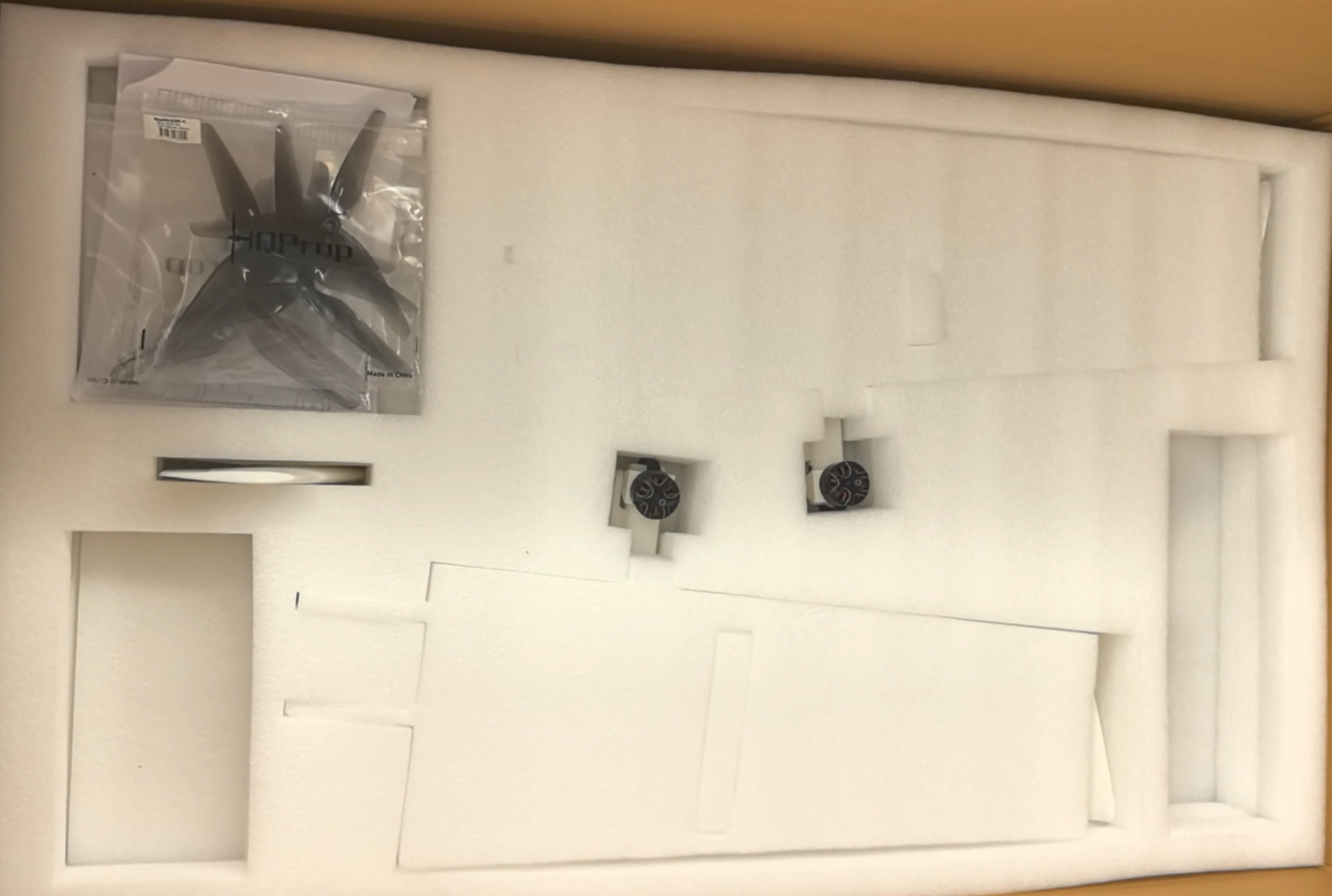

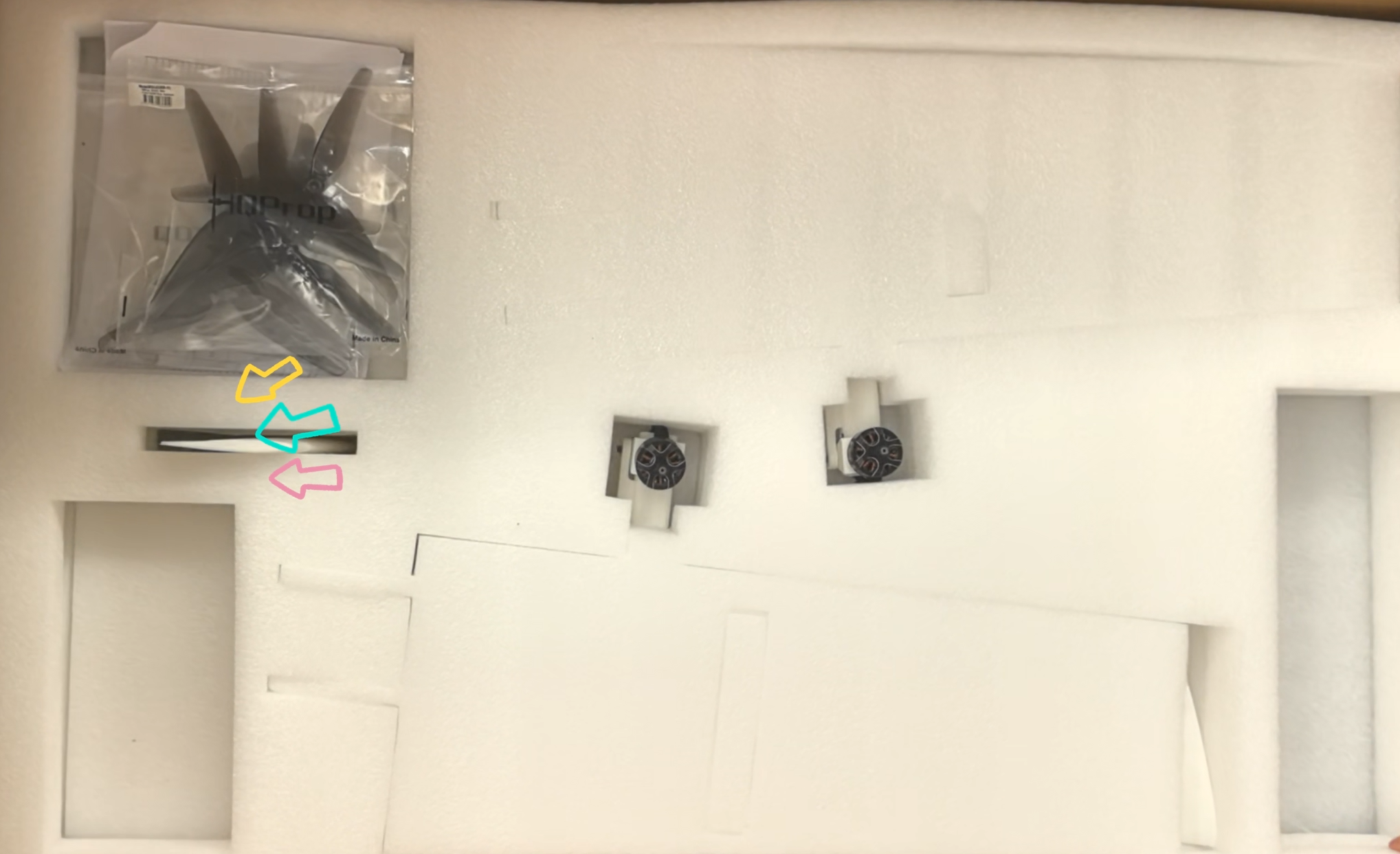

第二层泡沫中的物品布局

• 注意无人机尾翼与泡沫方向，避免损坏尾翼

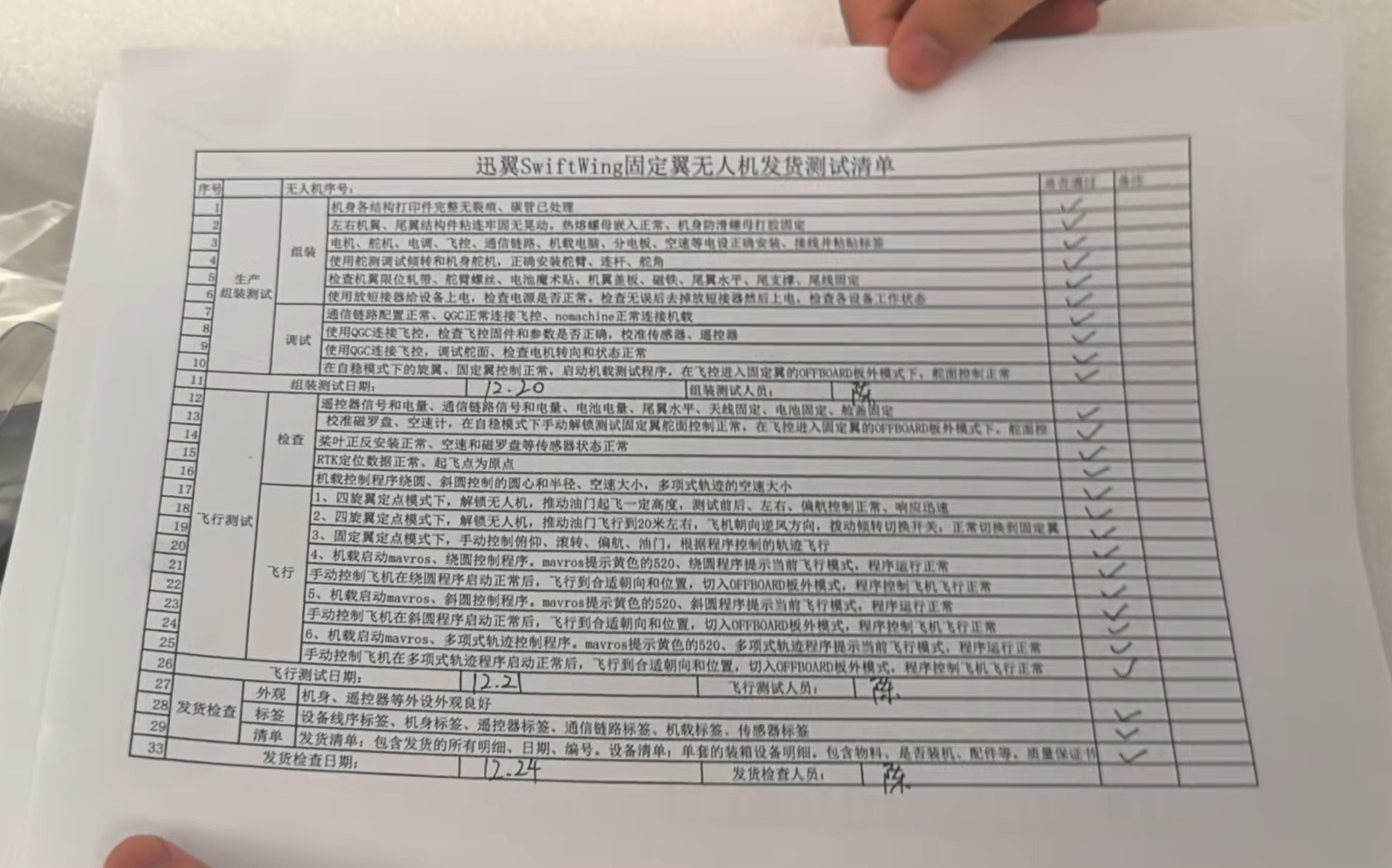

无人机发货测试清单

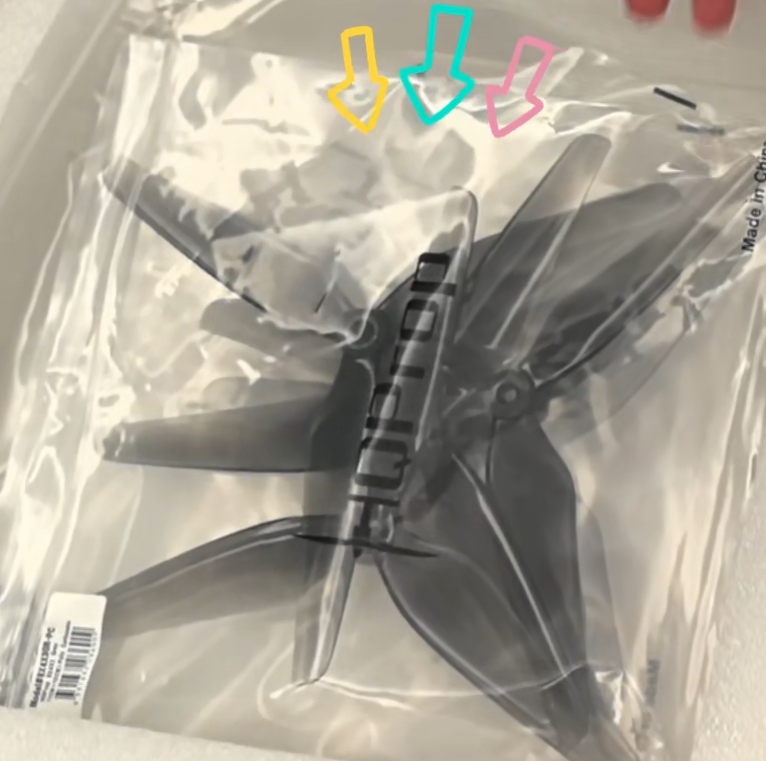

无人机桨叶四对

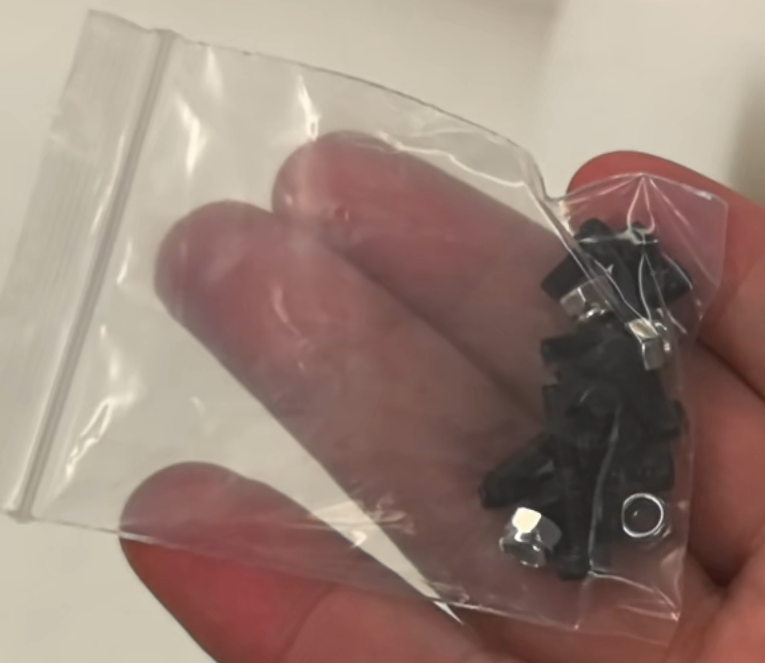

备用螺丝螺母

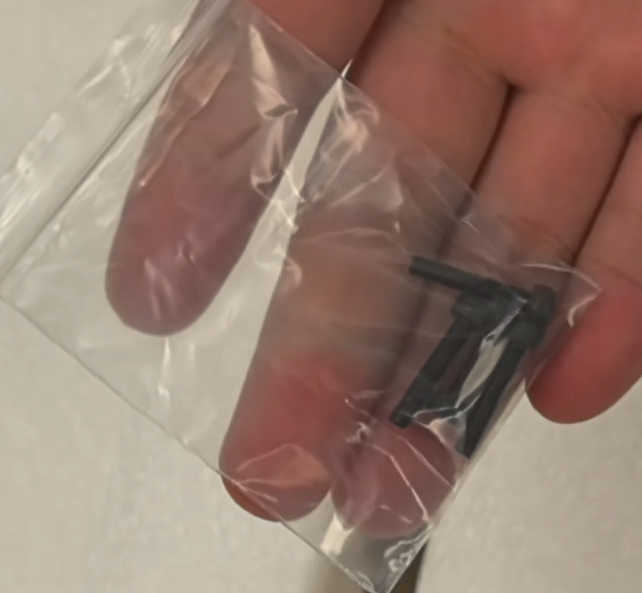

机翼螺丝

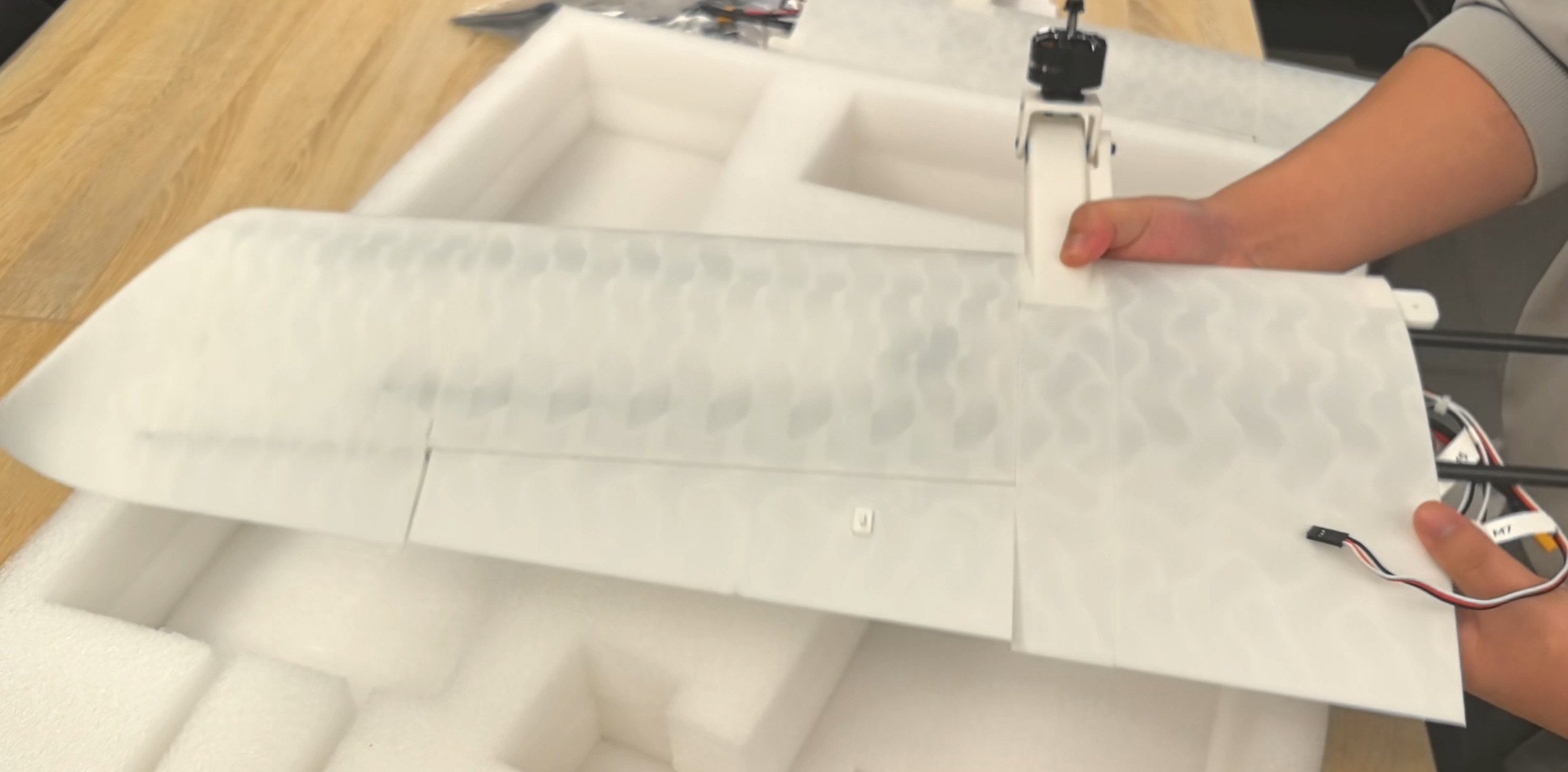

无人机机翼一对(注意一手拿住电机，一手拿住机翼，抬出机翼，避免机翼过多受力造成损坏)

第三层泡沫

1.遥控器

2.思翼地面端

3.RTK蘑菇头天线

4.RTK地面端

5.飞控配件盒

6.动力电池*2

7.动力电池充电器

第三层泡沫中的物品布局

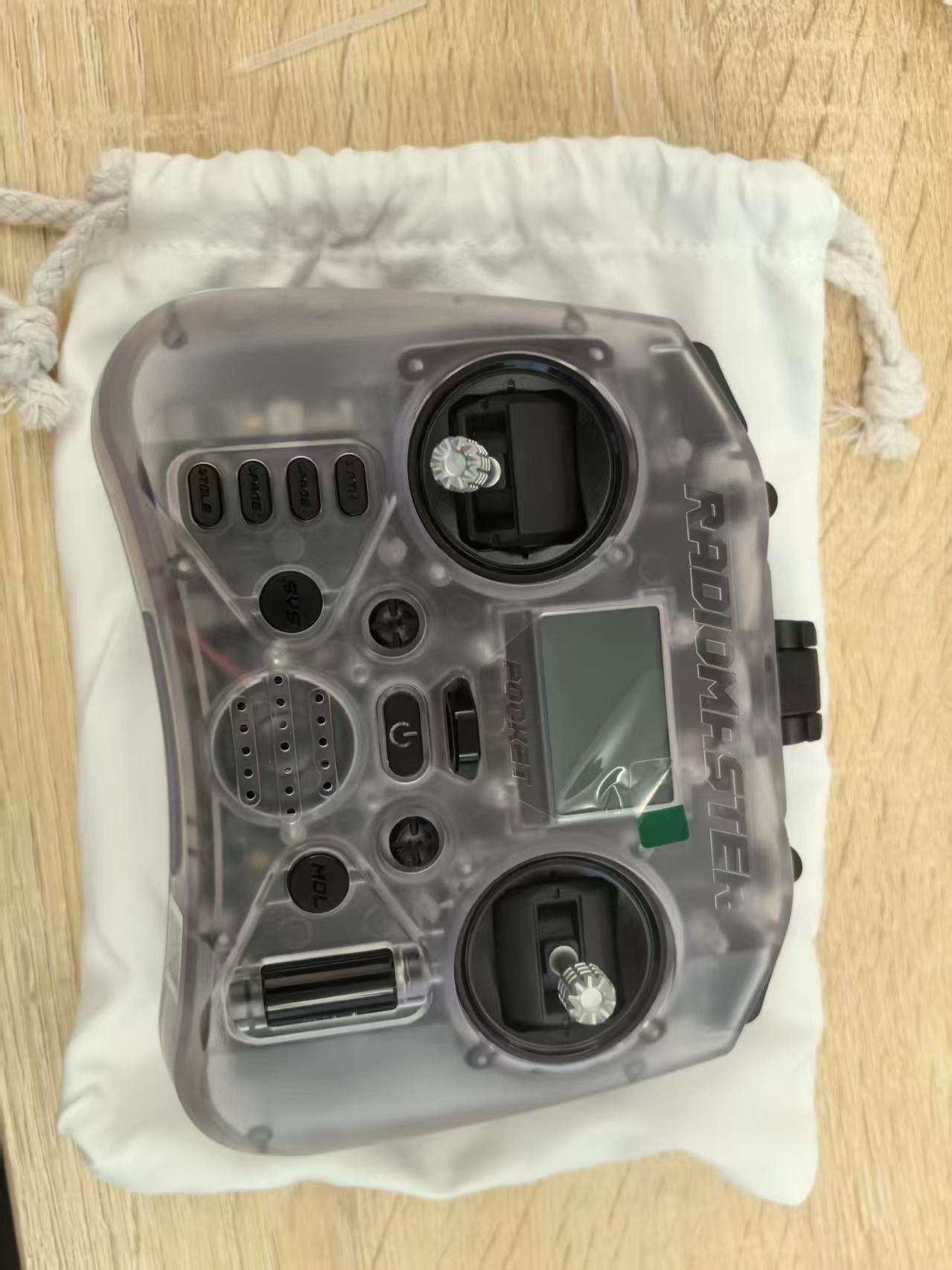

无人机遥控器 打开控包为遥控器主体，控包夹层内含数据线等配件

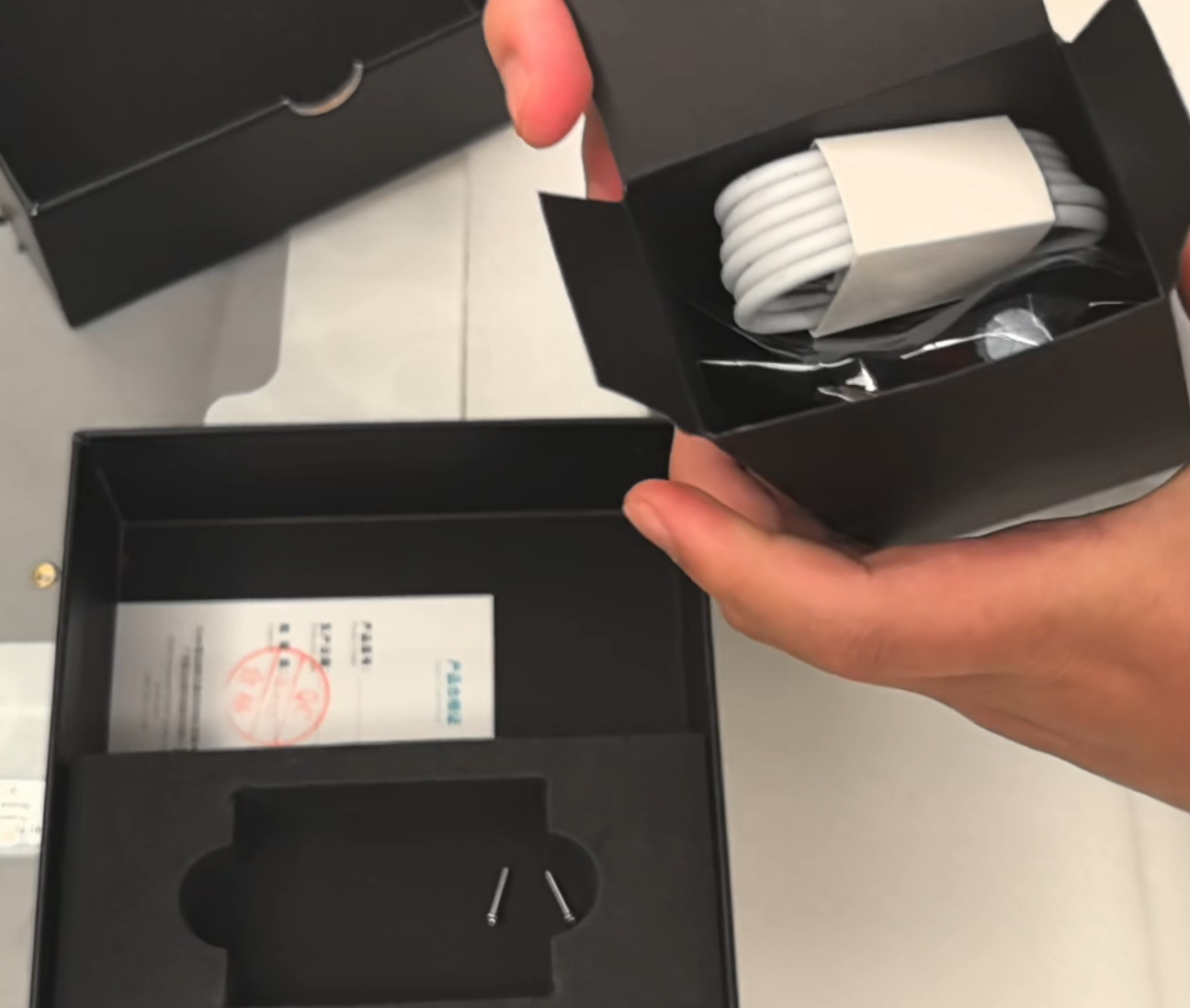

飞控配件盒

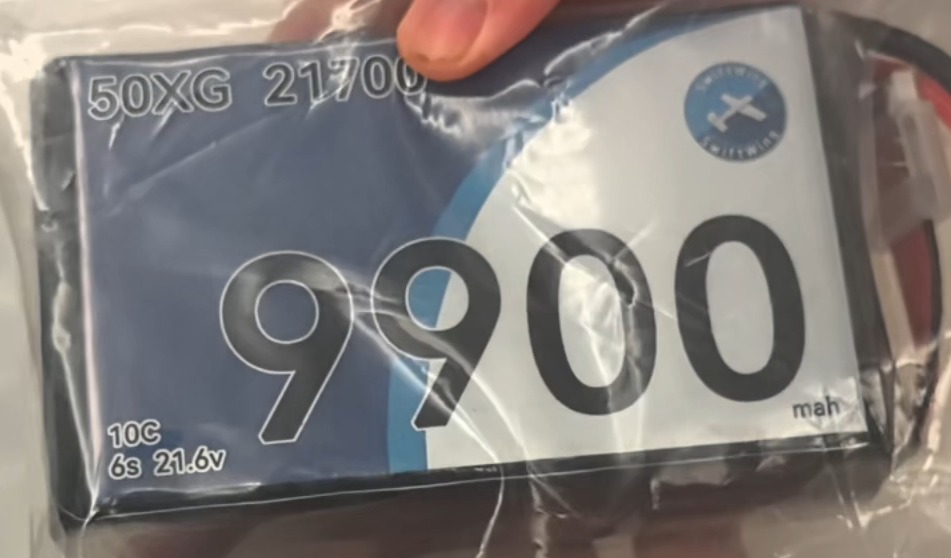

9900mah无人机动力电池 2块

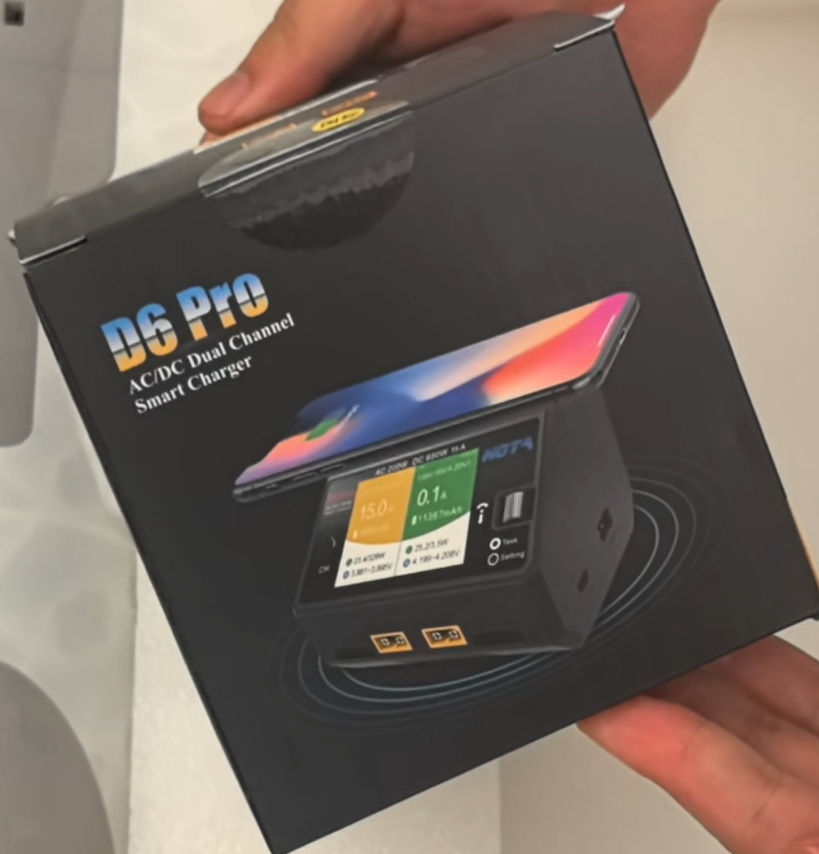

动力电池充电器

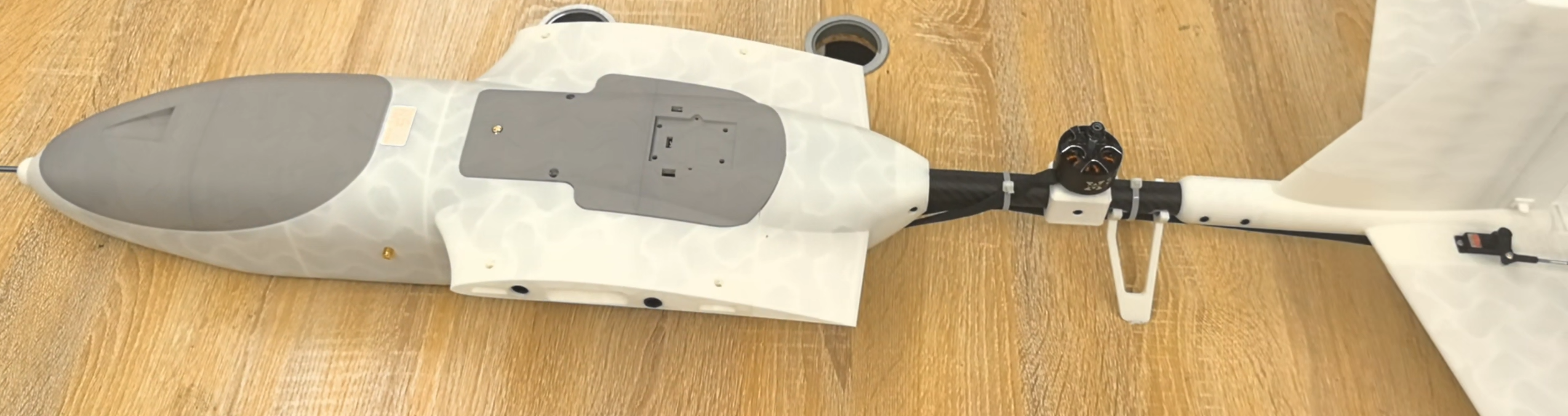

无人机机身主体

组装检查

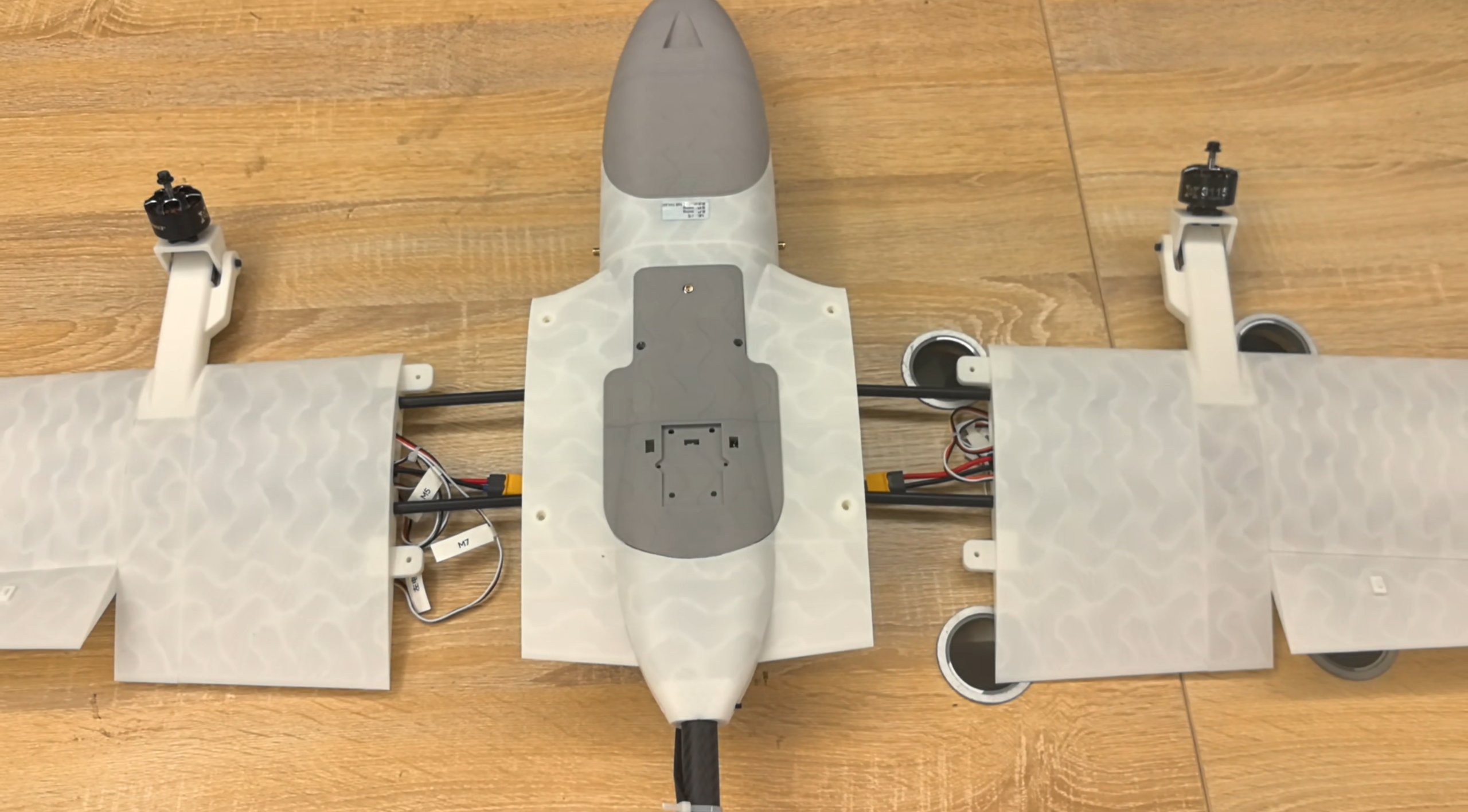

机身主体组装

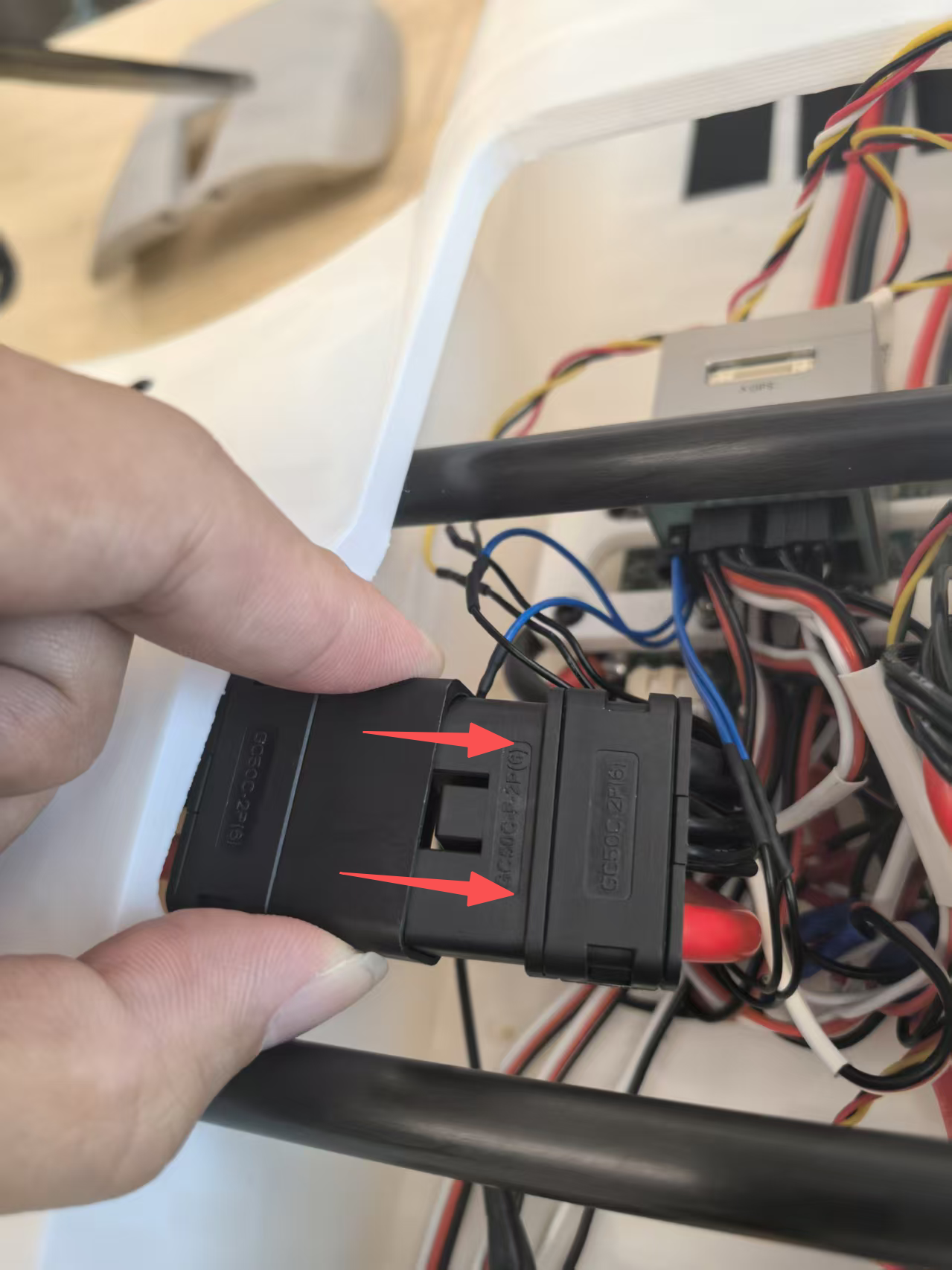

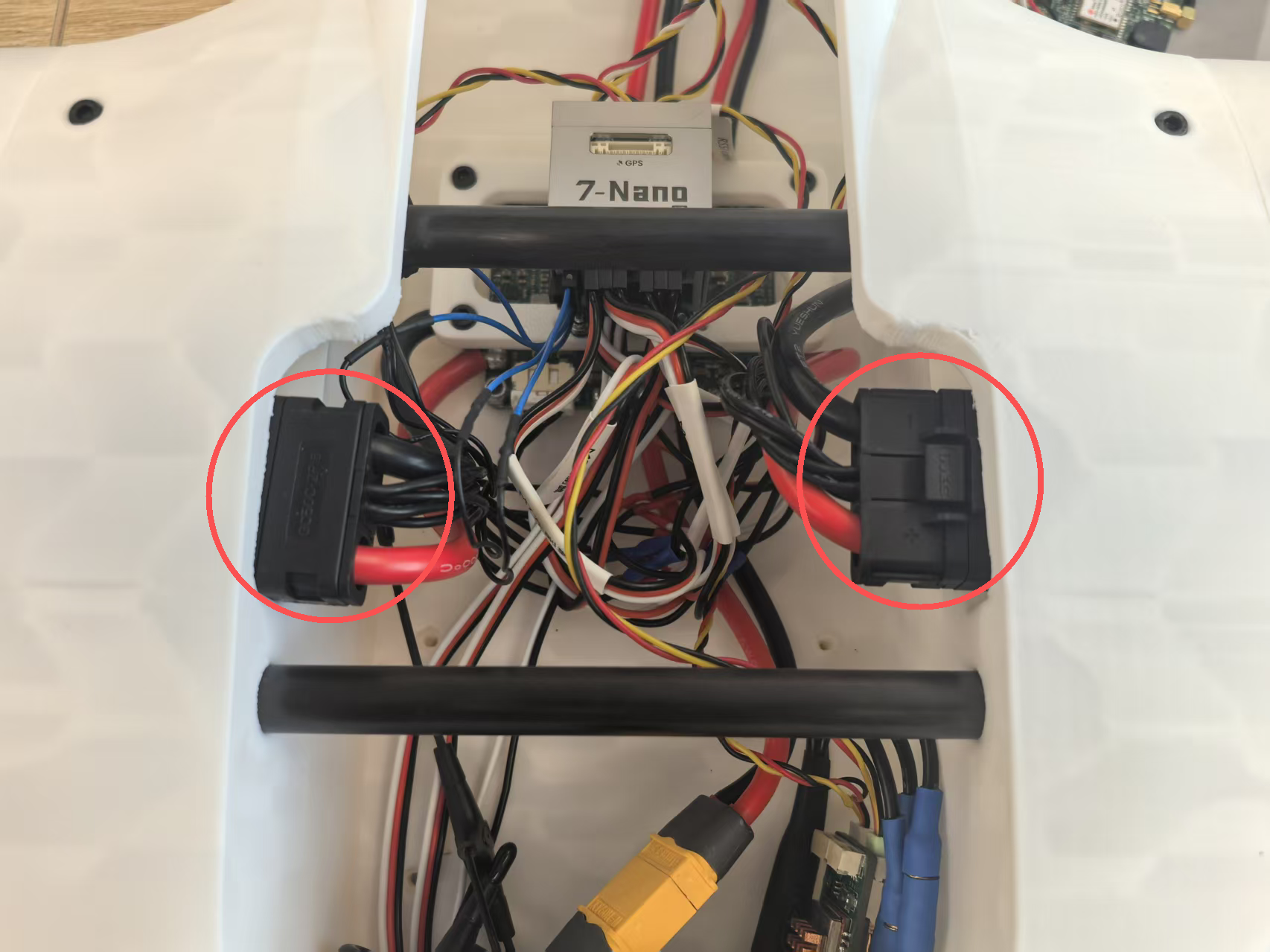

• 将机翼碳管对齐插入机身主碳管，注意将快拆头事先穿入机身，将快拆头就近相接

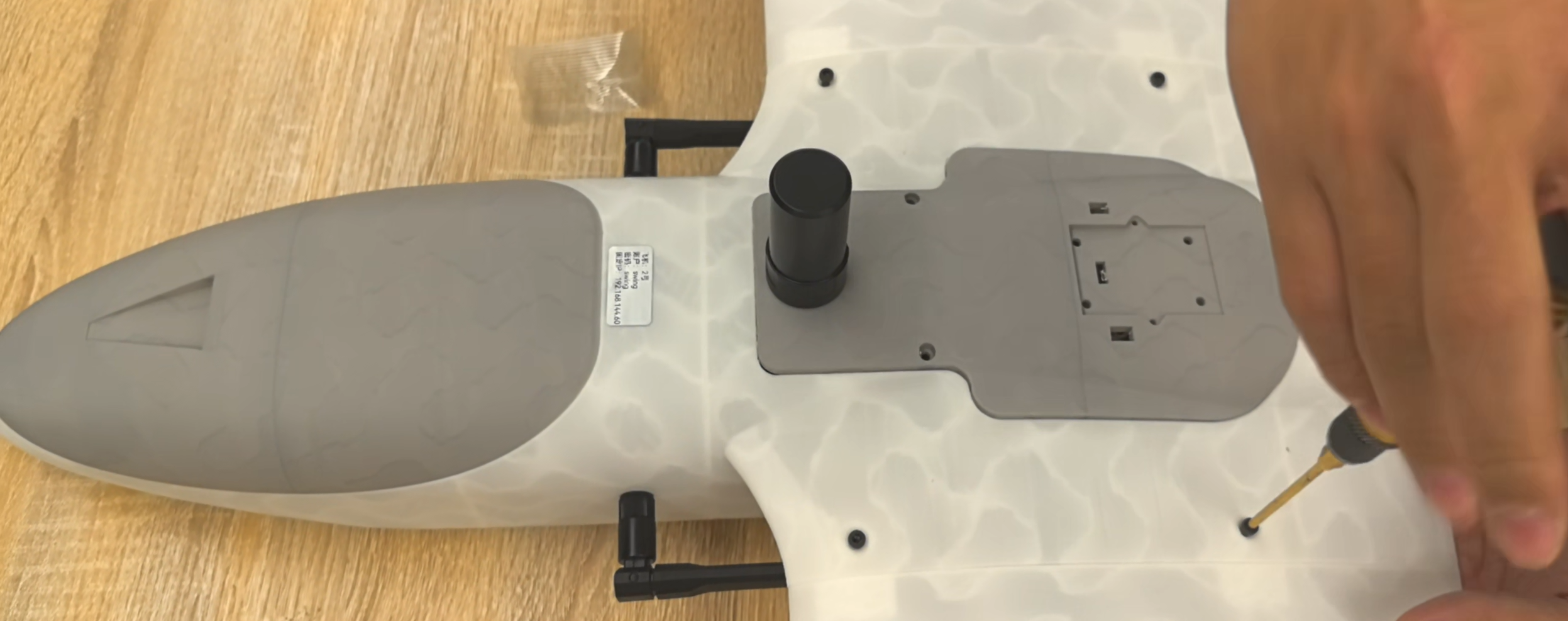

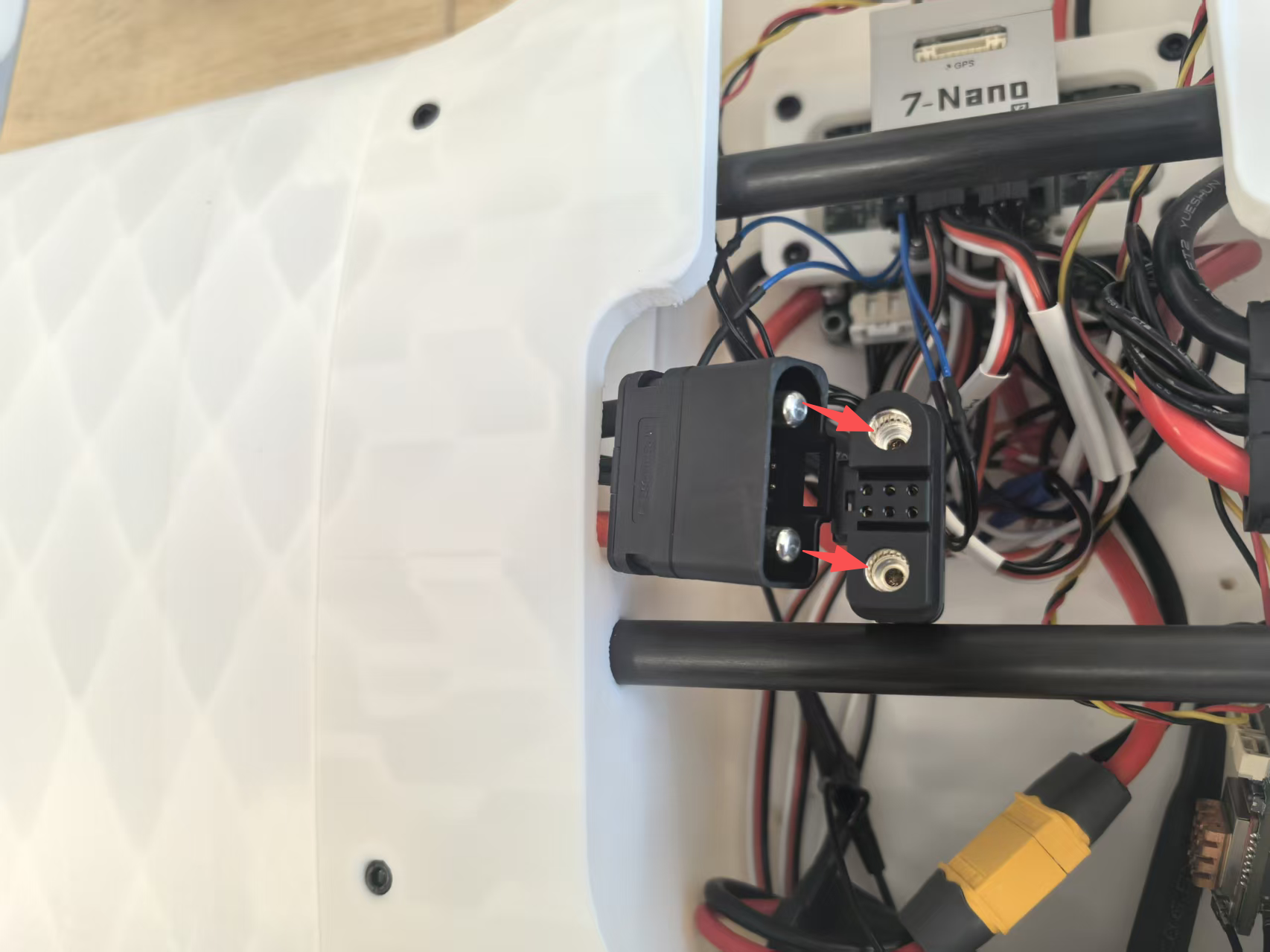

• 最后将机翼插装到位，确认快插头插紧，螺丝孔对齐贯通、无偏移，使用H2.5内六角螺丝刀将机翼固定螺丝拧入对应孔位即完成组装

检查

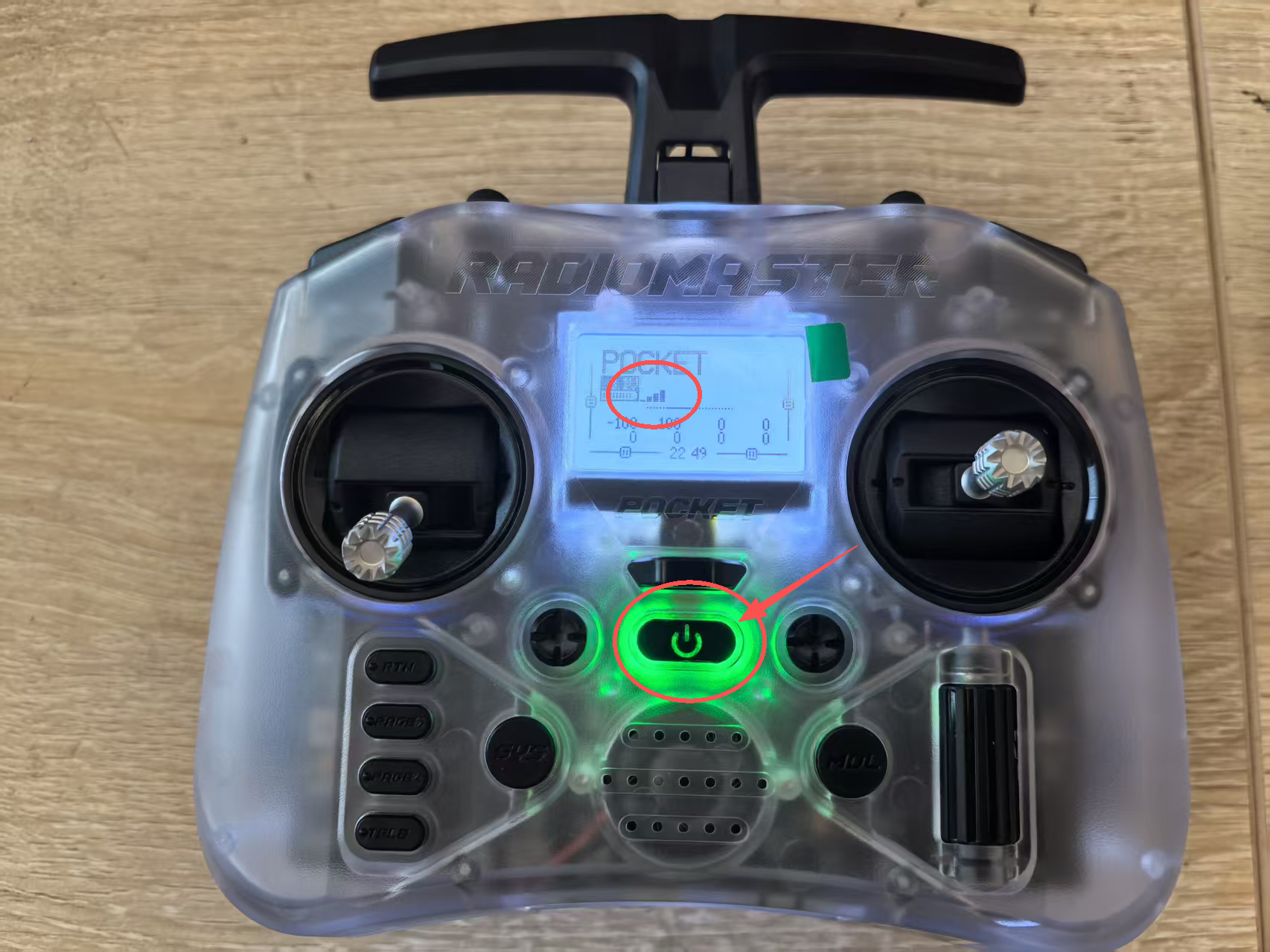

• 取出遥控器，长按遥控器电源键上电，等待上电后观察遥控器是否有信号连接，表示遥控器通讯链路正常连接。

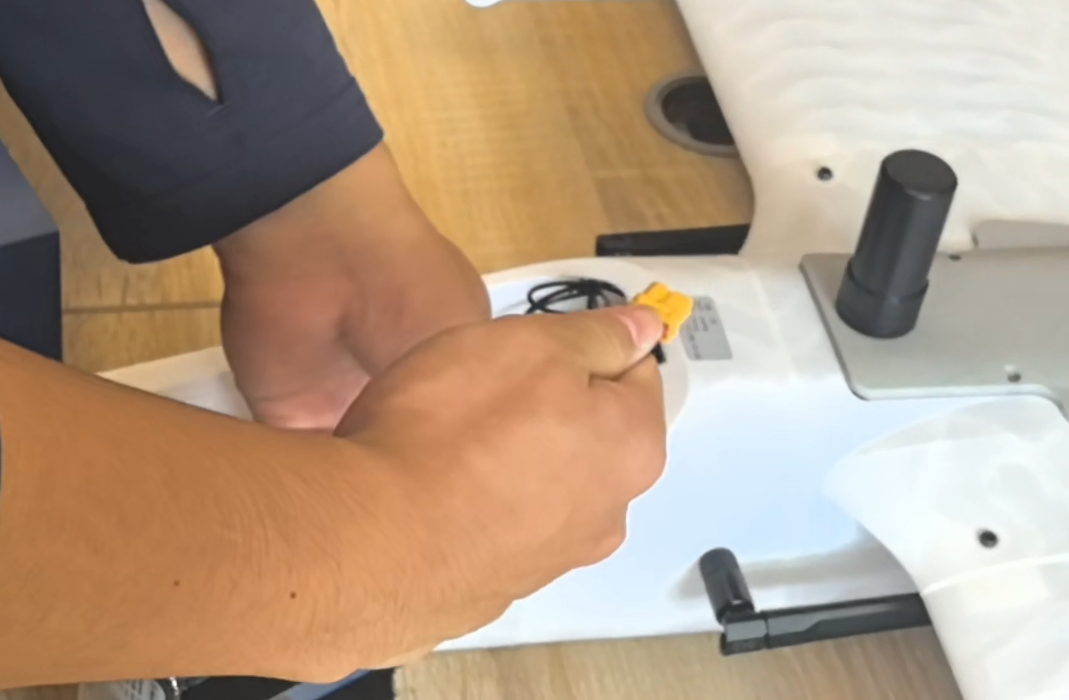

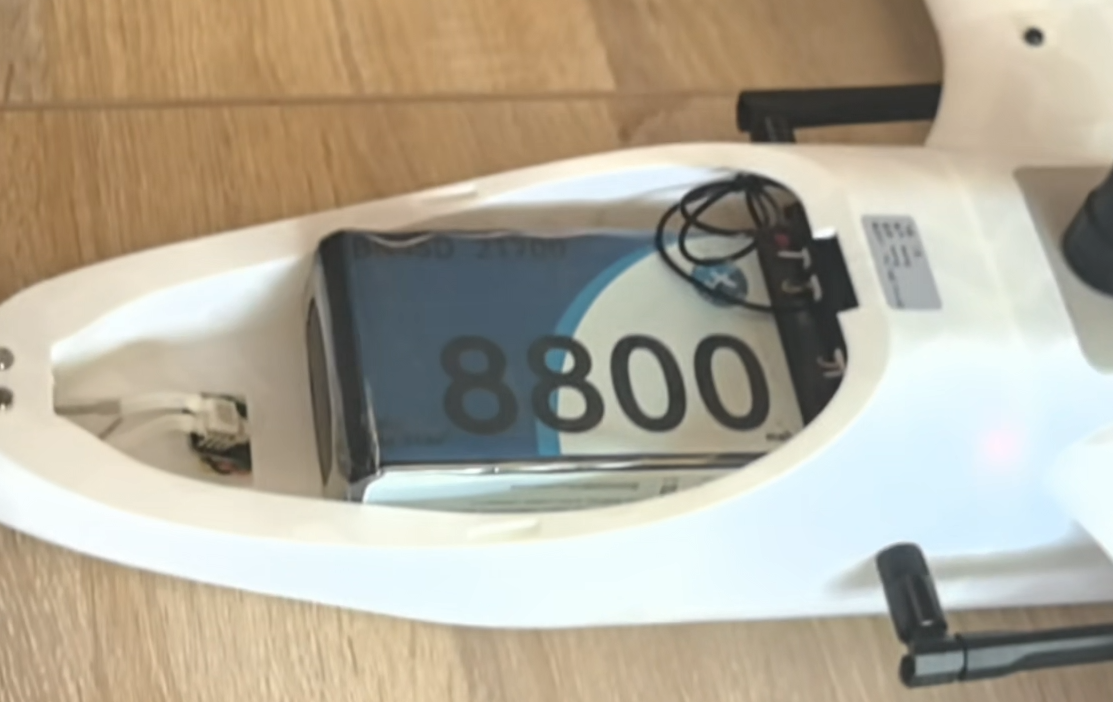

• 使用动力电池给无人机上电，注意电源的XT60接口方向，避免接错，上电后，整理线序，把电池固定到电池仓位（上电后MLRS地面端与天空端自动连接；可选择有线连接或无线连接方式。）

• 电池尾部刚好碰到两边机身即可

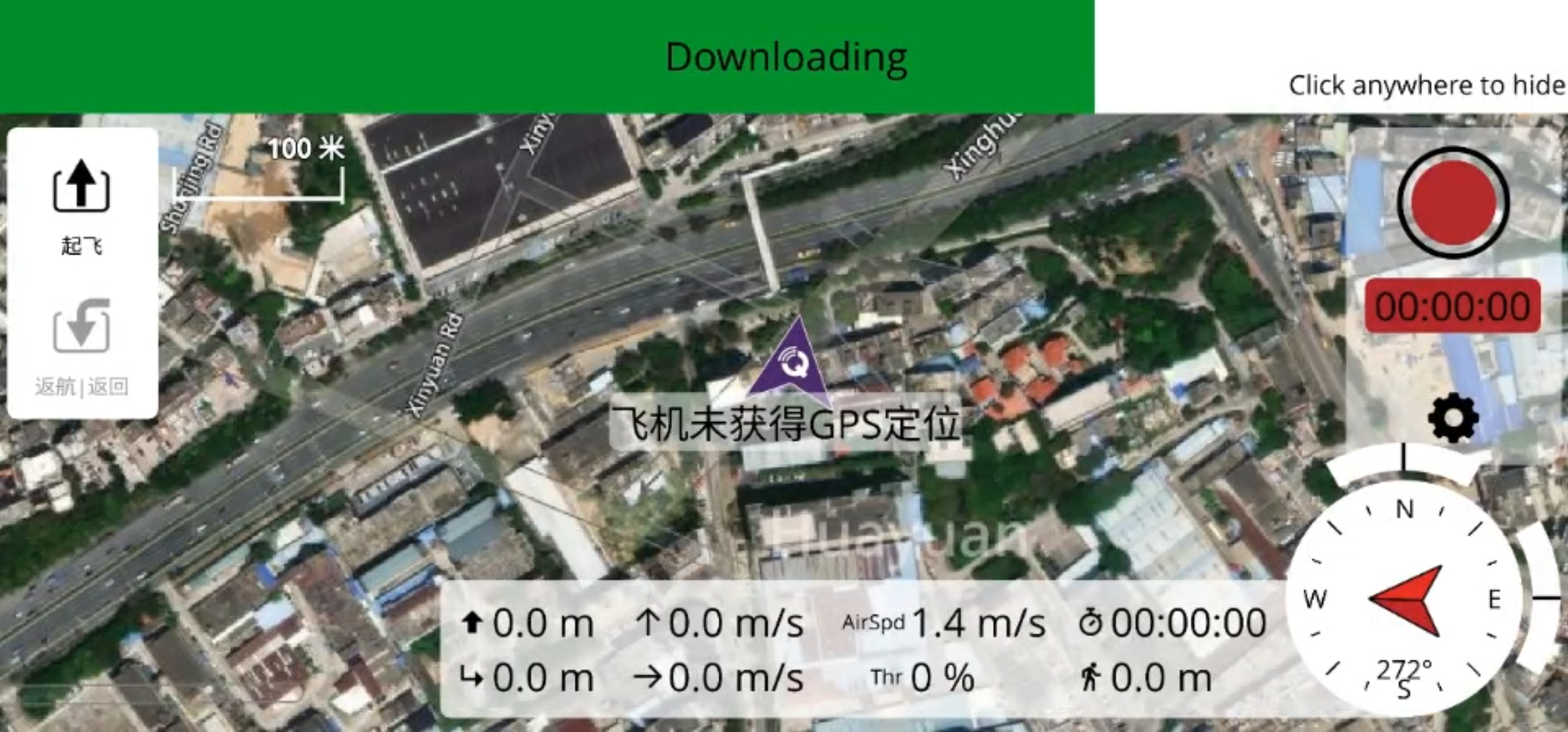

• 打开QGC地面站，检查无人机是否能够正常连接地面站
