开箱组装测试

开箱

• 检查产品包装是否完整
• 检查产品包装是否有损坏
• 检查产品包装是否有缺失

说明三层泡沫包含的东西

第一层泡沫

• 缓冲泡绵

第二层泡沫

1. 无人机发货测试清单
2. 无人机桨叶
3. 备用螺丝螺母
4. 机翼固定螺丝
5. 一对机翼

第二层泡沫中的物品布局

• 注意无人机尾翼与泡沫方向，避免损坏尾翼

无人机发货测试清单

无人机桨叶四对

备用螺丝螺母

机翼螺丝

无人机机翼一对(注意一手拿住电机，一手拿住机翼，抬出机翼，避免机翼过多受力造成损坏)

第三层泡沫

1.遥控器

2.RTK蘑菇头天线

3.RTK地面端

4.飞控配件盒

5.动力电池*2

6.动力电池充电器

第三层泡沫中的物品布局

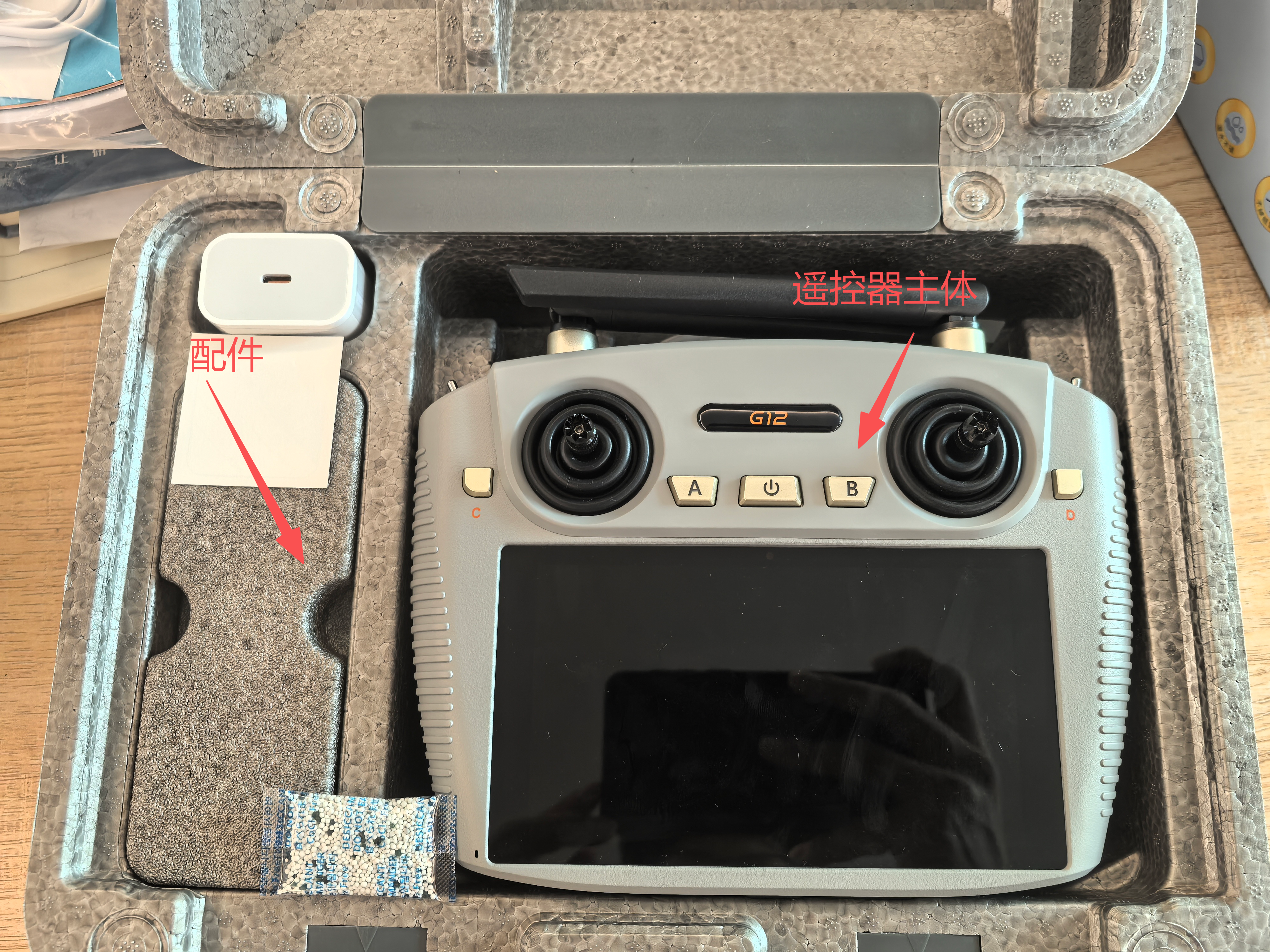

无人机遥控器 打开控包为遥控器主体，控包隔层内含充电插头等配件

RTK蘑菇头天线

RTK地面端模块 内含地面端模块主体及馈线配件等

飞控配件盒

9900mah无人机动力电池 2块

动力电池充电器

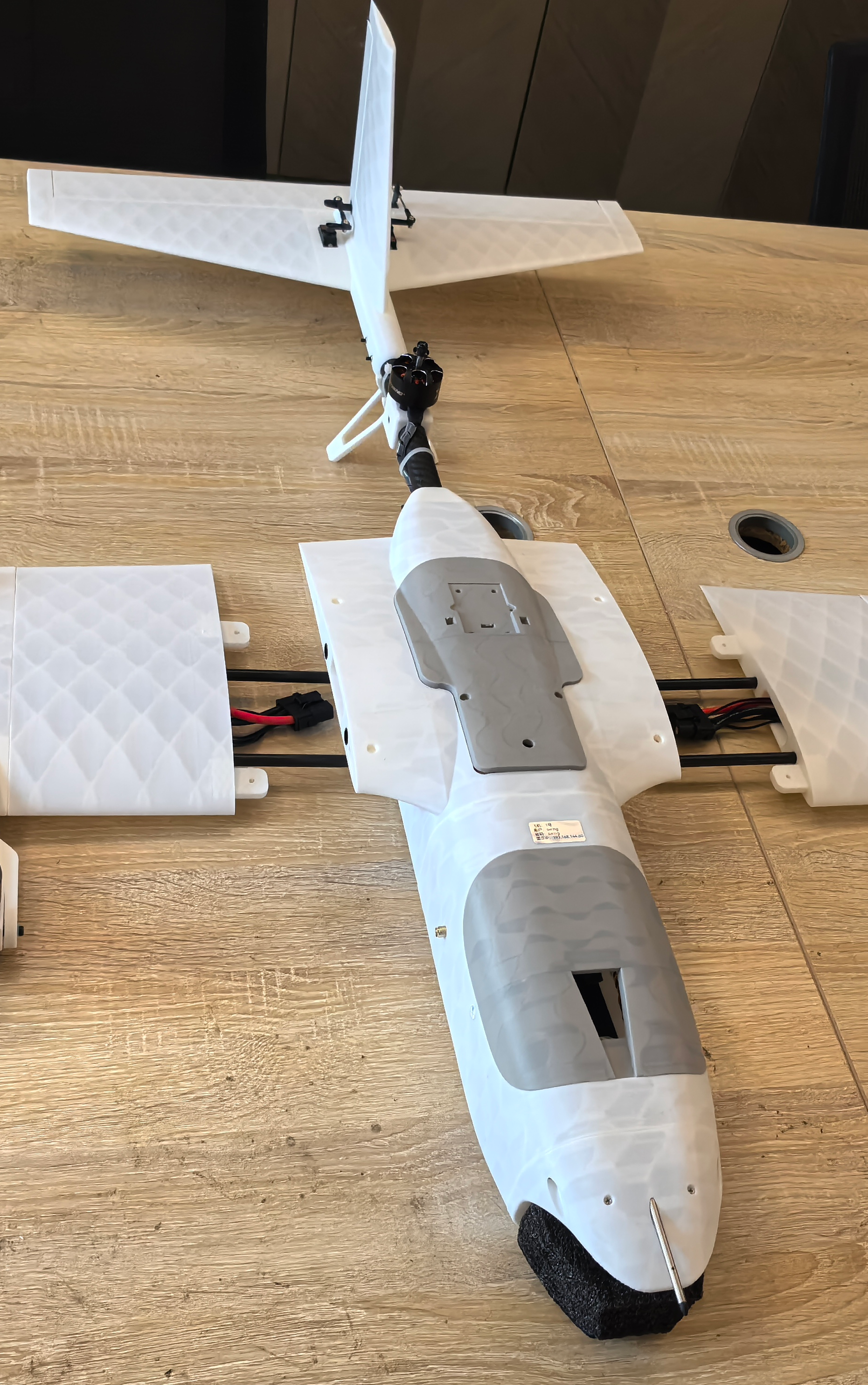

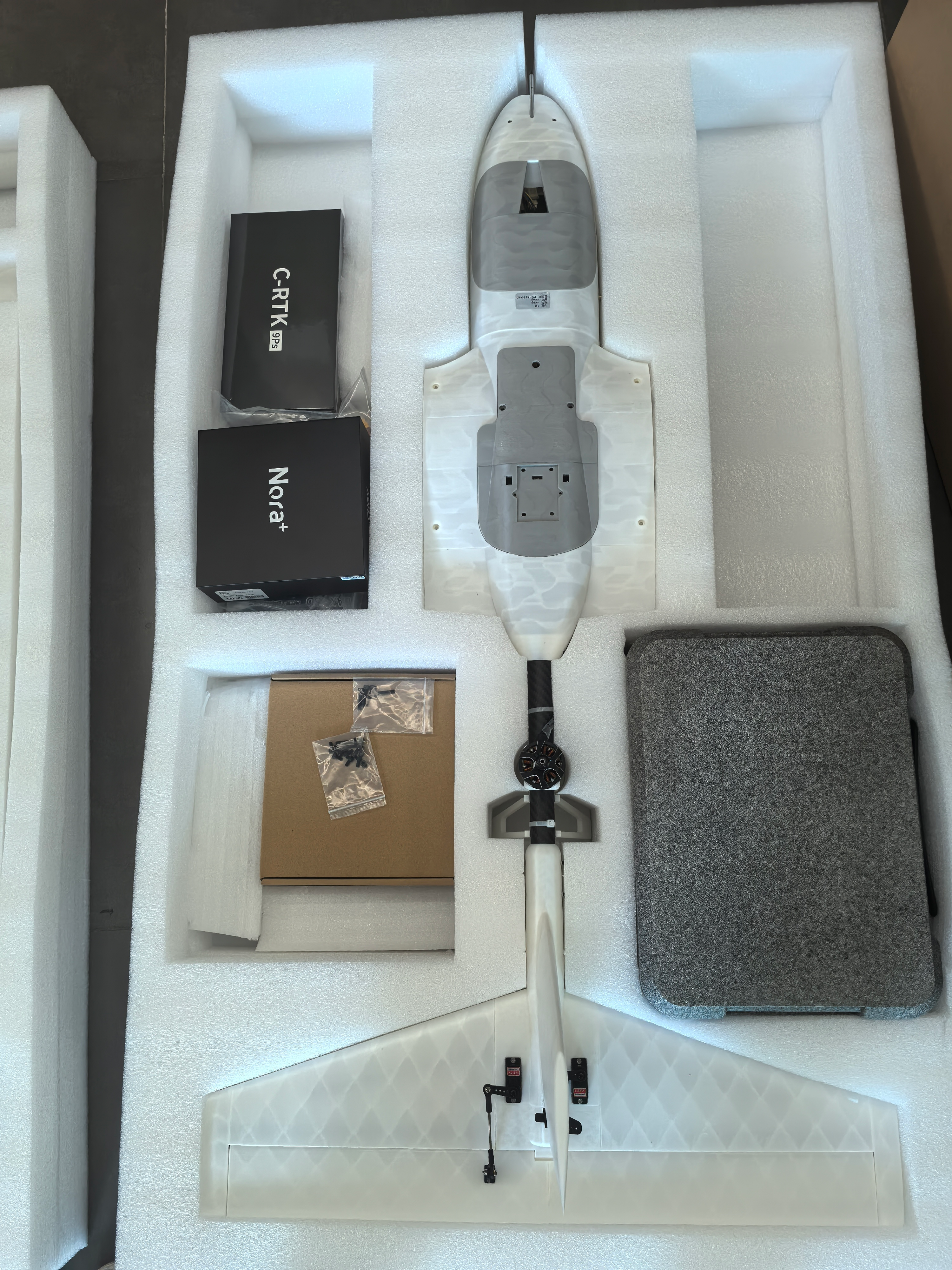

无人机机身主体

组装测试

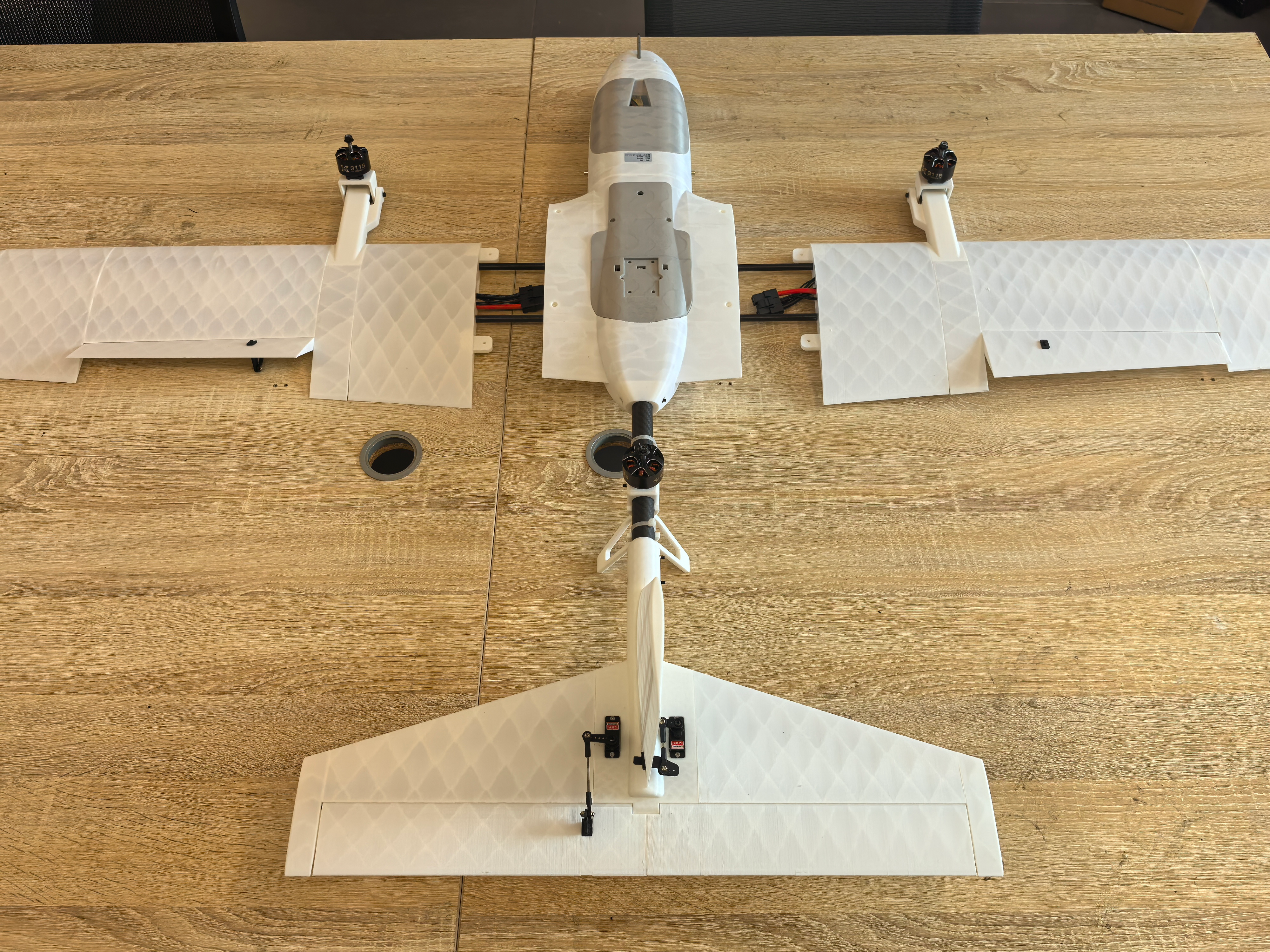

机身主体组装

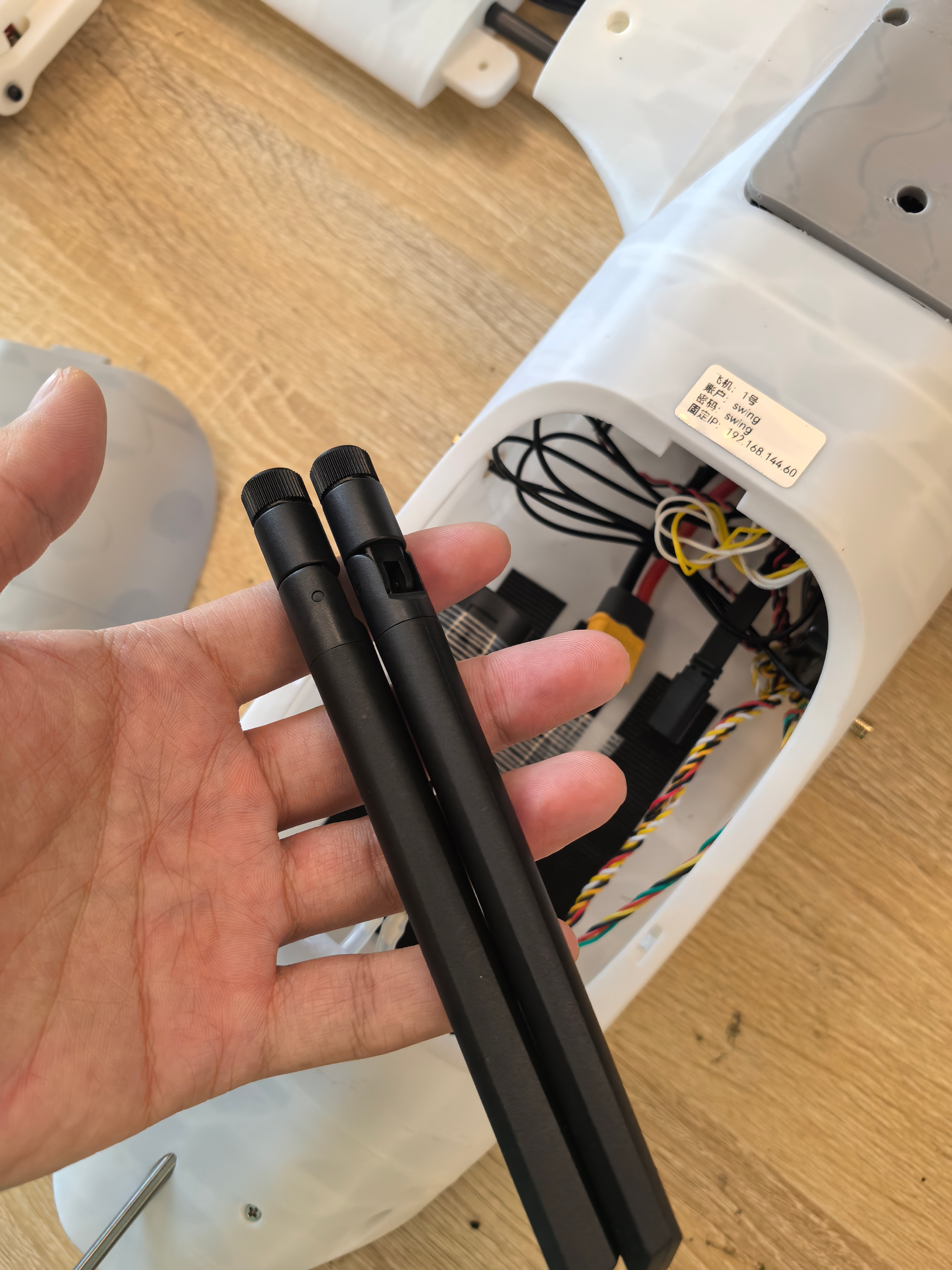

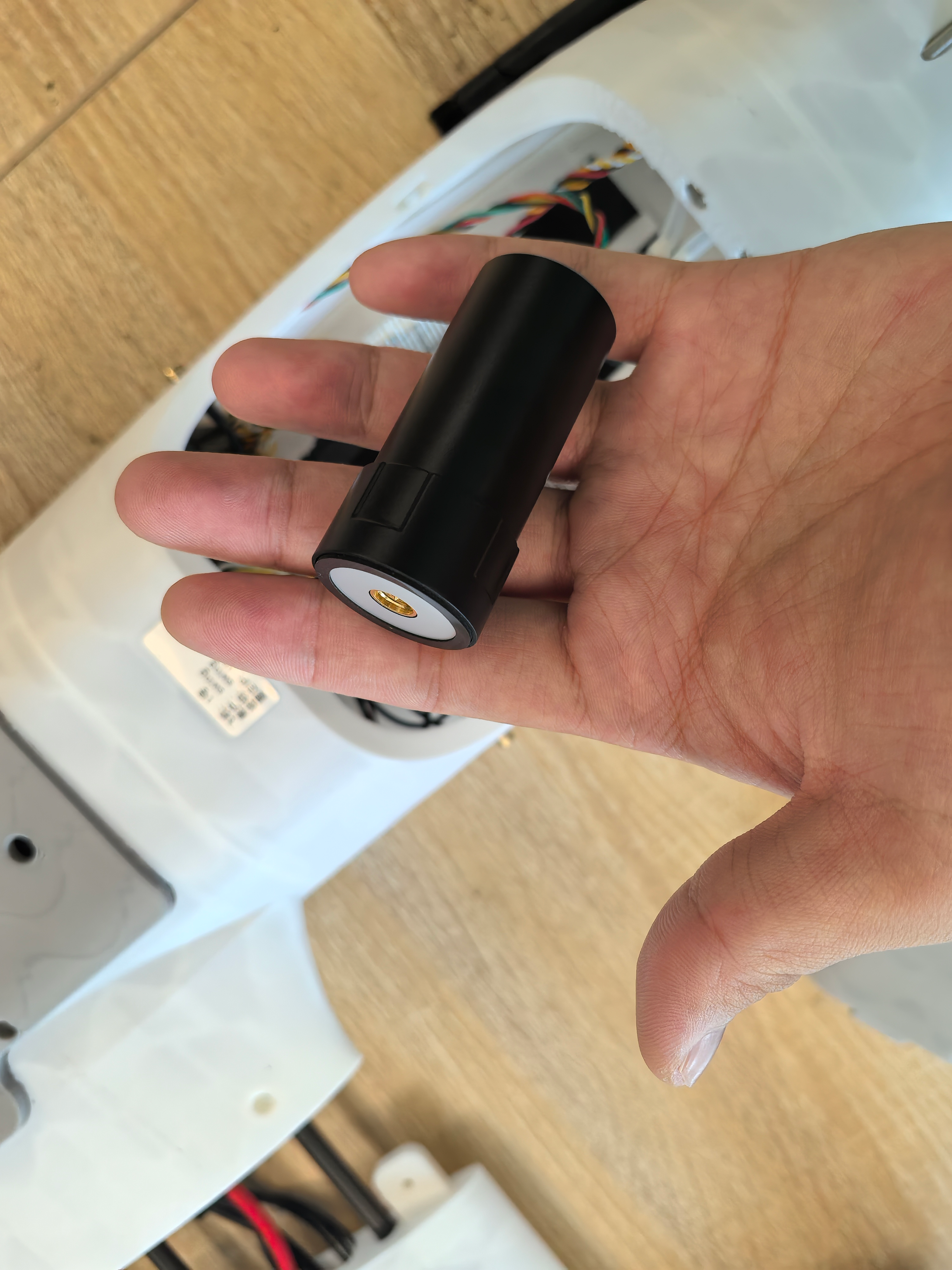

• 打开头部舱盖取出G12天空端天线和RTK天空端天线，并将天线装好

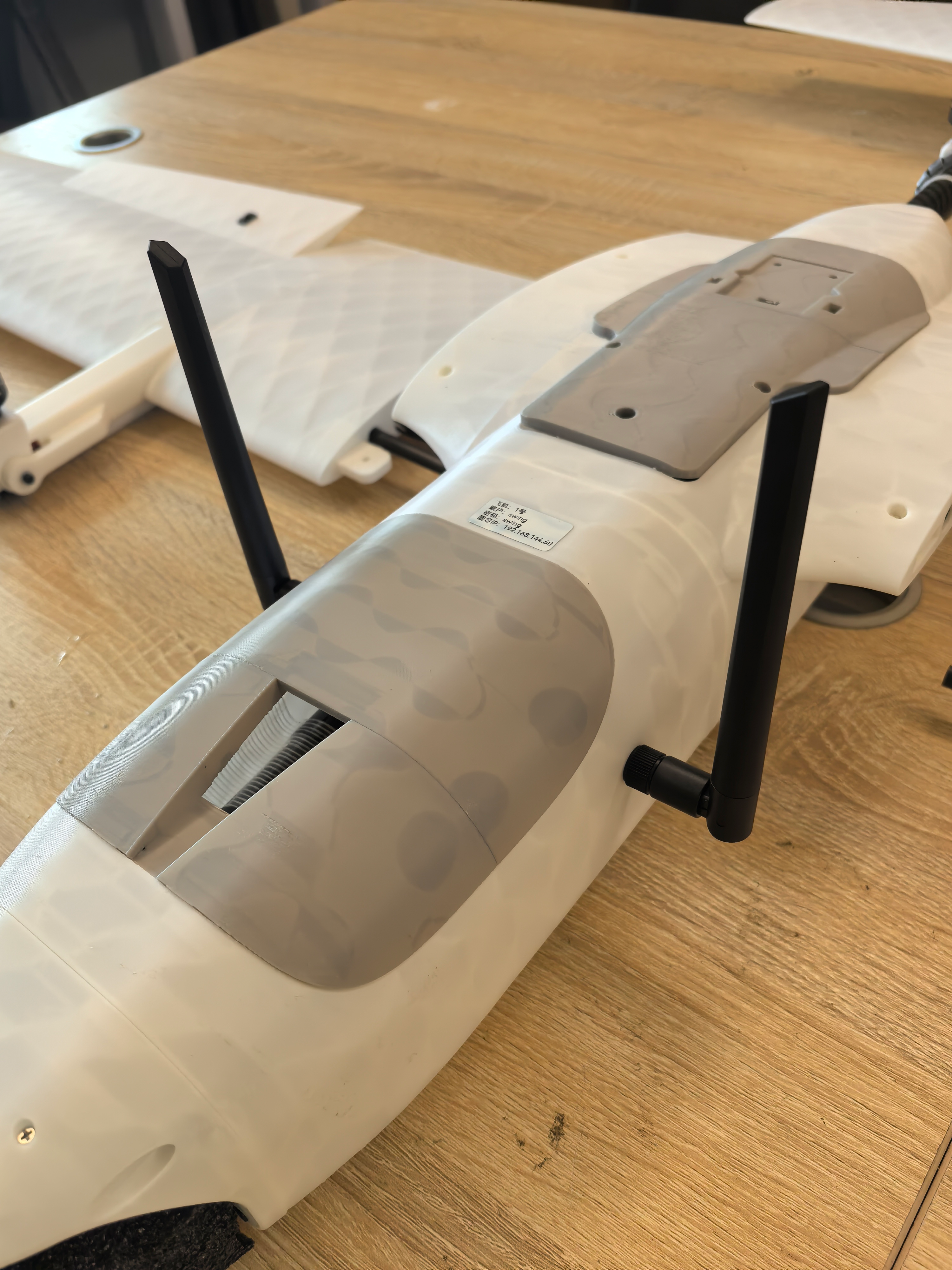

• 完成安装如下图

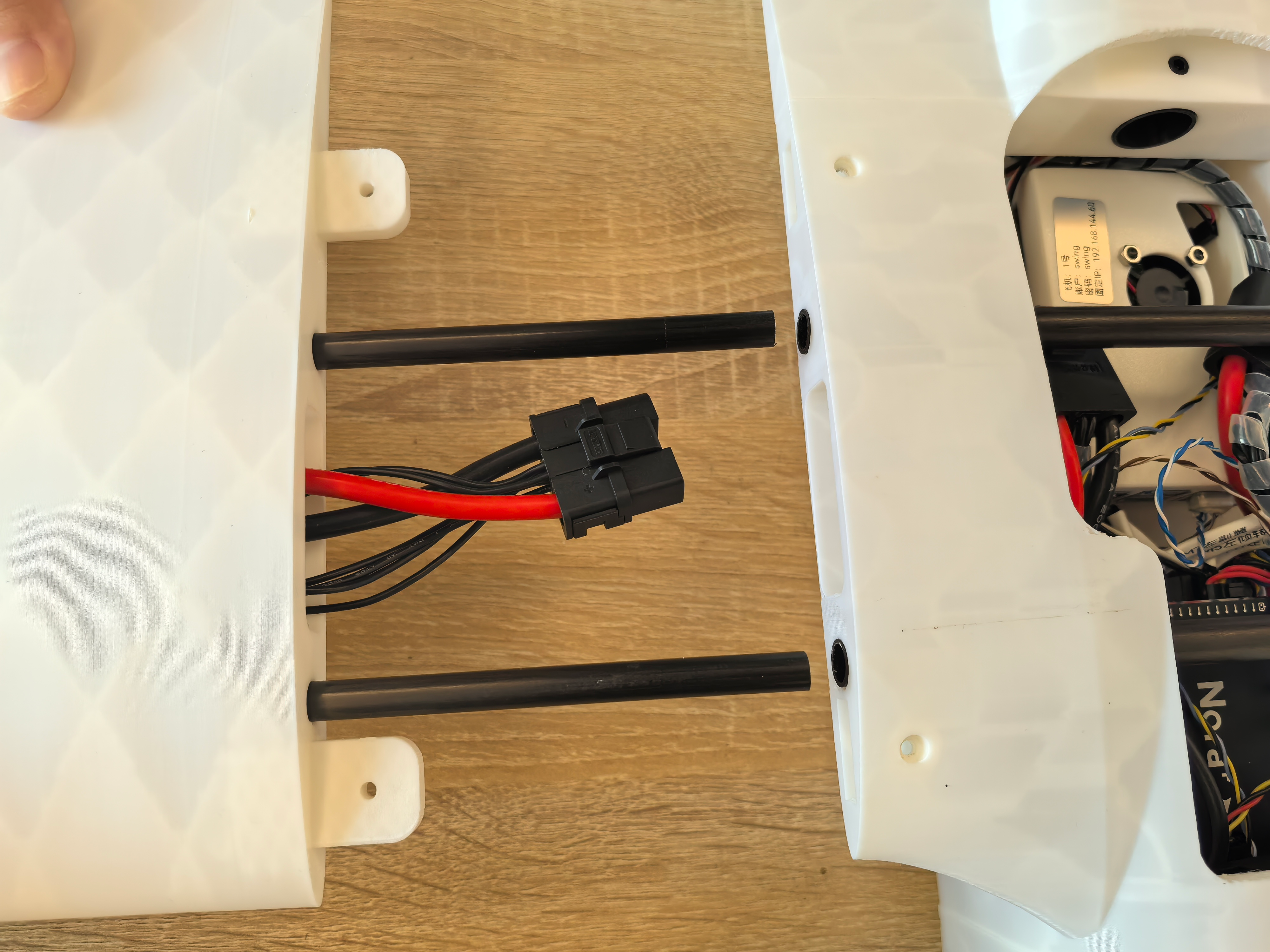

• 将机翼碳管对齐插入机身主碳管，注意将快拆头事先穿入机身。

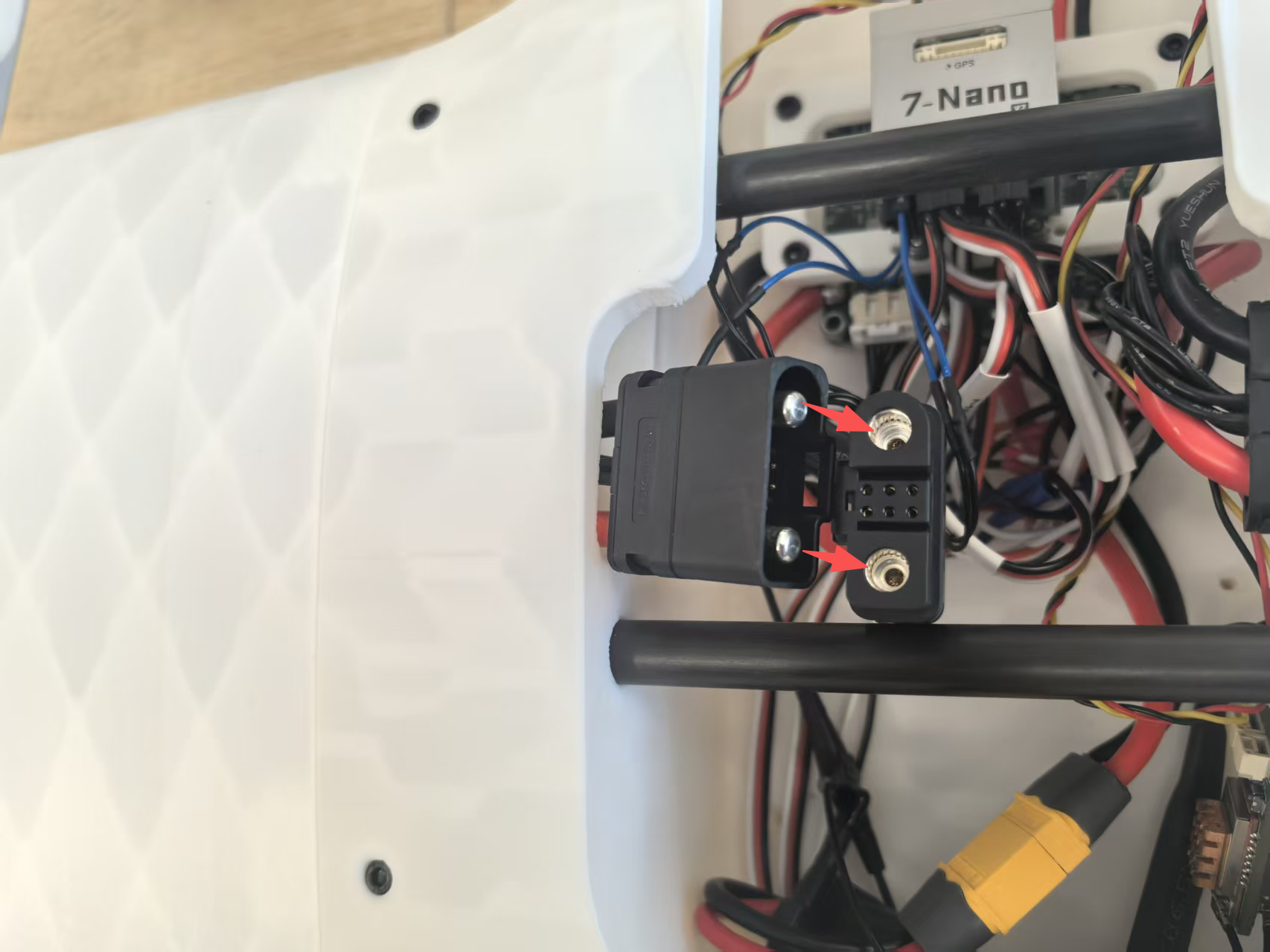

• 将快拆头接入就近的快拆头接口即可

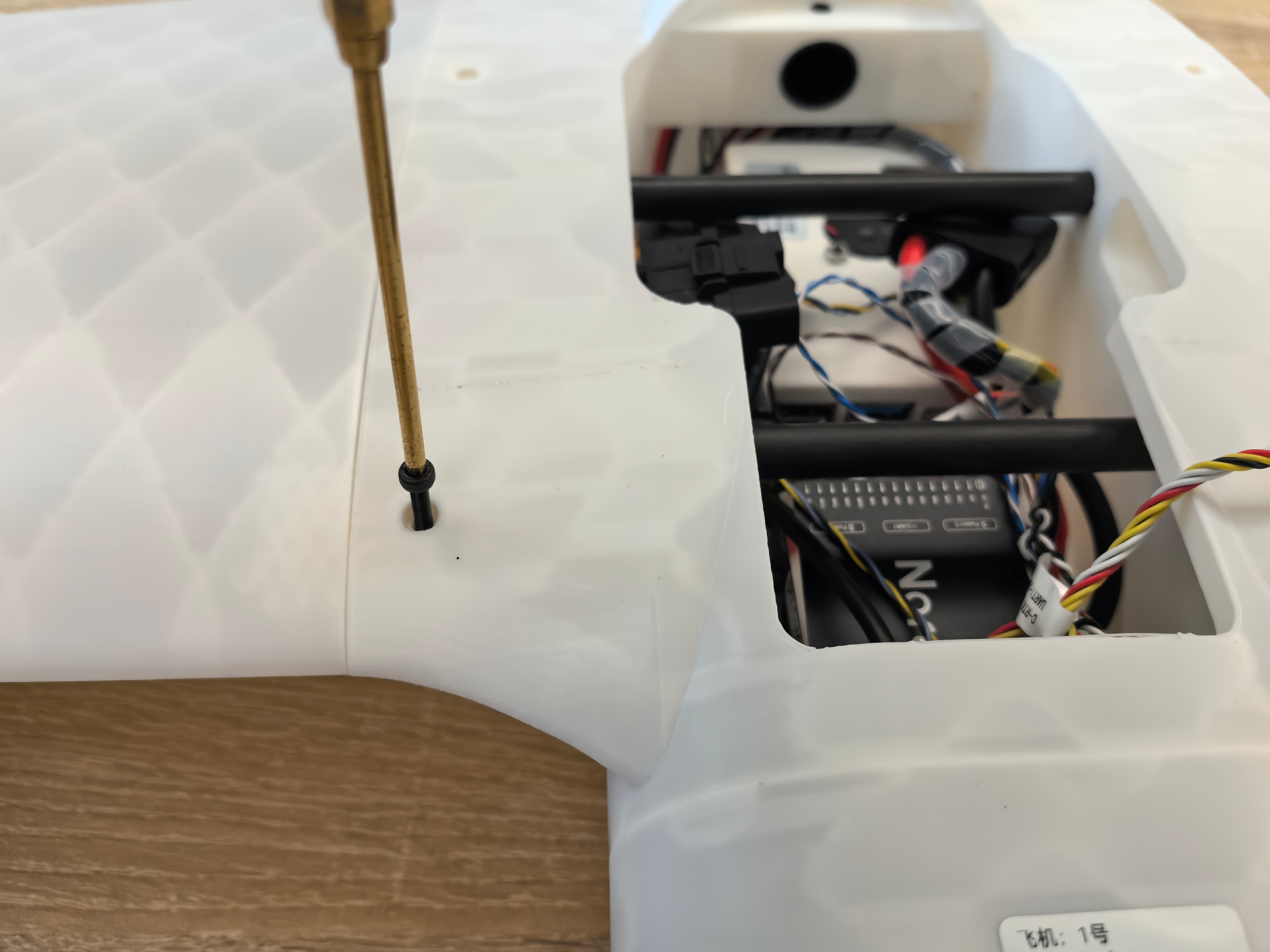

• 最后将机翼插装到位，目测确认螺丝孔对齐贯通、无偏移，使用H2.5内六角螺丝刀将机翼固定螺丝拧入对应孔位即完成组装
