准备遥控器

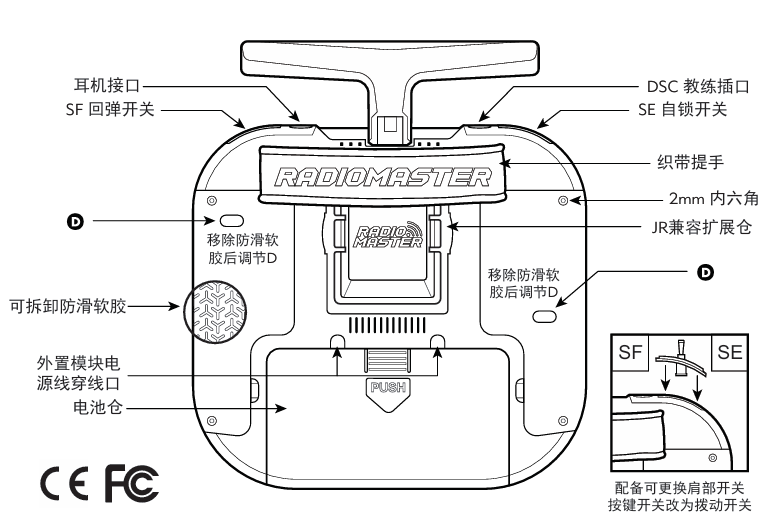

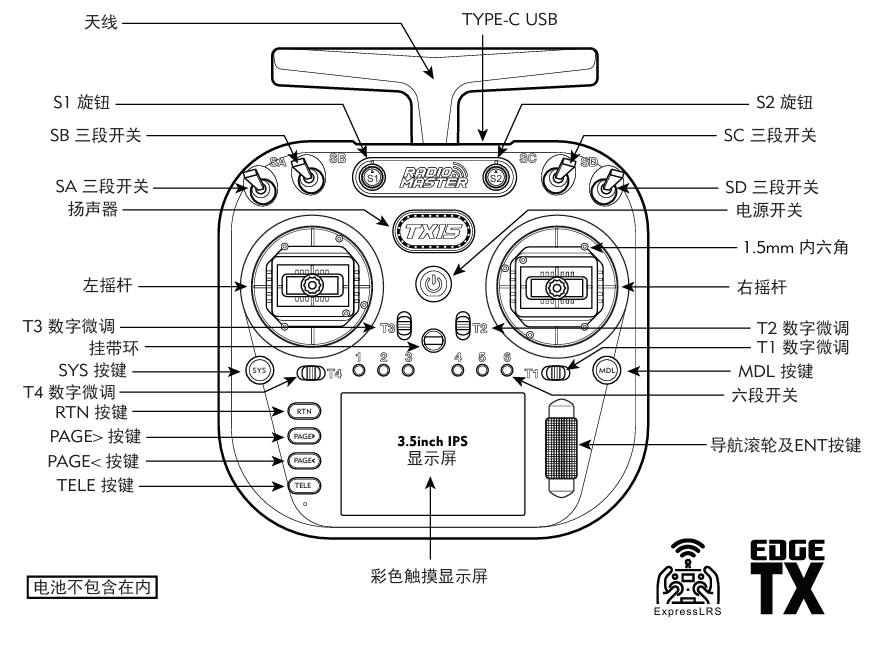

遥控器功能

1767151537844

1767151571247

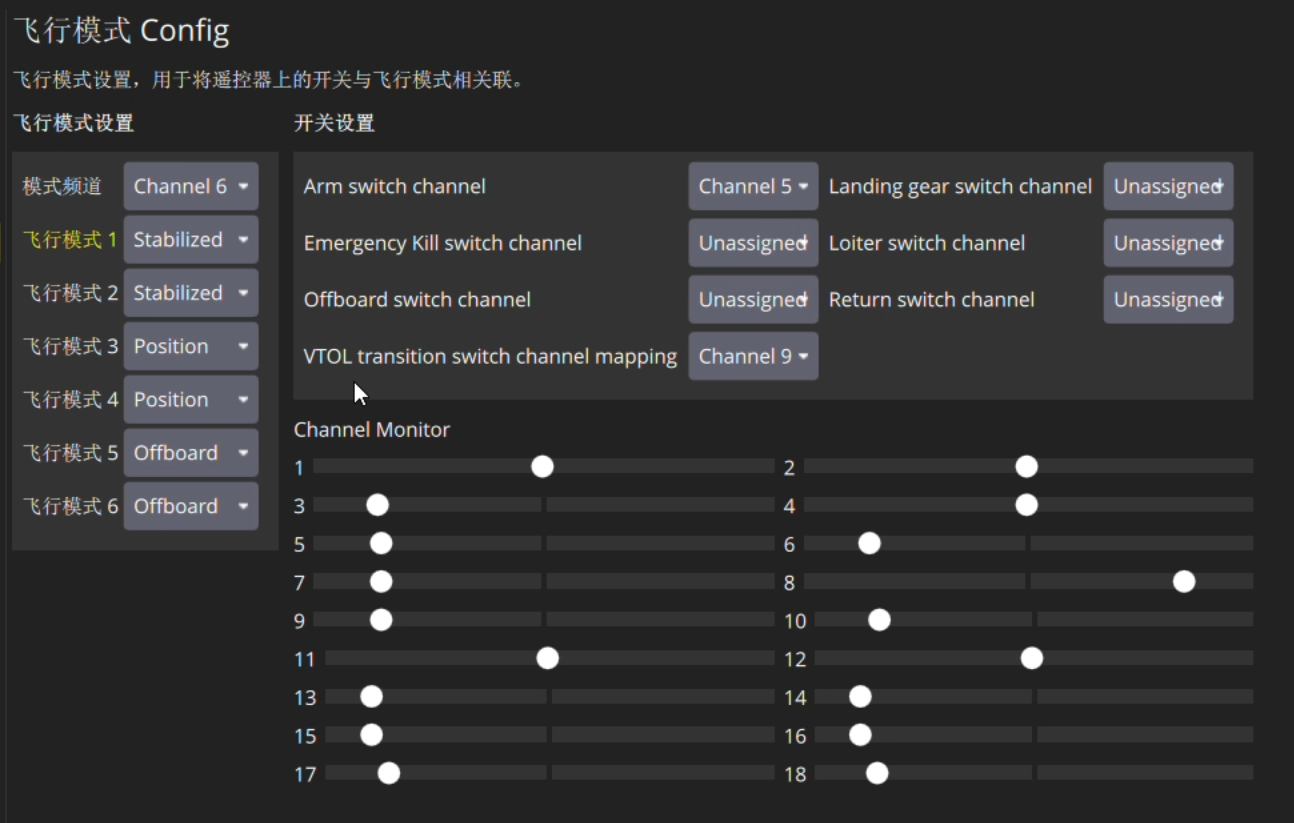

拨杆功能设置

遥控器默认为美国手，控制逻辑如下：

  • 美国手遥控器控制逻辑示意图
┌─────────────────────────────────────────────────┐
│                     遥控器                      │
├─────────────┬───────────────────────────────────┤
│   左摇杆    │               右摇杆              │
├─────────────┼───────────────────────────────────┤
│  ↑ 油门增加 │  ↑       俯仰（机头向下）         │
│  ↓ 油门减少 │  ↓       俯仰（机头向上）         │
│  ← 偏航左转 │  ←          滚转（向左）          │
│  → 偏航右转 │  →          滚转（向右）          │
└─────────────┴───────────────────────────────────┘

1767169401802

1767167214853

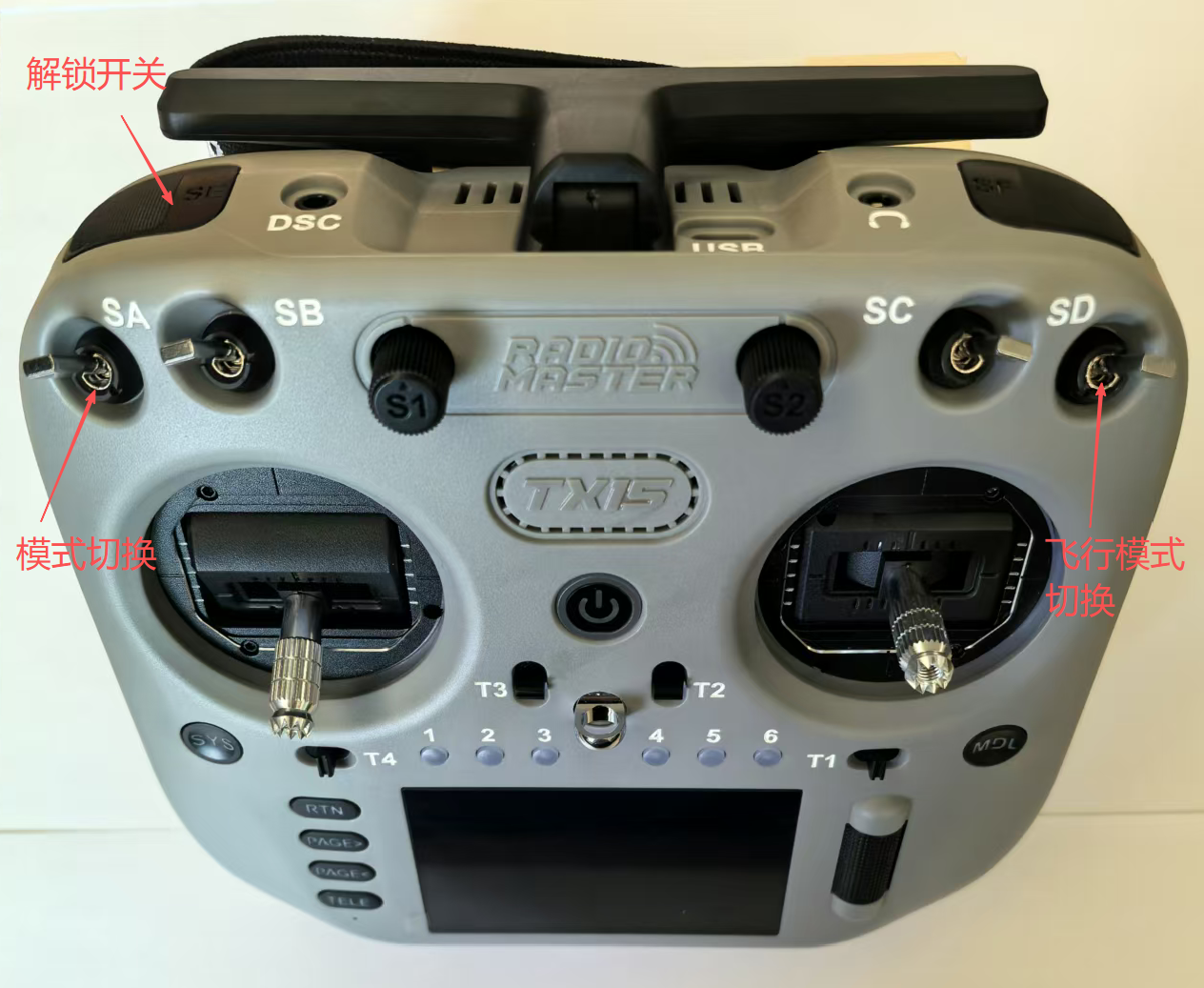

按键功能表

按键名称/位置 上位 中位 下位
SE 上锁 未启用 解锁
SA 自稳 定点 板外
SD 旋翼模式 未启用 固定翼模式

遥控器对频和协议说明

  • 以下说明为遥控器配置介绍，出厂默认已经正确配置，仅仅在使用异常时需要进行配置检查

遥控器对频

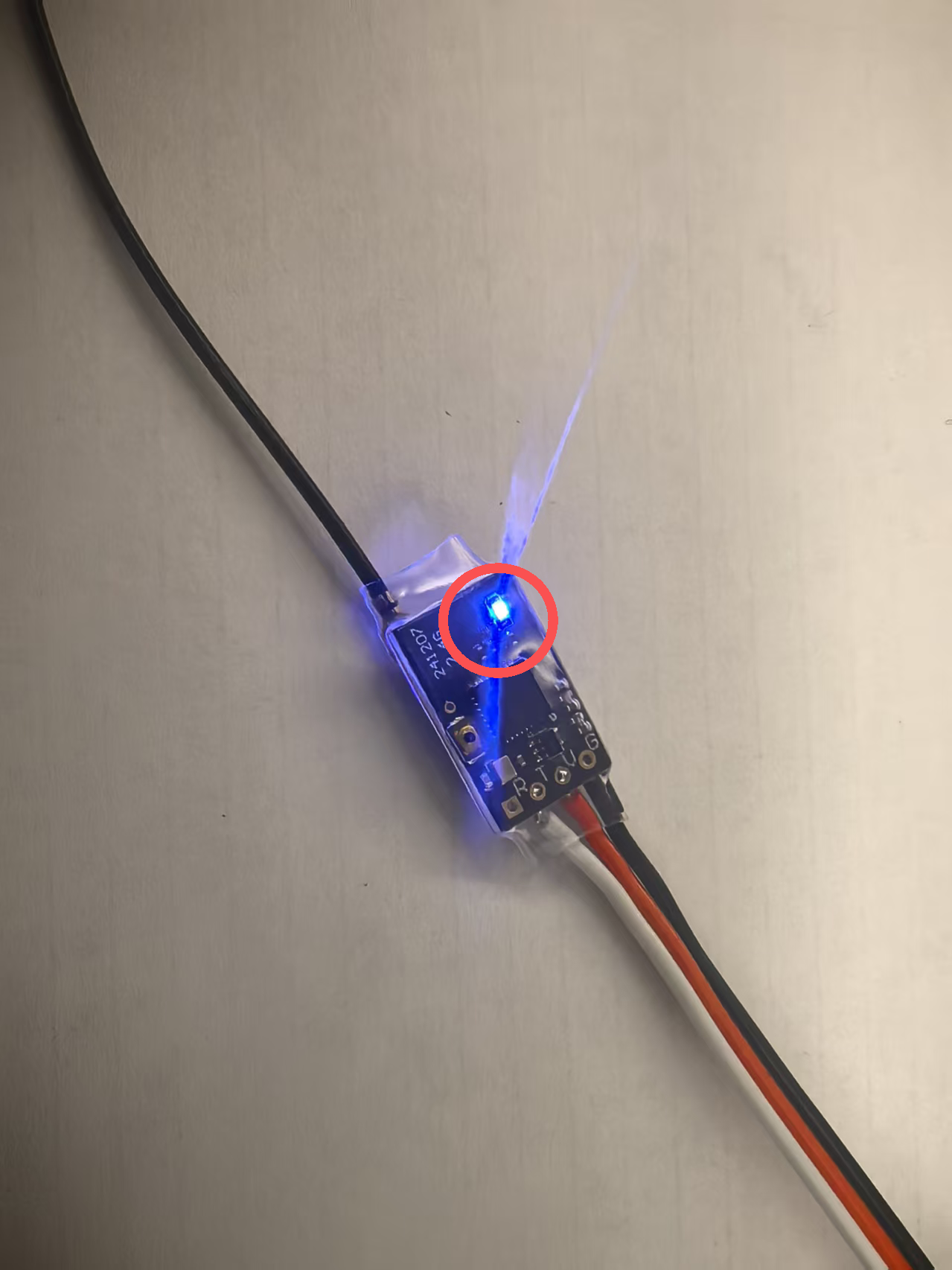

  • 将接收机快速将电池通断电3次，接收机指示灯快速双闪，表示进入对频待机模式。

1768213127885

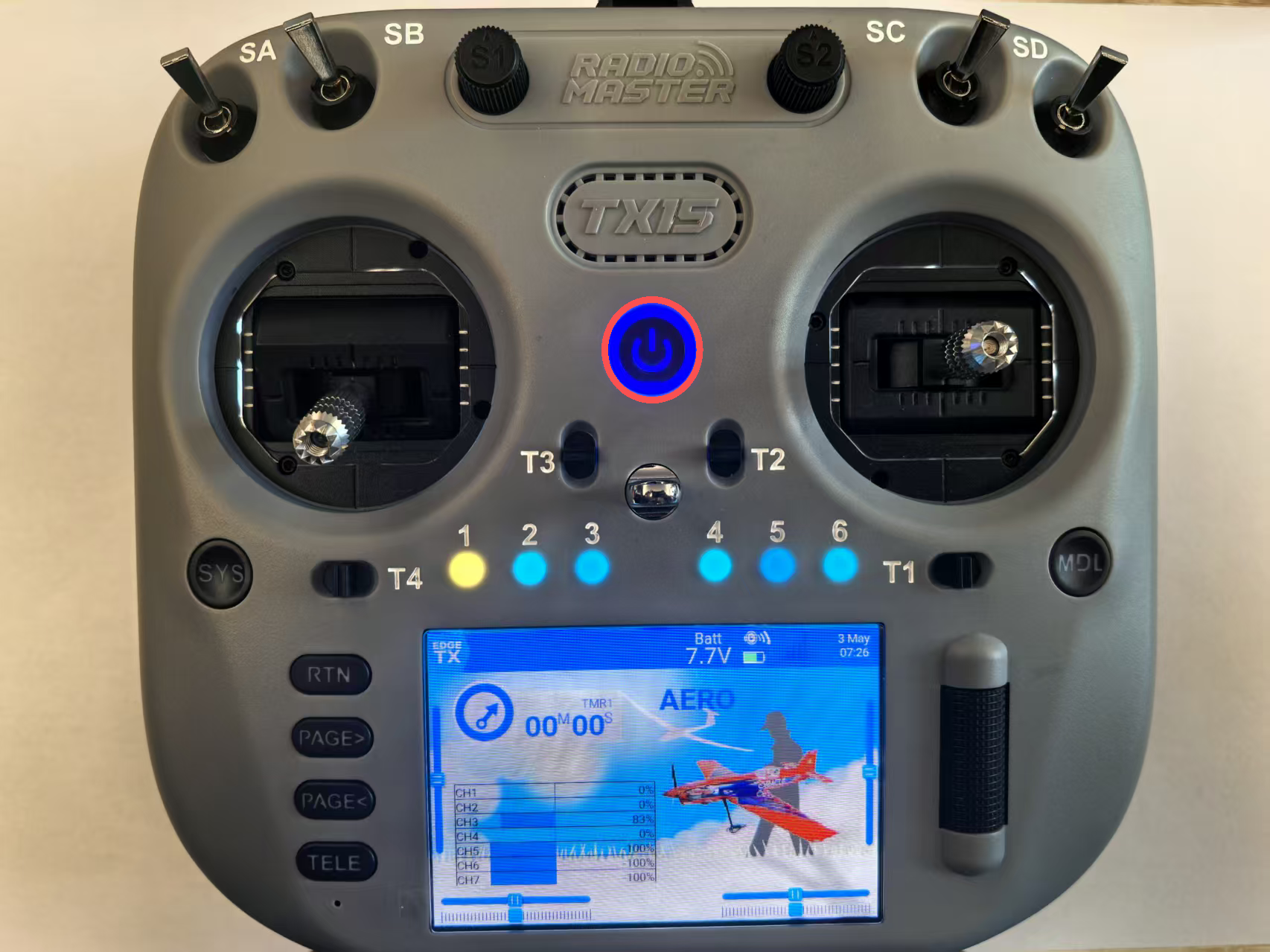

  • 长按电源键开机

1768207589342

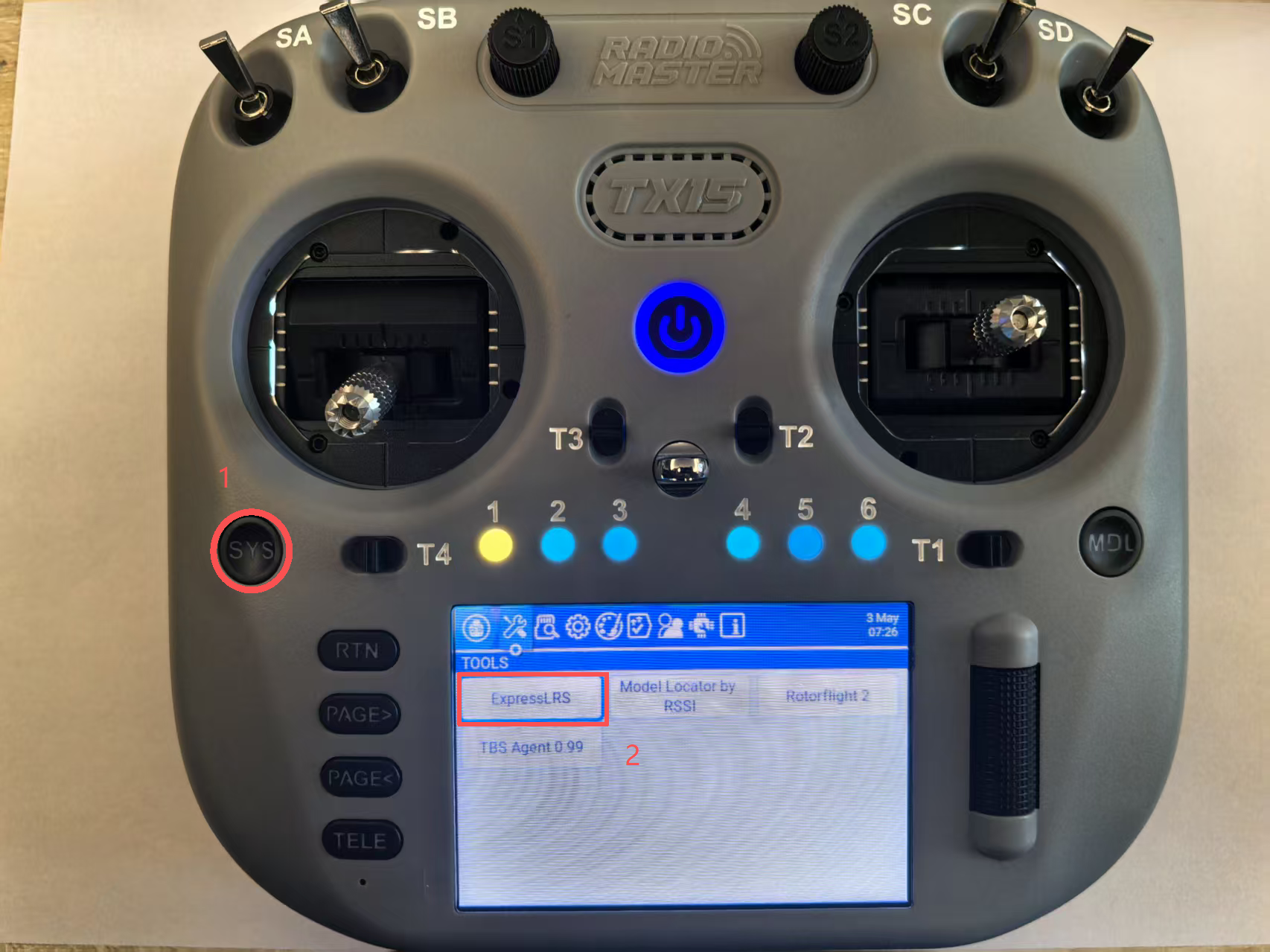

  • 点击左侧”SYS“键，进入系统菜单，点击屏幕"ExpressLRS"进入遥控器高频头界面

1768207652124

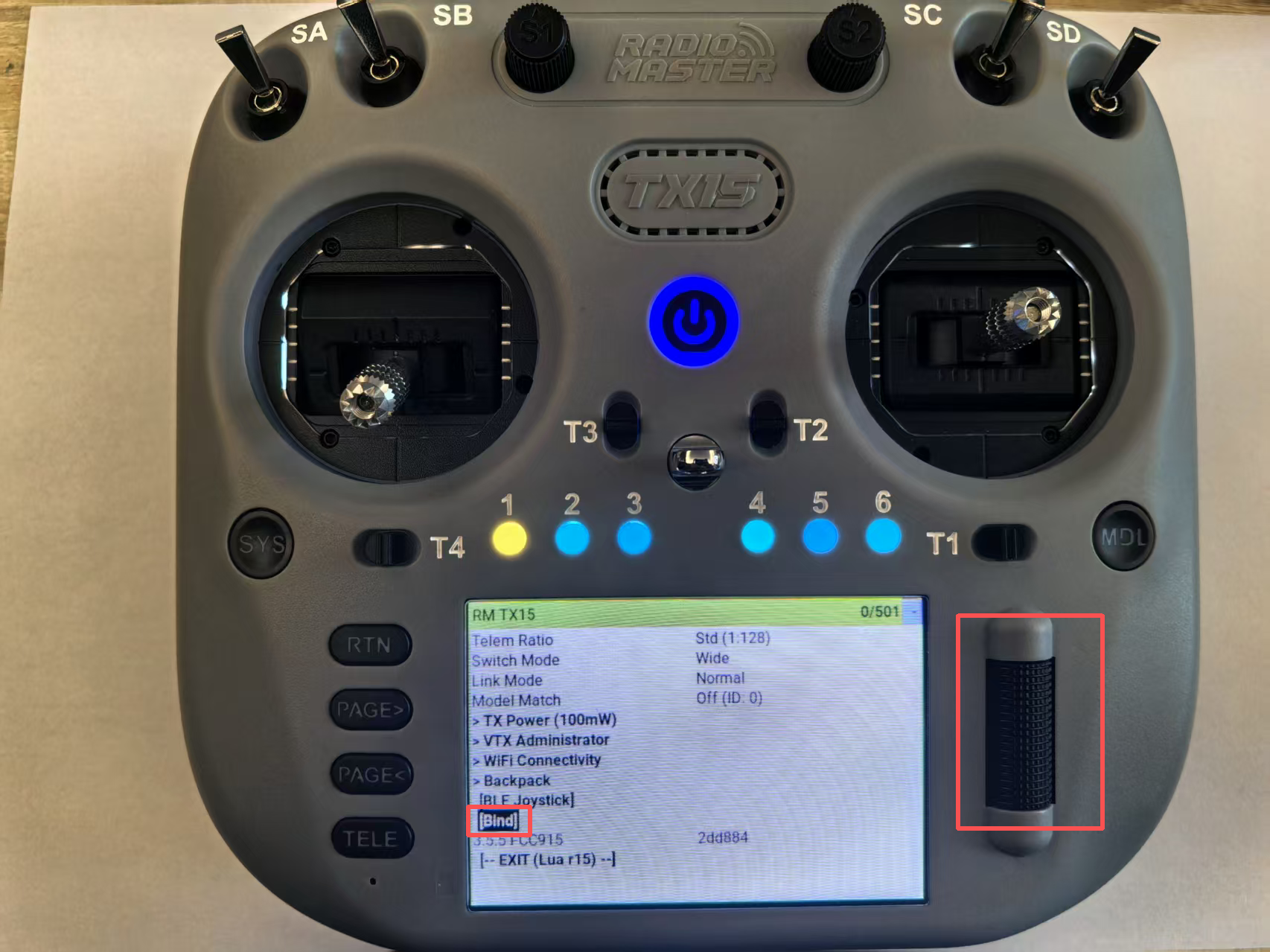

  • 滚动滚轮下滑找到“Bind”，点击滚轮键，进入遥控器对频模式

1768207704103

更改接收机输出协议

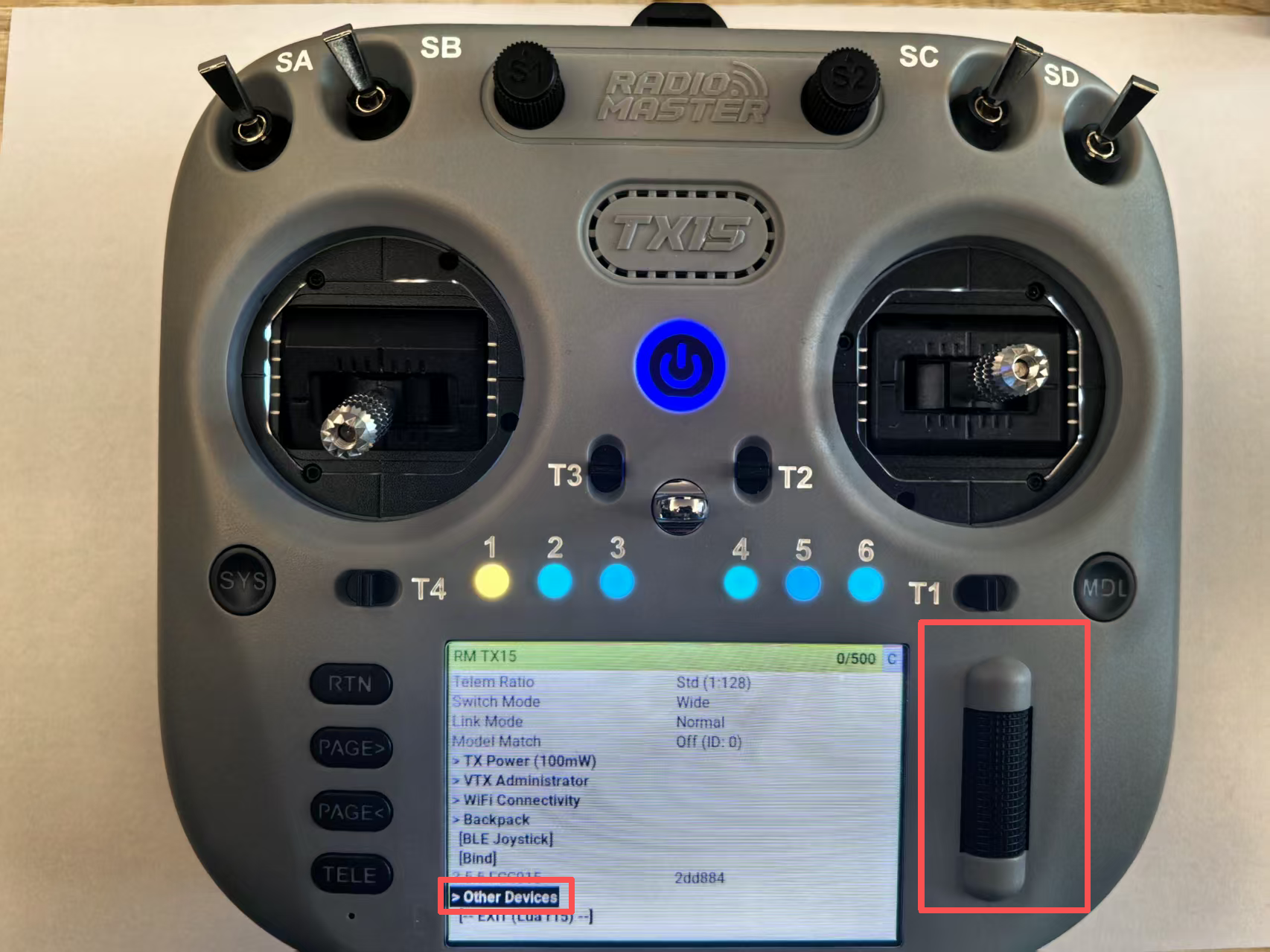

  • 接收机对频上遥控器后，进入遥控器高频头界面，滚动滚轮下滑找到“Other Devices”，点击滚轮键，进入其他设备

1768207756050

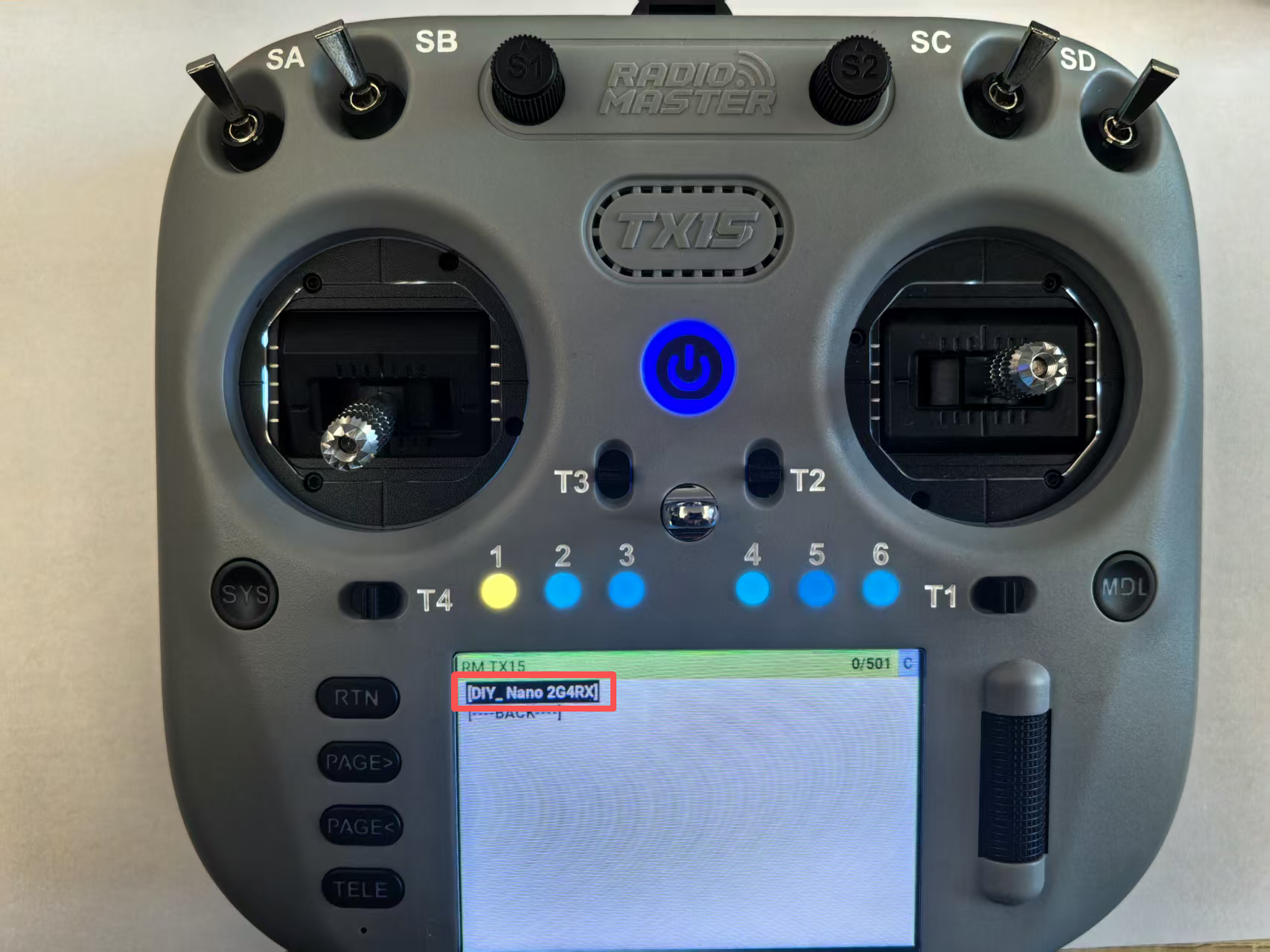

  • 找到接收机，进入接收机界面

1768207781230

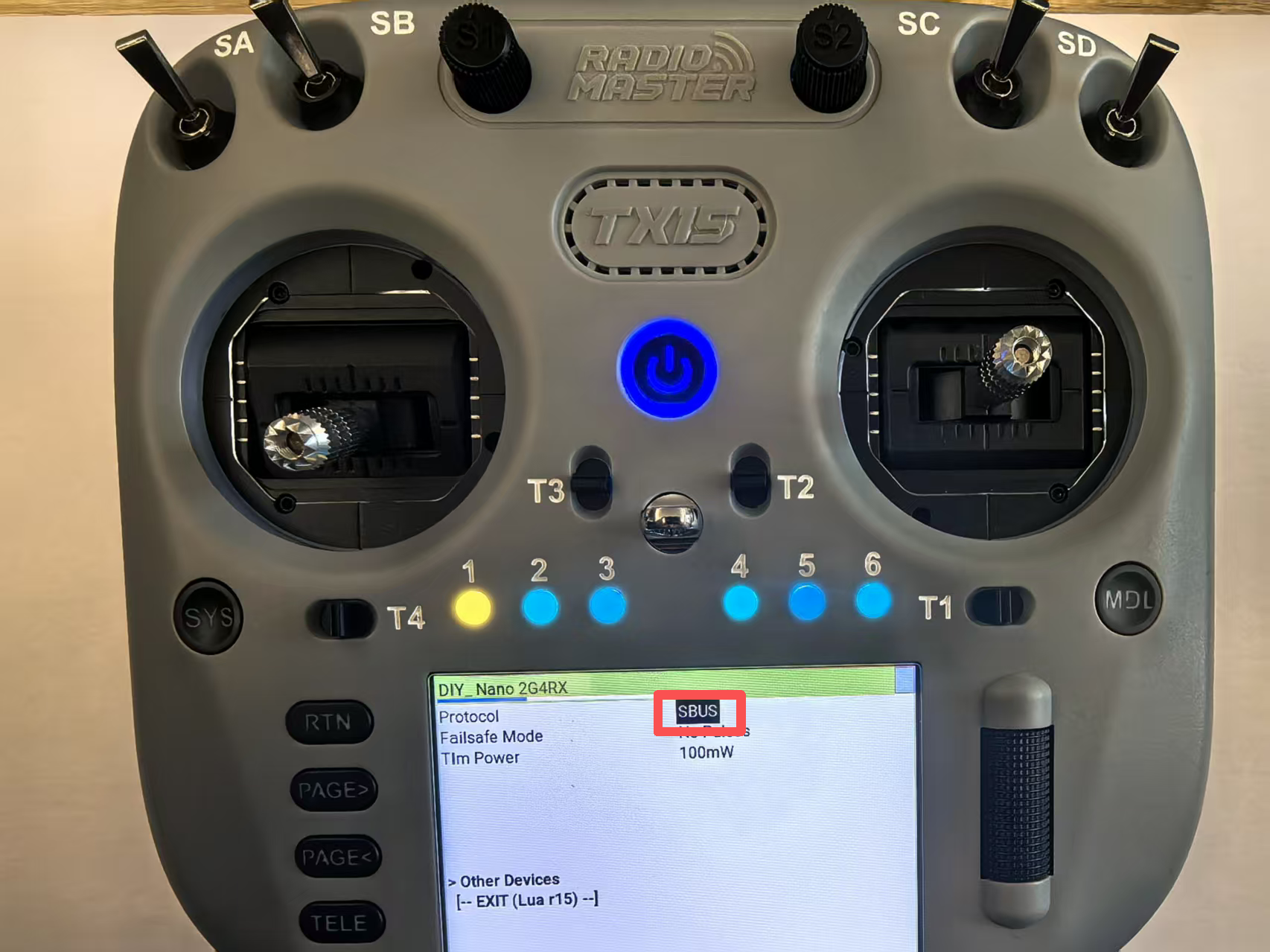

  • 滚动滚轮下滑找到“Protocol”，点击滚轮键，进行接收机输出协议选择，选择SBUS

1768207832501
