开箱组装测试

开箱

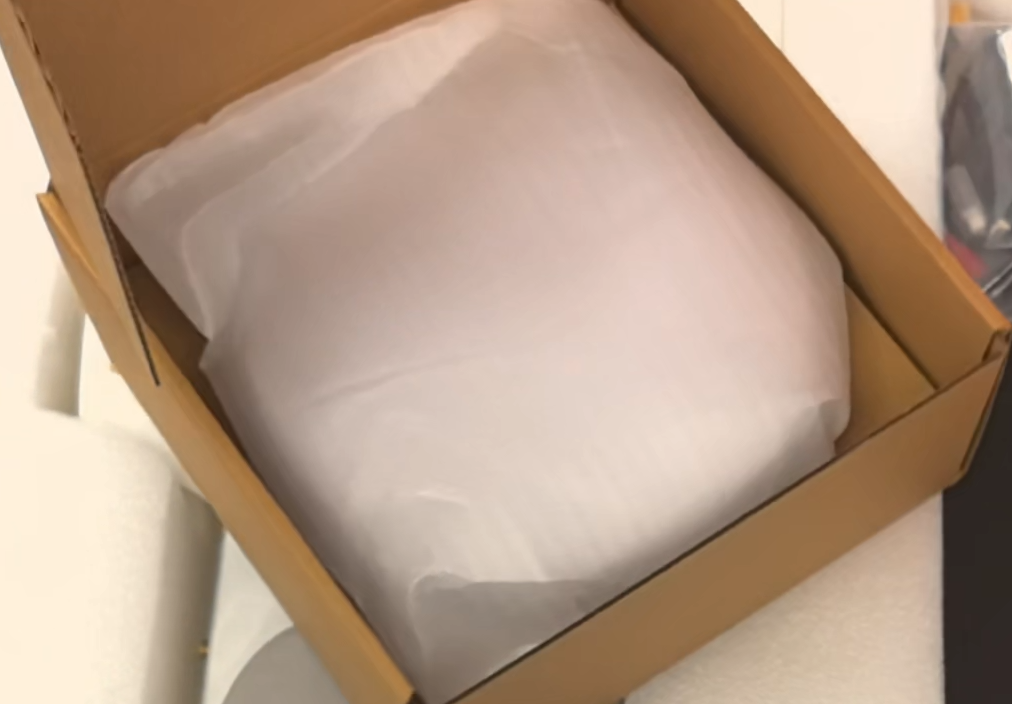

• 检查产品包装是否完整
• 检查产品包装是否有损坏
• 检查产品包装是否有缺失

说明三层泡沫包含的东西

第一层泡沫

• 缓冲泡绵

第二层泡沫

1. 无人机发货测试清单
2. 无人机桨叶
3. 备用螺丝螺母
4. 机翼固定螺丝
5. 一对机翼

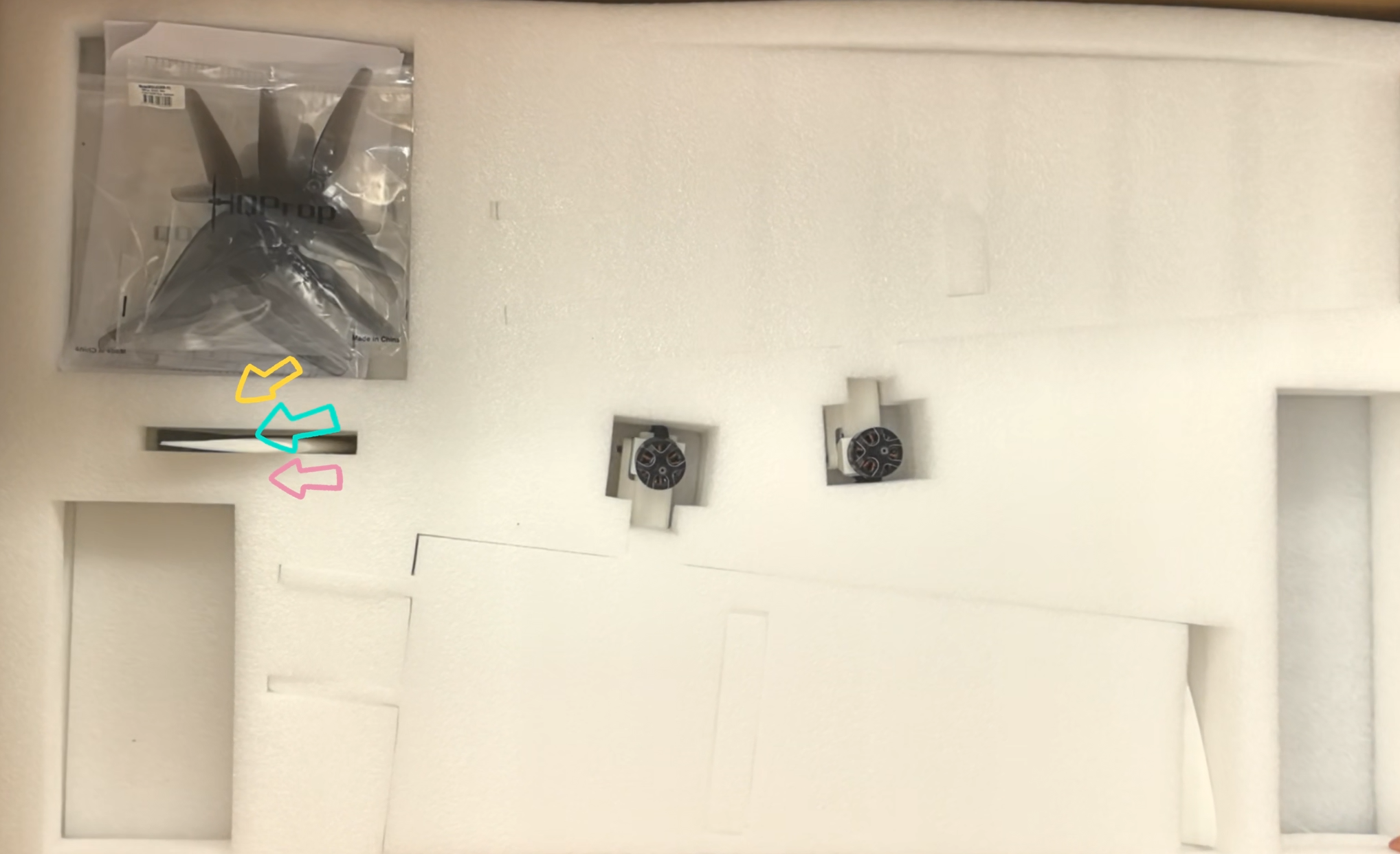

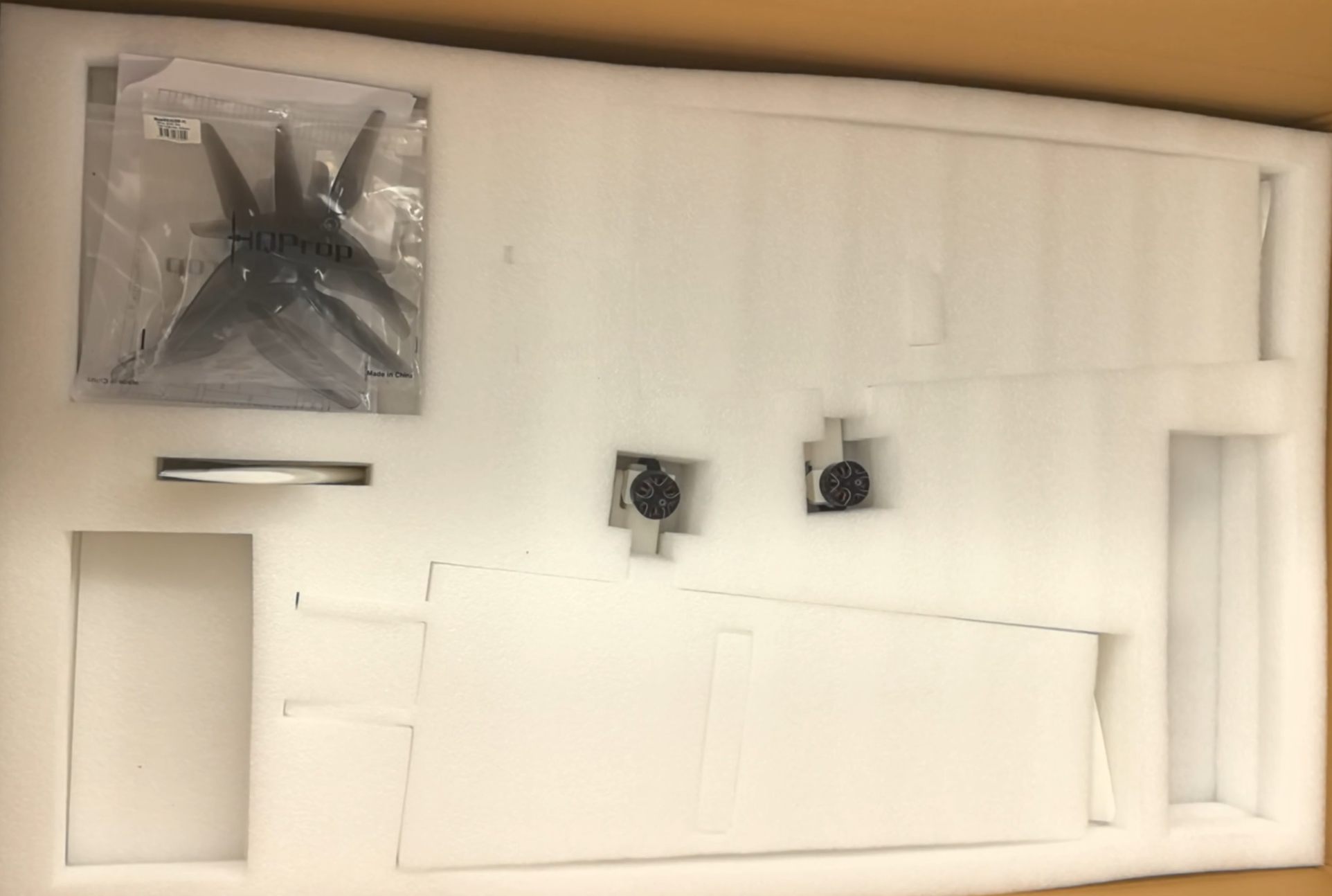

第二层泡沫中的物品布局

• 注意无人机尾翼与泡沫方向，避免损坏尾翼

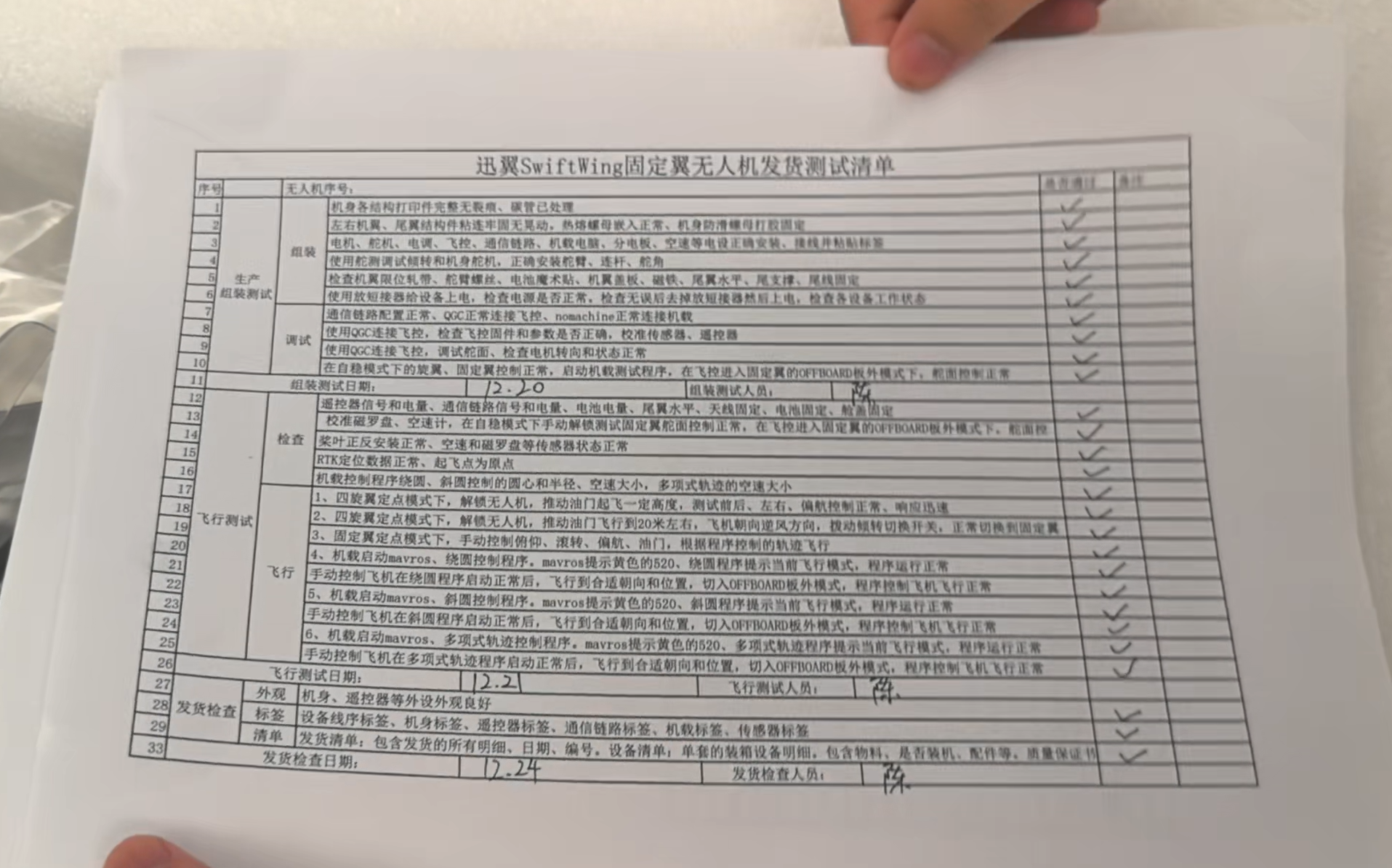

无人机发货测试清单

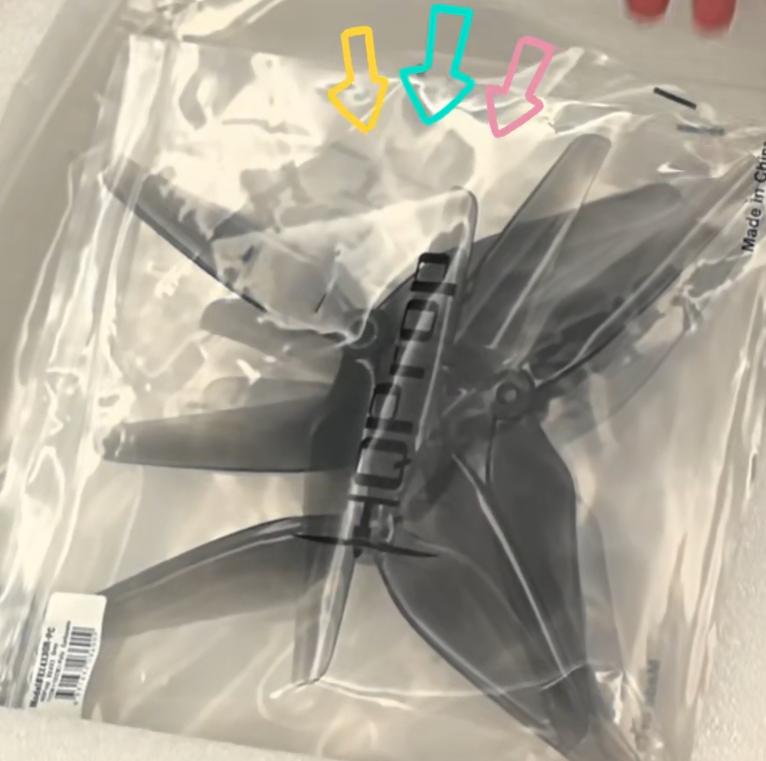

无人机桨叶四对

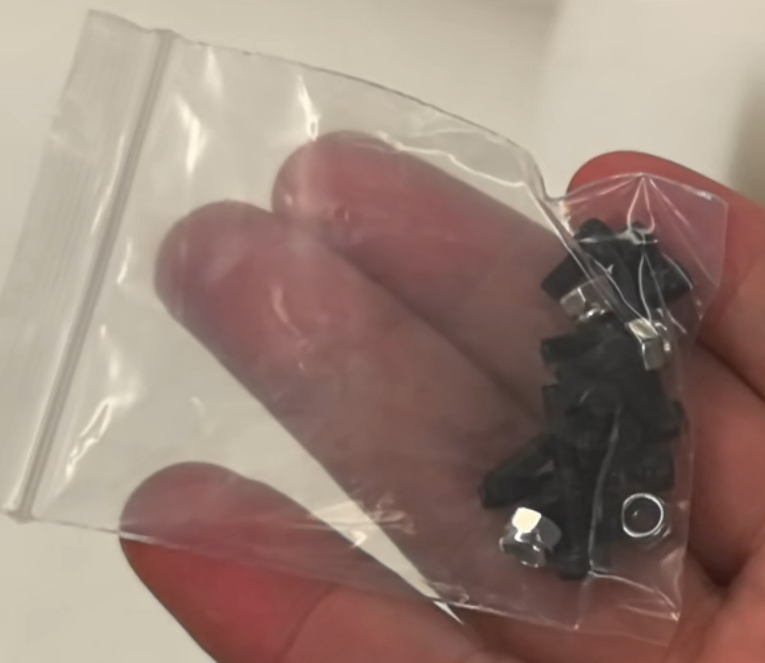

备用螺丝螺母

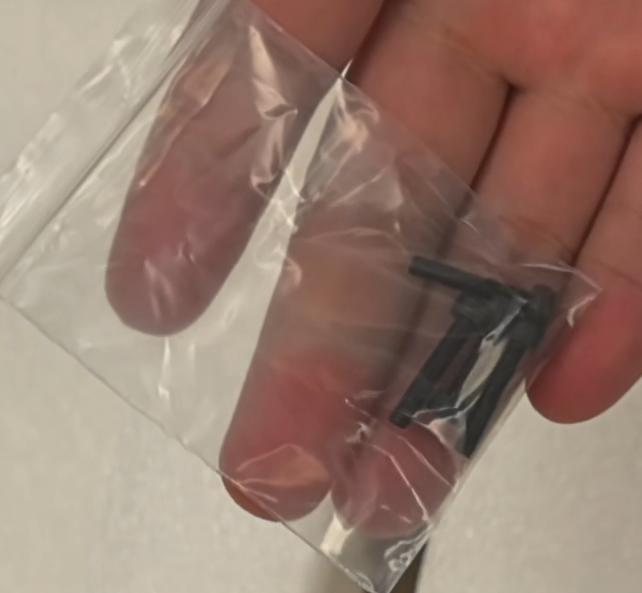

机翼螺丝

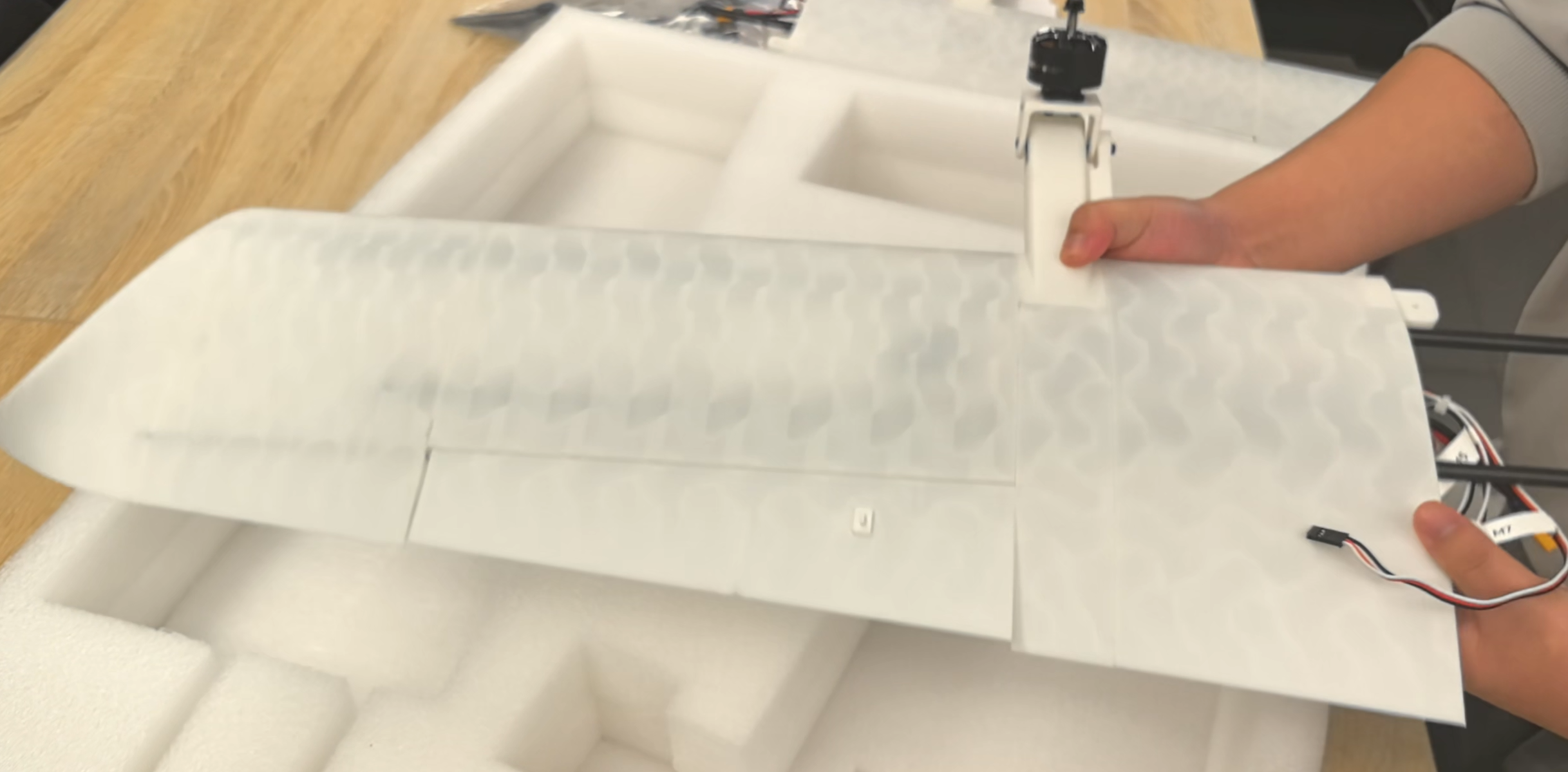

无人机机翼一对(注意一手拿住电机，一手拿住机翼，抬出机翼，避免机翼过多受力造成损坏)

第三层泡沫

1.遥控器

2.思翼地面端

3.RTK蘑菇头天线

4.RTK地面端

5.飞控配件盒

6.动力电池*2

7.动力电池充电器

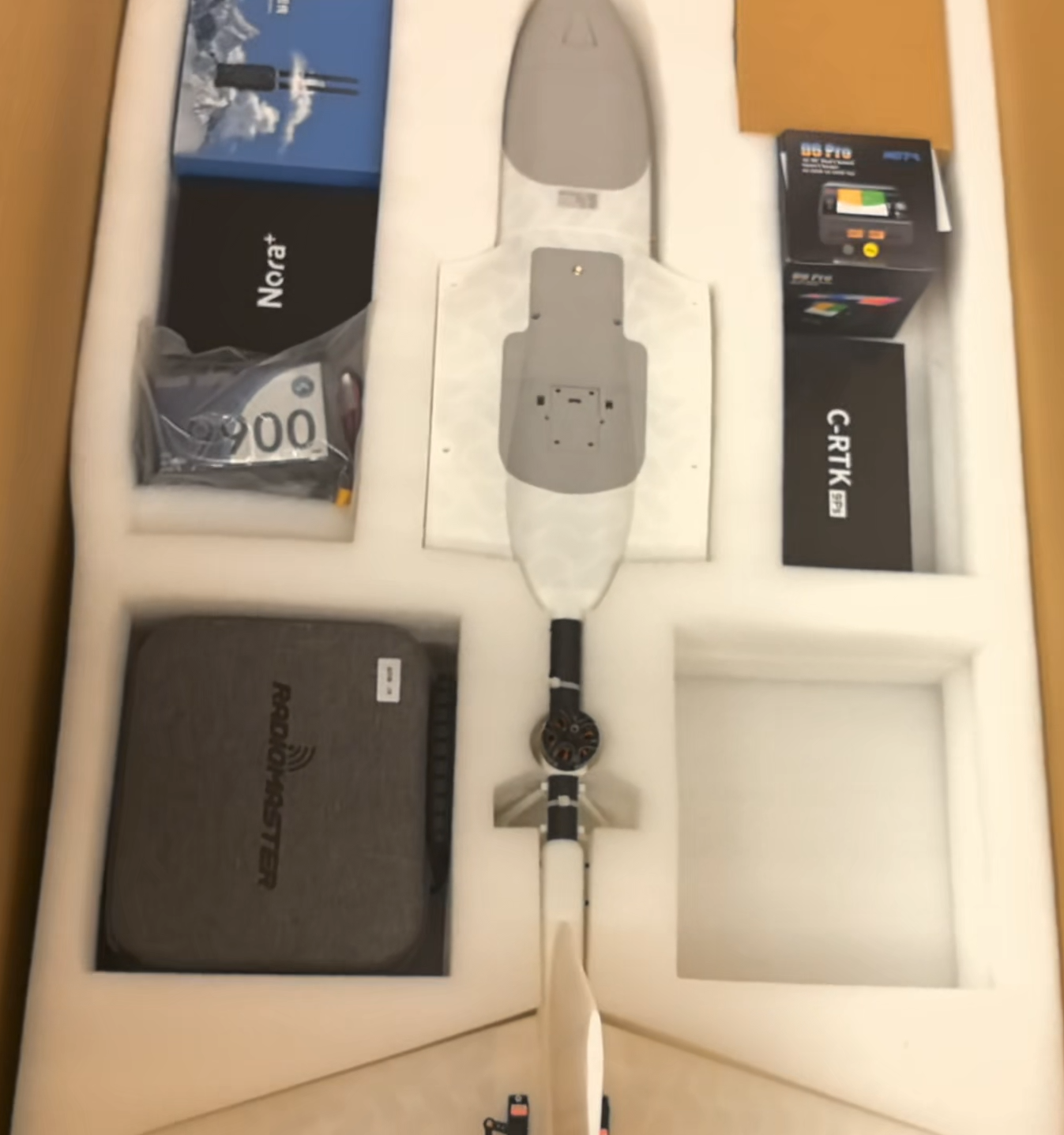

第三层泡沫中的物品布局

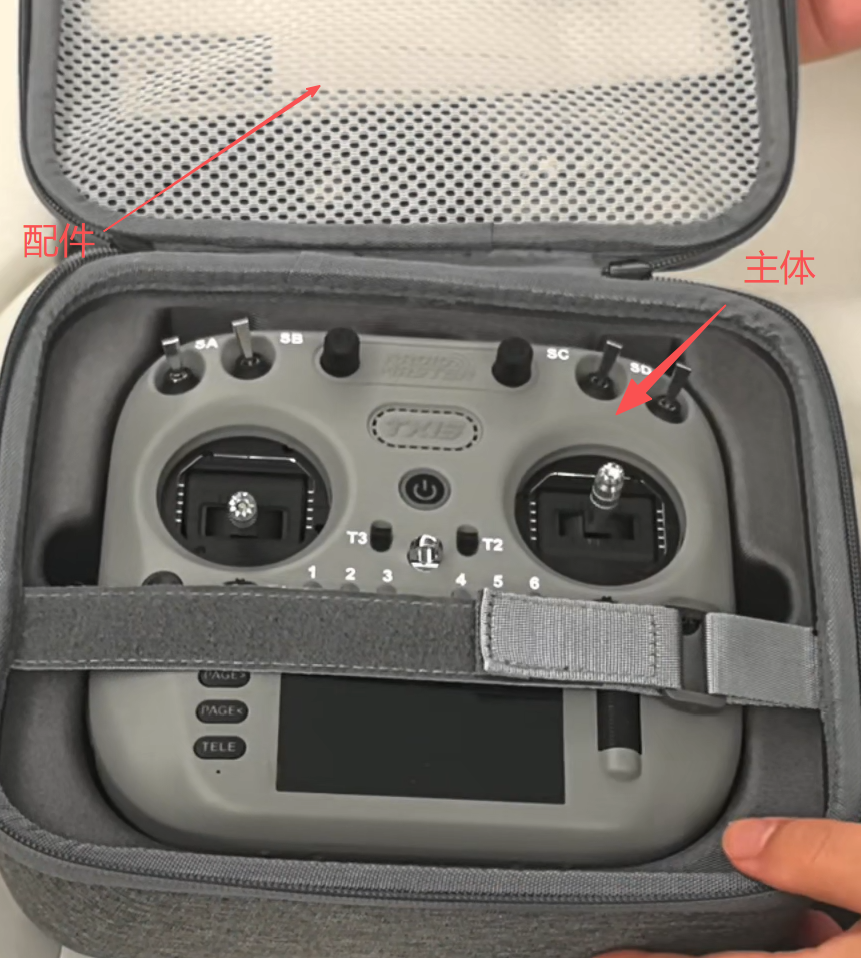

无人机遥控器 打开控包为遥控器主体，控包夹层内含数据线等配件

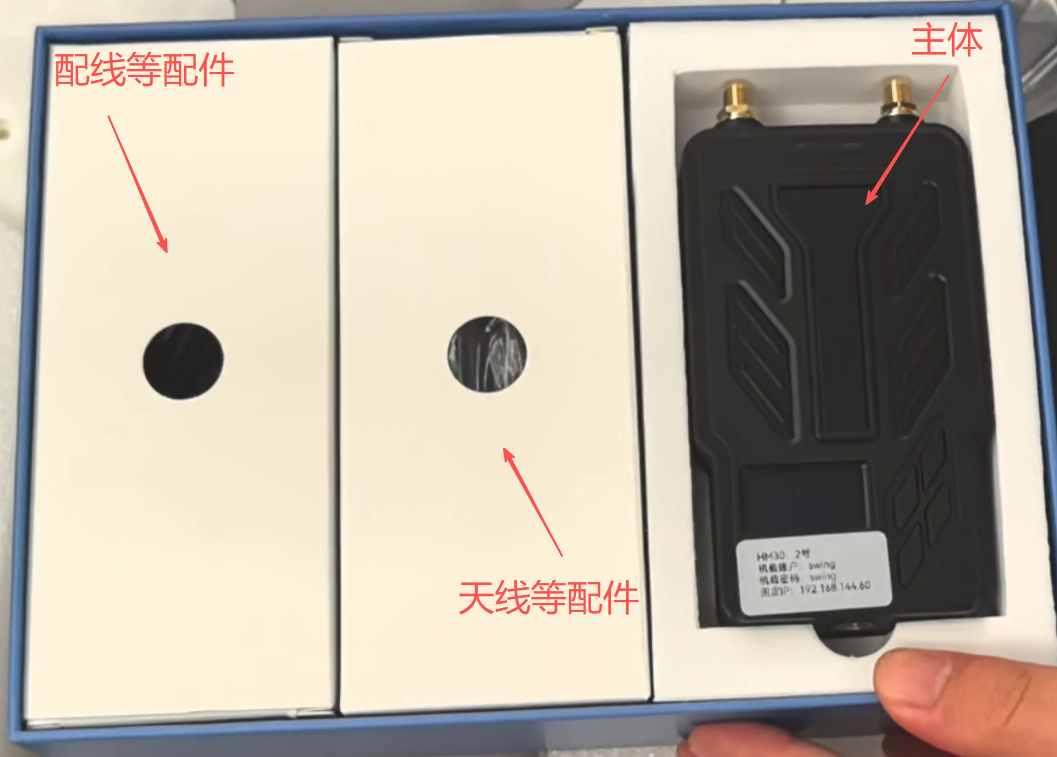

思翼HM30通讯链路地面端 包装内分为三部分，两个配件盒和一个思翼通讯链路地面端本体，使用前需安装好天线和确认电池电量充足即可

RTK蘑菇头天线

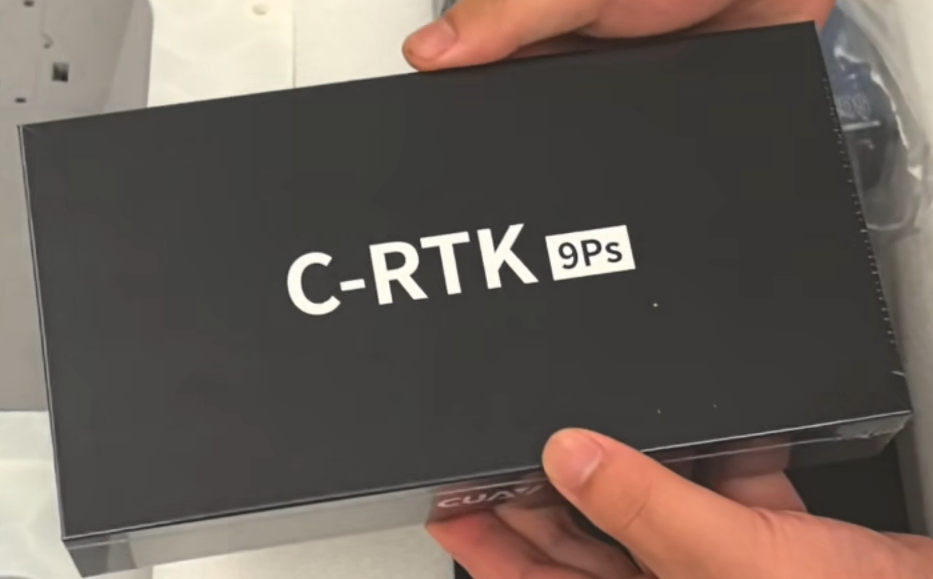

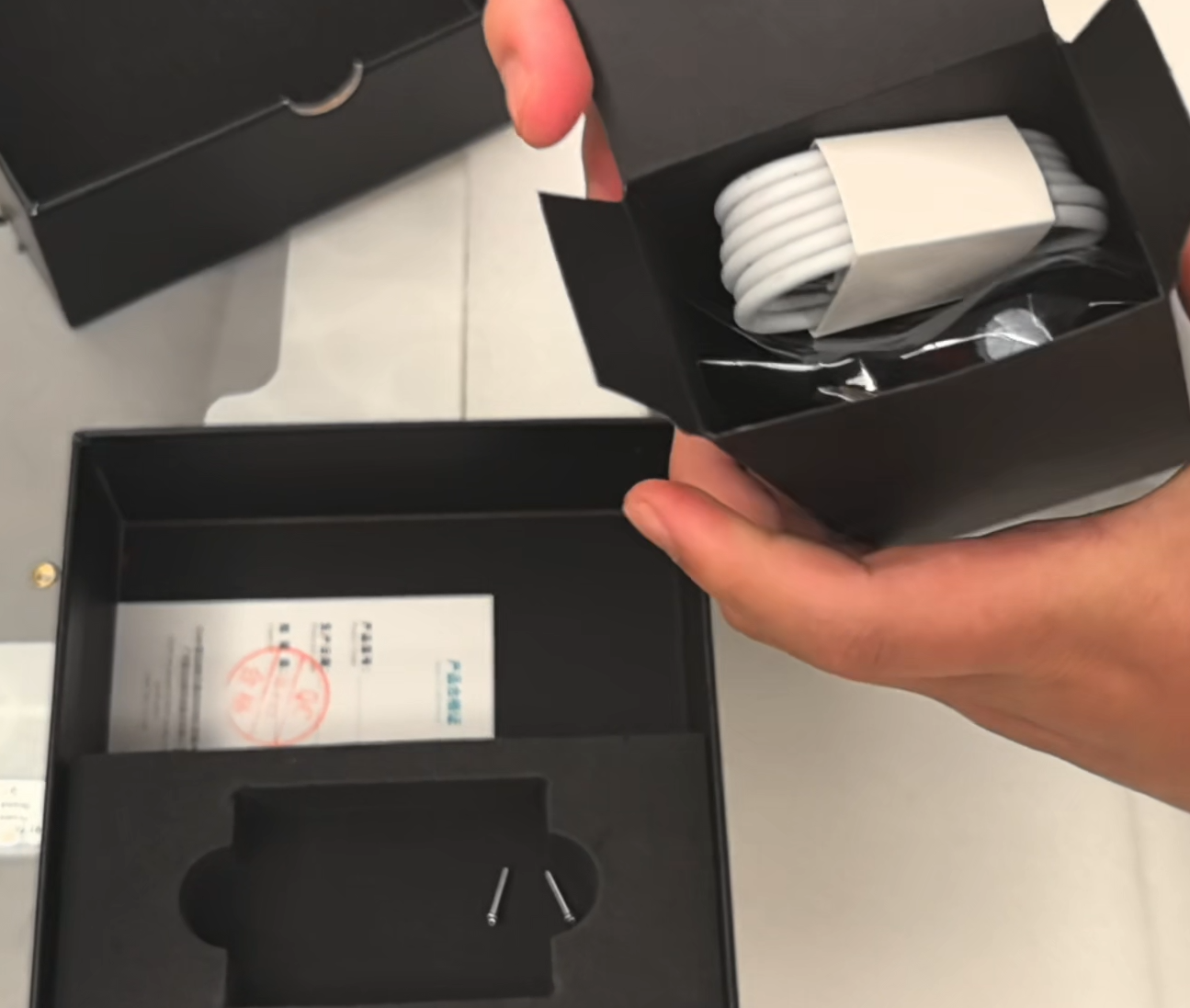

RTK地面端模块 内含地面端模块主体及馈线配件等

飞控配件盒

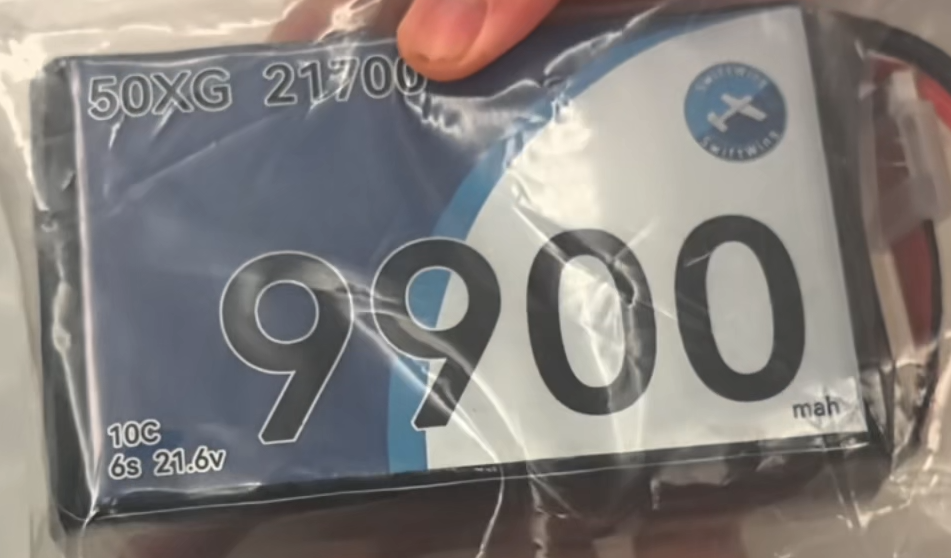

9900mah无人机动力电池 2块

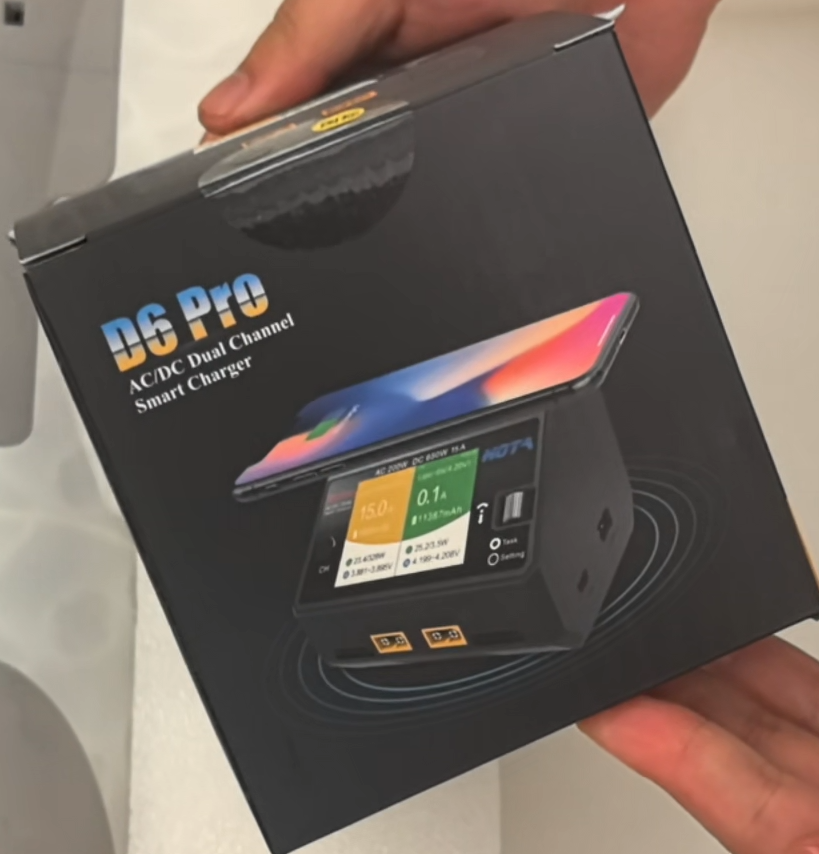

动力电池充电器

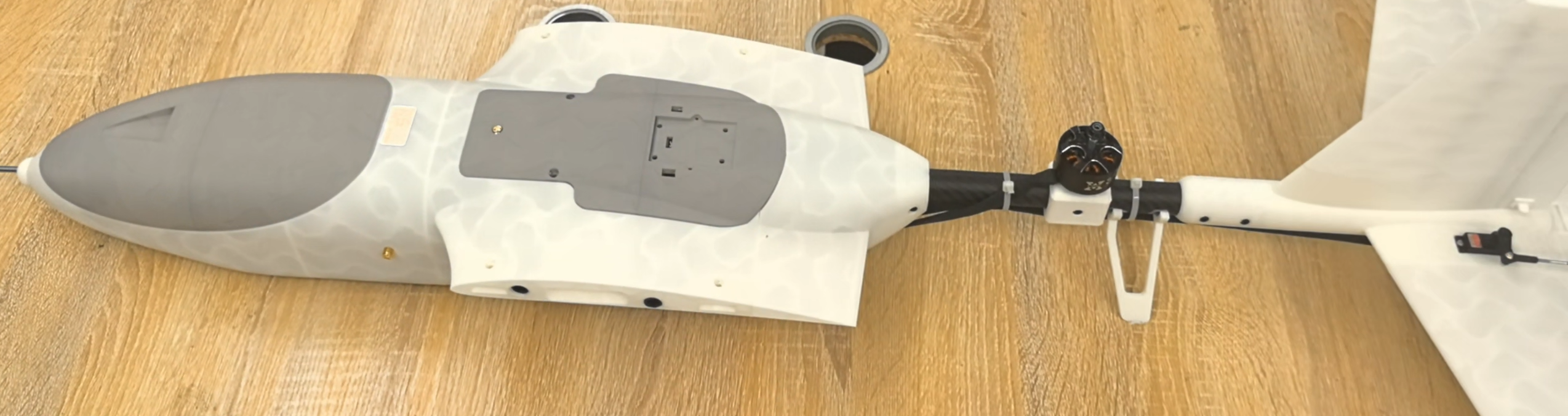

无人机机身主体

组装测试

机身主体组装

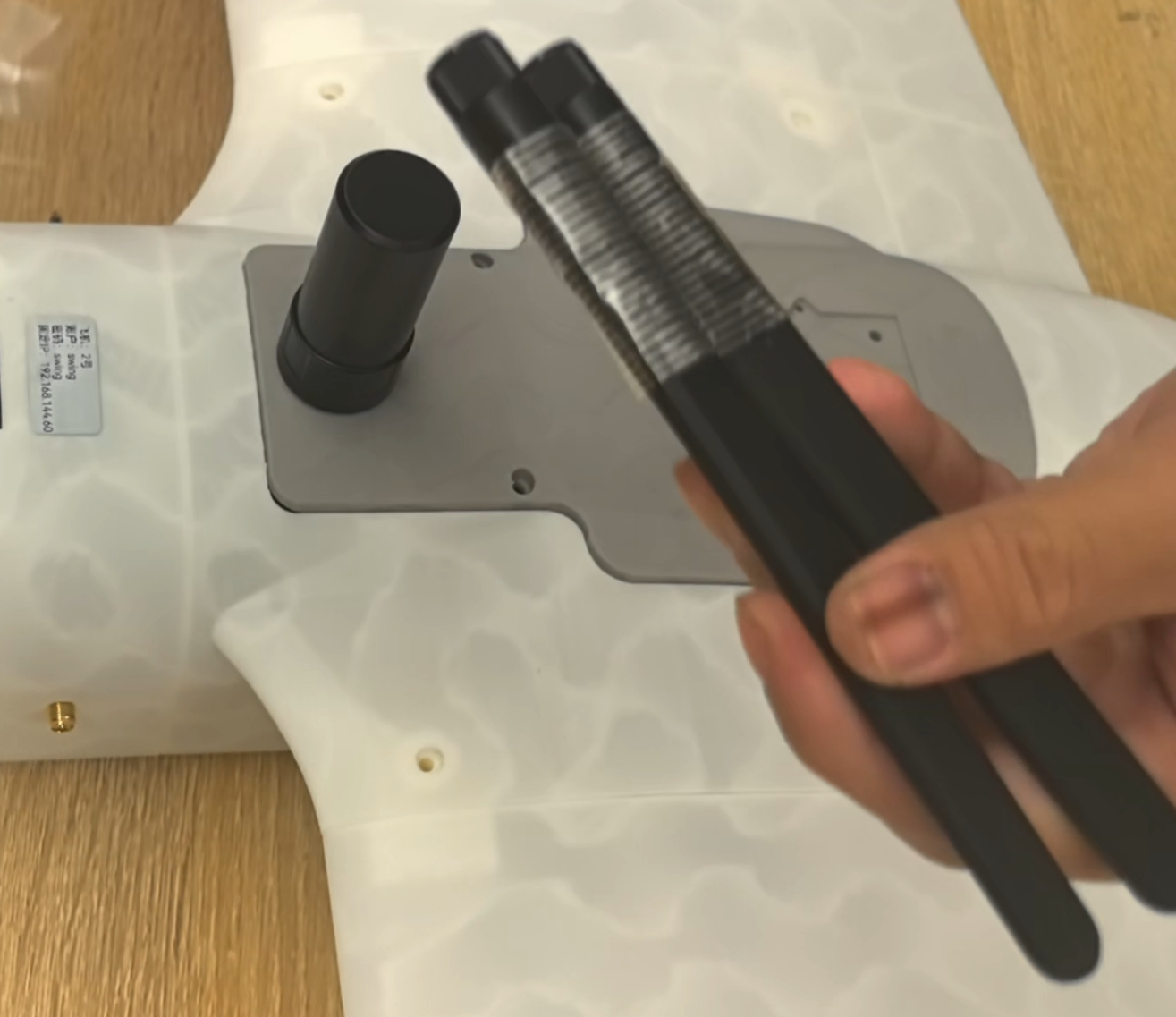

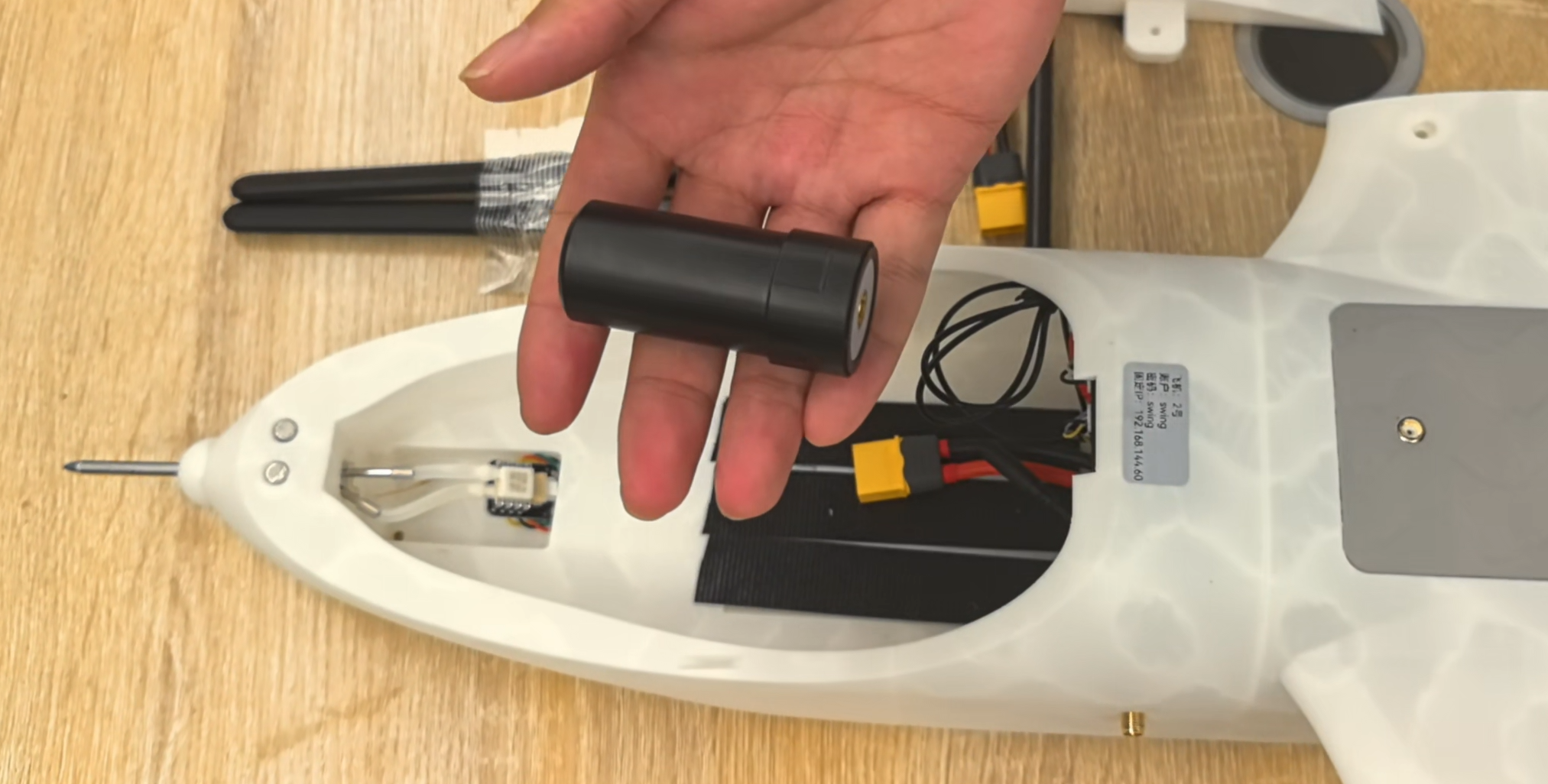

• 打开头部舱盖取出思翼天空端天线和RTK天空端天线，并将天线装好

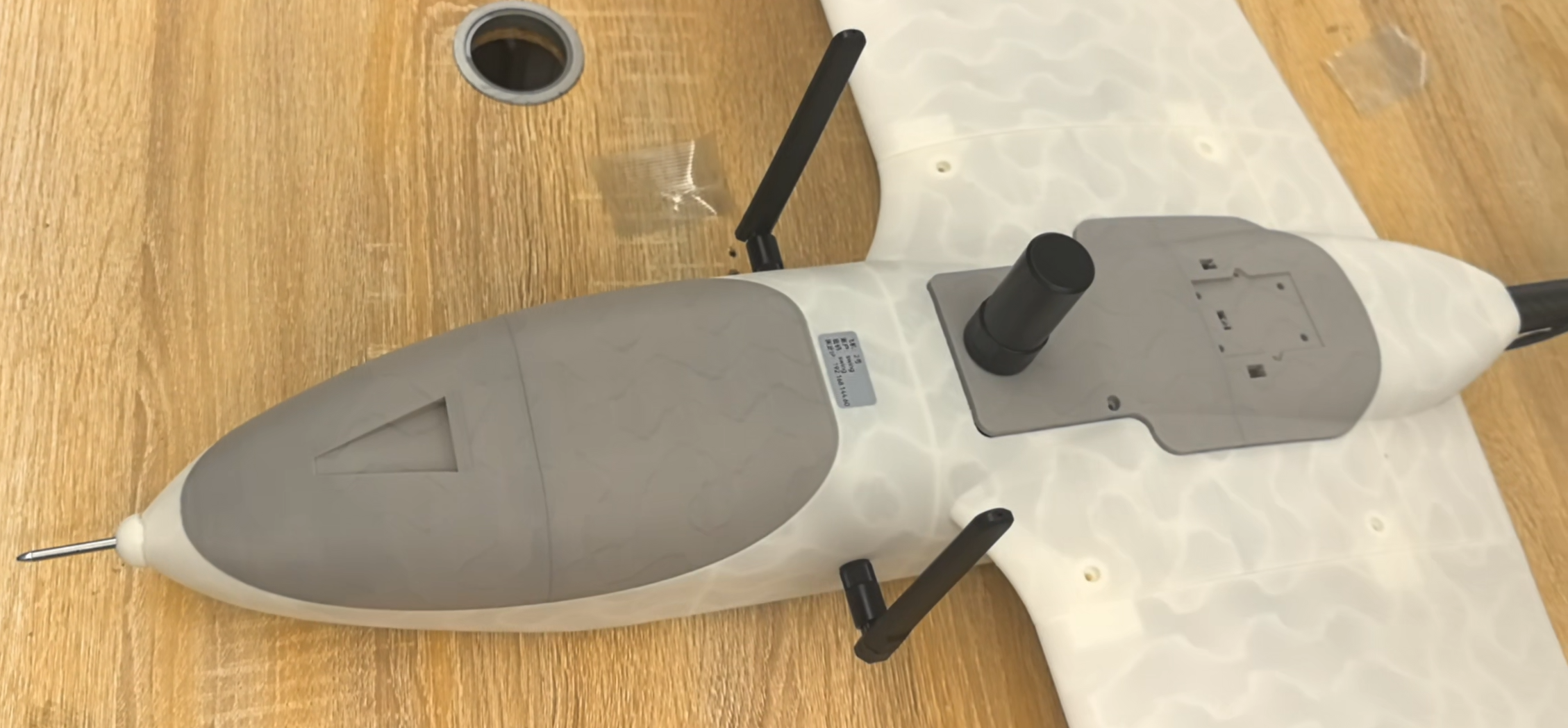

• 完成安装如下图

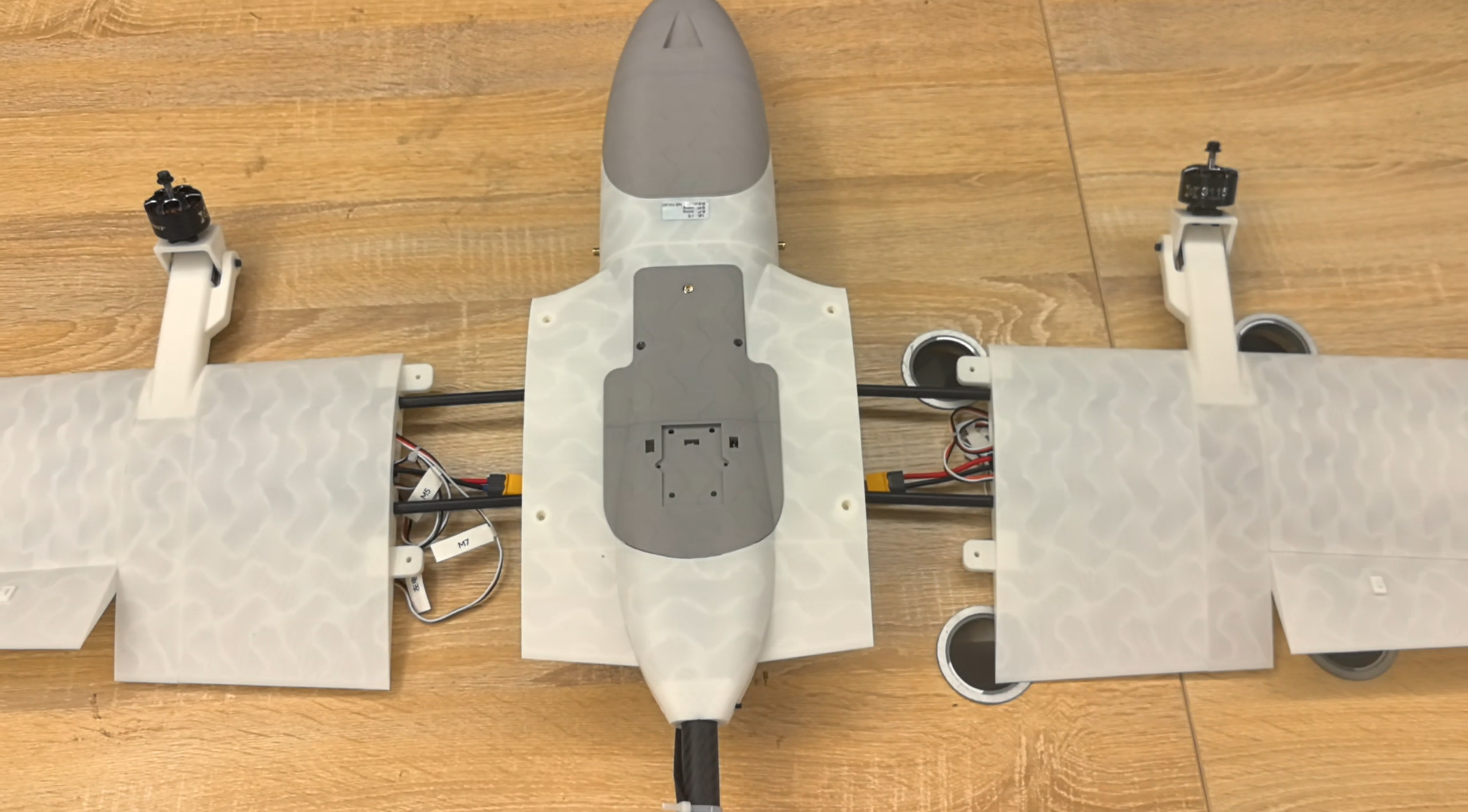

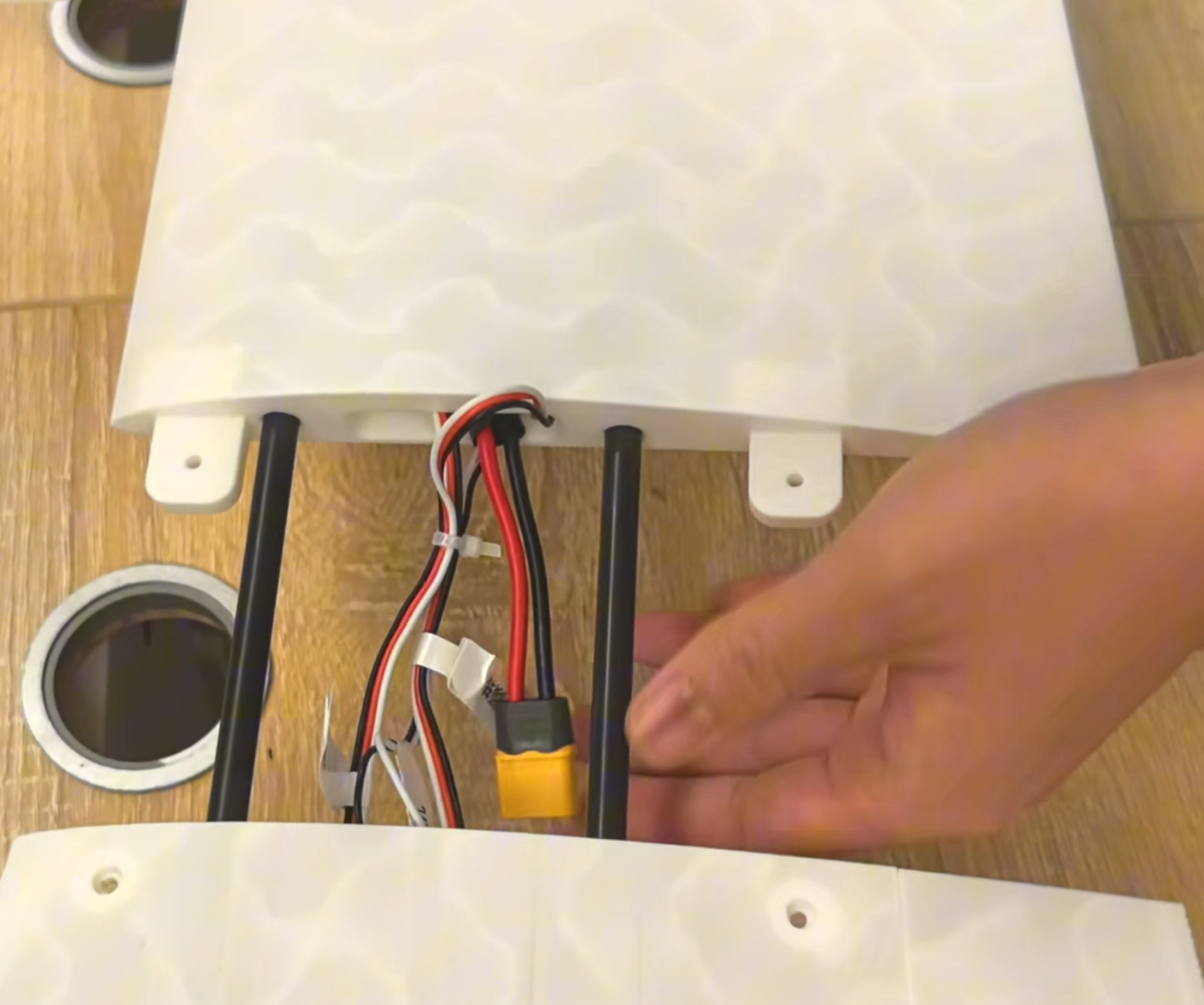

• 将机翼碳管对齐插入机身主碳管，注意将电源线和信号线事先穿入机身，注意不要夹住电源线和信号线

飞控接线

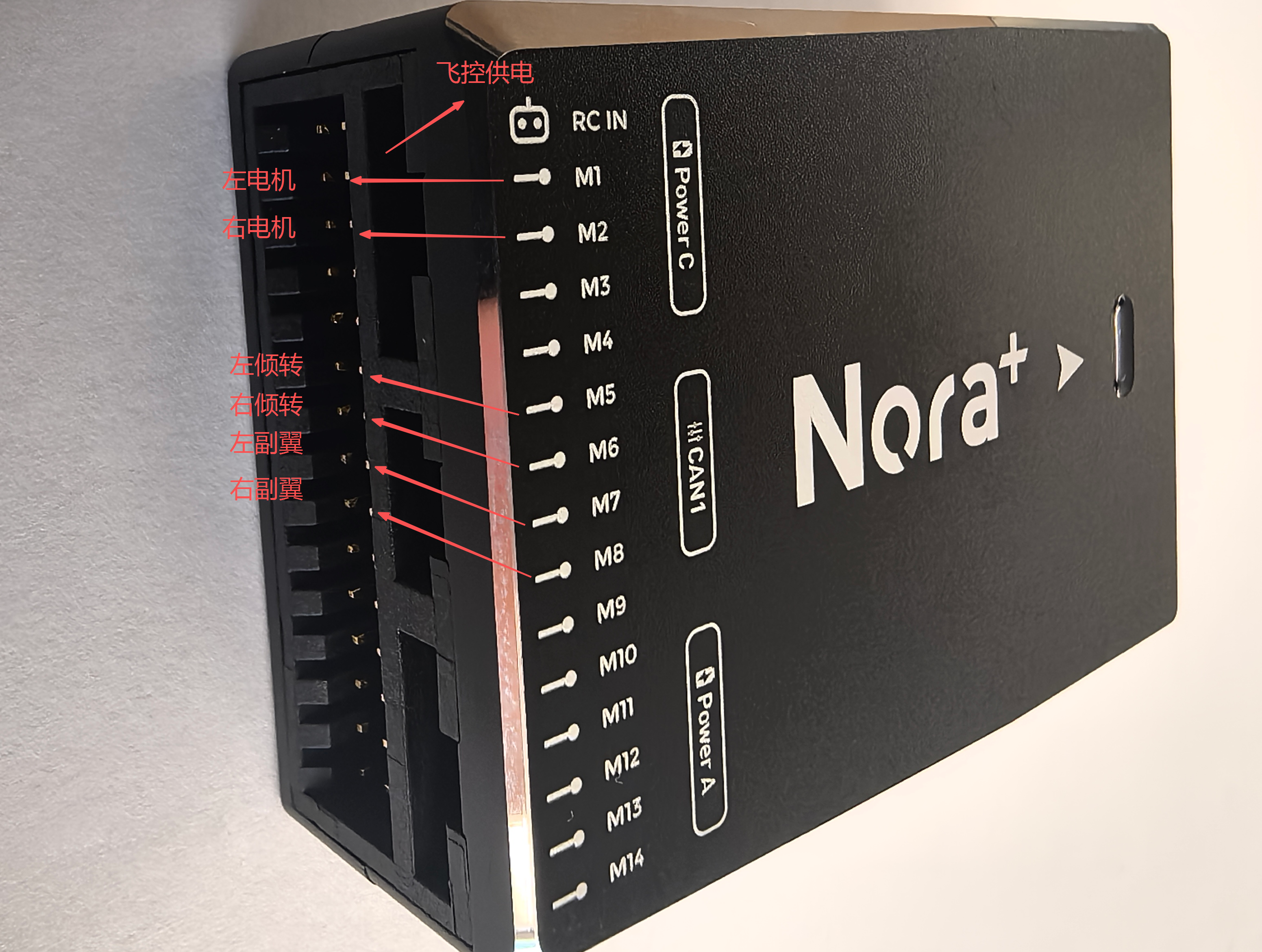

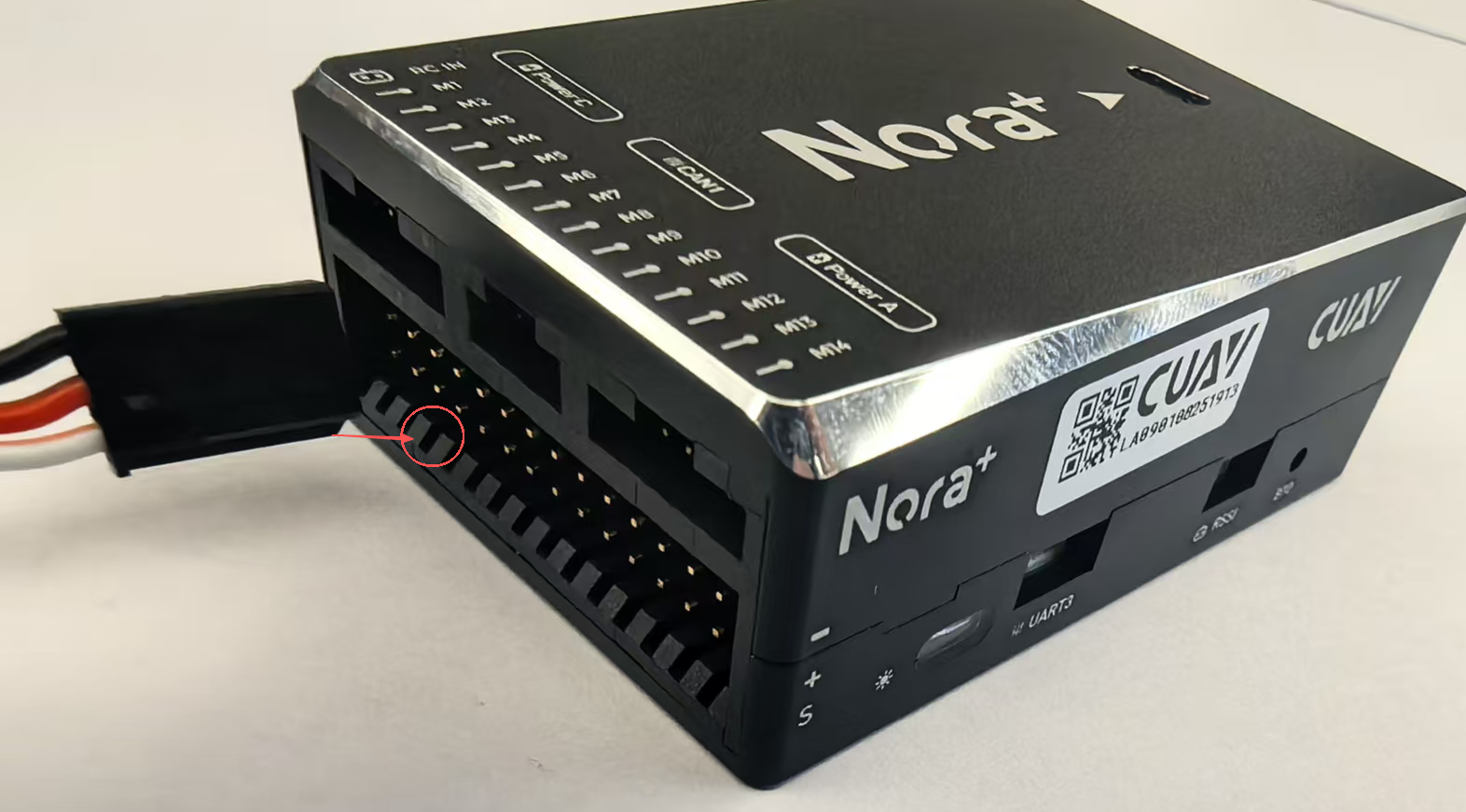

• 如图所示将舵机信号线接入对应接口

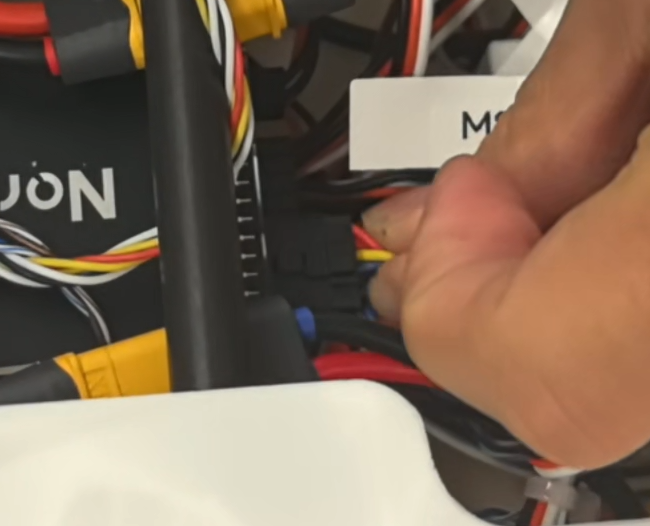

• 注意将杜邦线斜槽面插入飞控凹槽

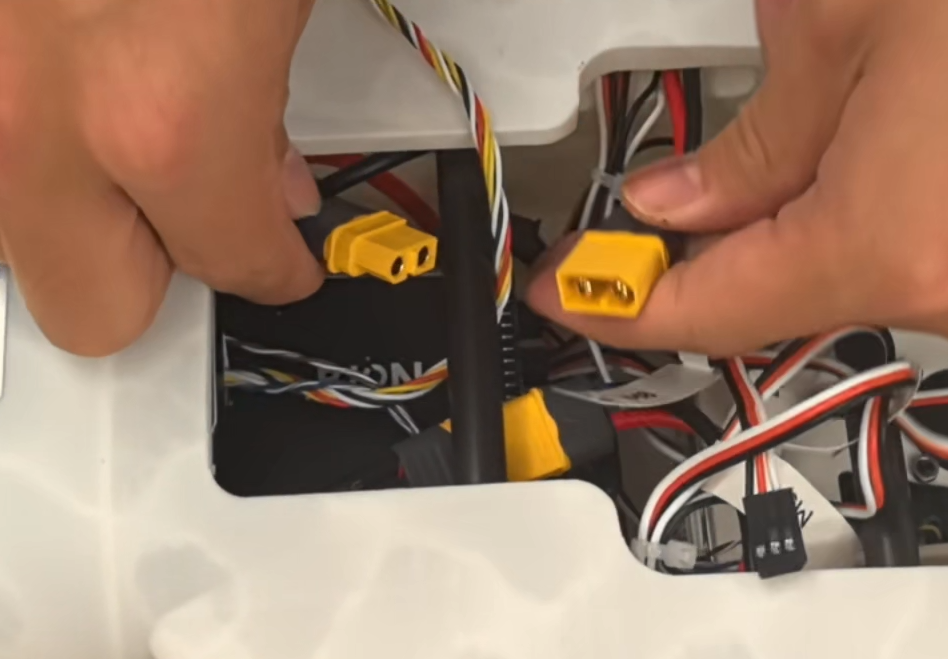

• 将电源线接入就近的XT60接口即可

• 最后将飞控供电线插入对应接口

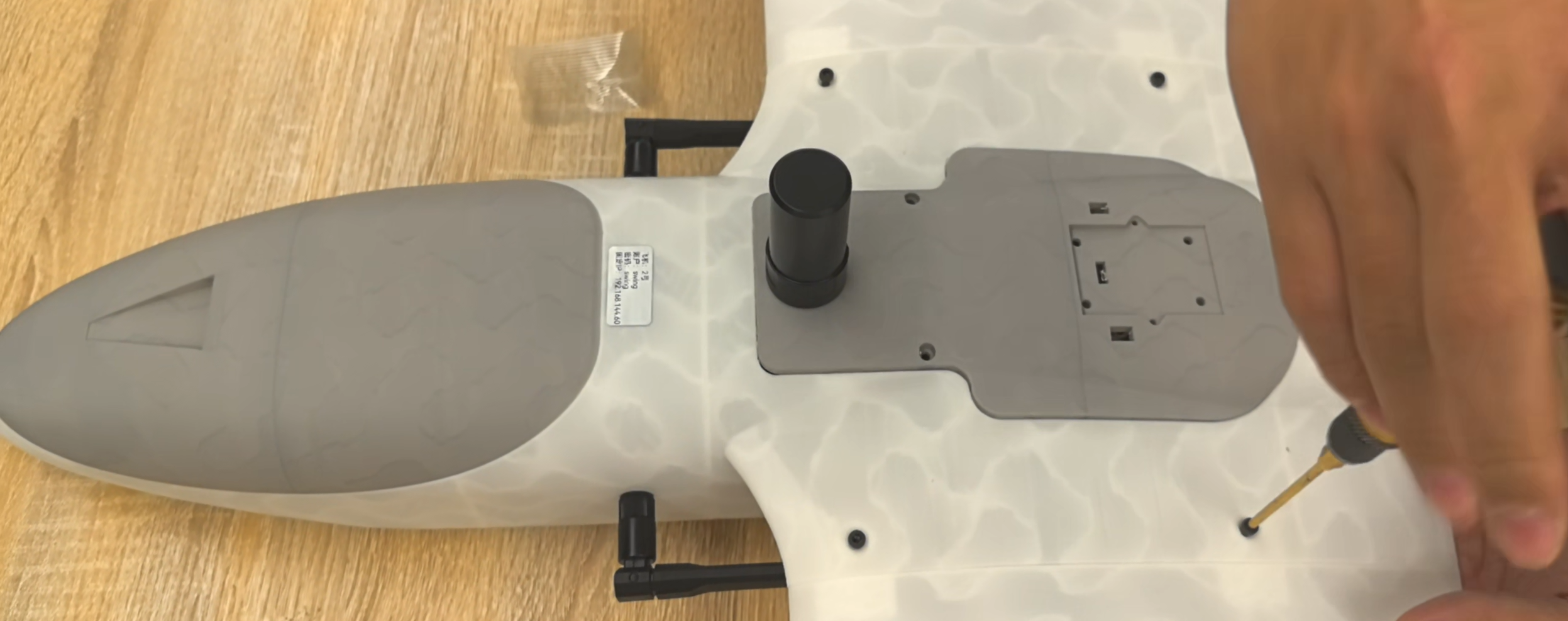

• 最后将机翼插装到位，目测确认螺丝孔对齐贯通、无偏移，使用H2.5内六角螺丝刀将机翼固定螺丝拧入对应孔位即完成组装
