P1无人机分电板使用说明
快速开始
1. 硬件连接
电源输入
- 将电池的正负极连接到分电板的电源输入端（大焊盘）
- 使用XT60或XT90插头，确保接触良好
- 电源线建议使用12AWG或更粗的硅胶线
电调连接
- 将电调的电源线连接到分电板的输出端子
- 确保极性正确：红色为正极（+），黑色为负极（-）

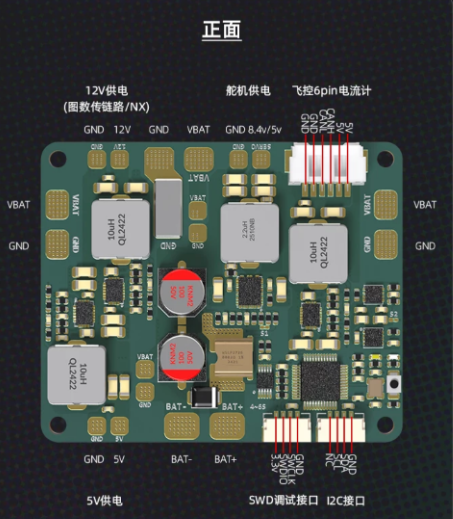

飞控连接
- 使用6Pin接口连接飞控的电流计端口
- 接口定义：B+（电池电压）、GND（地）、SMCLK/SMDIO（通信）

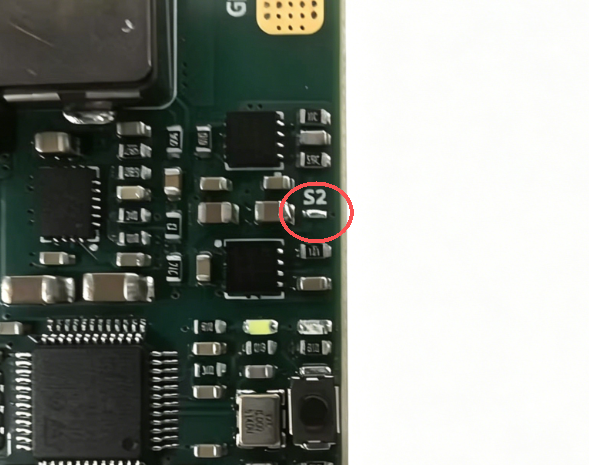

2. 焊盘配置

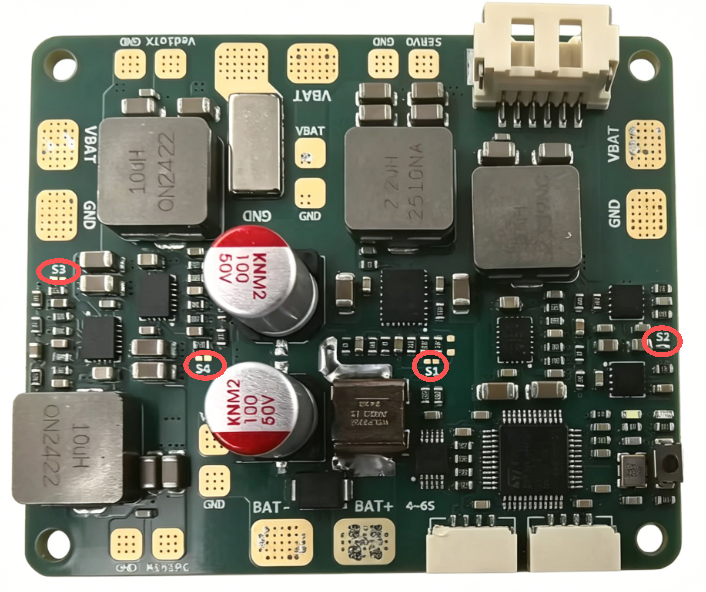

根据您的设备需求，配置S1-S4焊盘：
| 焊盘 | 功能 | 焊接 | 断开 |
|---|---|---|---|
| S1 | 舵机电压 | 6.0V | 5.0V |
| S2 | 协议选择 | CAN | I2C |
| S3 | miniPC电压 | 12.0V | 5.0V |
| S4 | 图传电压 | 12.0V | 5.0V |
配置示例
固定翼配置：
- S1：断开（5V舵机）或焊接（8.4V高压舵机供电）
- S2：根据飞控协议选择
- S3：断开（如使用5V树莓派供电），短接（如使用12V机载电脑供电）
- S4：根据图数传规格选择
多旋翼配置：
- S1：通常断开（5V舵机/云台）
- S2：断开（I2C协议常见）
- S3：根据机载计算机选择
- S4：根据图传规格选择
3. 首次上电检查
- 检查焊接：确认所有焊点牢固，无虚焊、短路
- 检查极性：确认电源输入正负极正确
- 测量电压：使用万用表测量各路输出电压是否符合配置
- 逐步加电：先不接负载，测量空载电压正常后再连接设备
详细接线指南

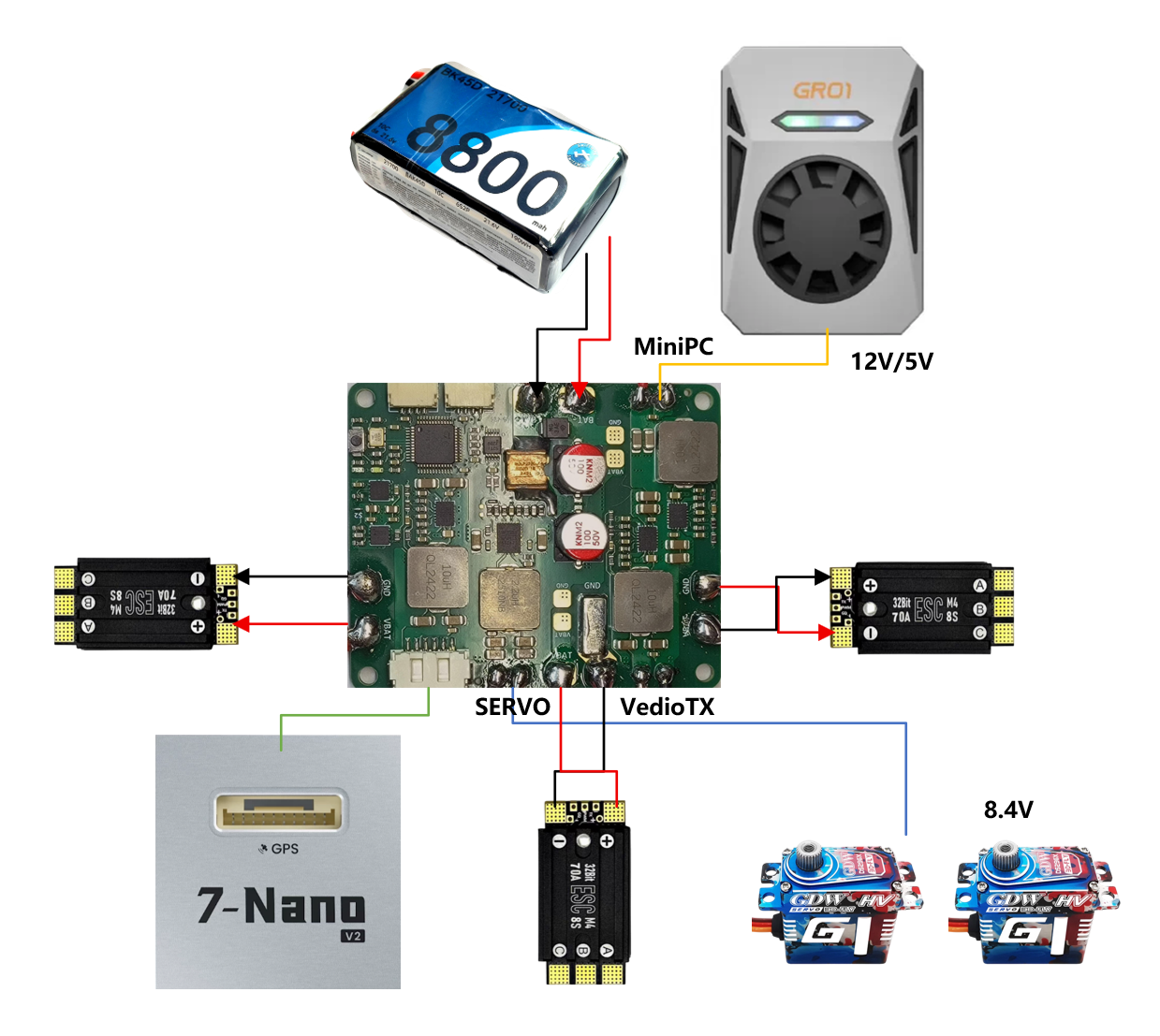

固定翼典型接线
电池(3S-6S) ──┬── 分电板电源输入
│
├── 电调1 ── 电机1
├── 电调2 ── 电机2
│ ...
│
├── 5V/6V输出 ── 舵机（副翼、升降、方向、油门）
├── 5V/12V输出 ── 图传
├── 5V/12V输出 ── 迷你PC（可选）
│
└── 6Pin接口 ── 飞控电流计
多旋翼典型接线
电池(3S-6S) ──┬── 分电板电源输入
│
├── 电调1 ── 电机1
├── 电调2 ── 电机2
├── 电调3 ── 电机3
├── 电调4 ── 电机4
│ ...（6轴/8轴以此类推）
│
├── 5V输出 ── 飞控供电
├── 5V/12V输出 ── 图传
├── 5V/12V输出 ── 云台/相机
│
└── 6Pin接口 ── 飞控电流计
常见问题
Q1: 上电后无输出
排查步骤：
- 检查电源输入是否有电压
- 检查保险丝是否熔断
- 检查焊盘配置是否正确
- 检查是否有短路情况
Q2: 输出电压不正确
排查步骤：
- 检查对应焊盘S1-S4的配置
- 重新焊接或断开焊盘
- 测量焊盘两端是否真正连通/断开
Q3: 电流计读数异常
排查步骤：
- 检查6Pin接口连接是否正确
- 检查飞控电流计参数设置
- 校准飞控电流计
Q4: 分电板发热严重
排查步骤：
- 检查总电流是否超过120A
- 检查是否有短路或过载
- 改善散热条件（增加风扇或散热片）
- 检查电源线规格是否足够
维护与保养
日常检查
- 定期检查焊点是否松动
- 检查接口是否有氧化
- 清理灰尘和杂物
存储建议
- 存放在干燥环境中
- 避免高温和潮湿
- 长期不用时做好防尘保护
安全注意事项
- 防短路：接线时避免工具或线材造成短路
- 防反接：务必确认电源正负极正确
- 防过载：不要超过120A额定电流
- 防过热：大电流使用时注意散热
- 防静电：焊接时使用防静电措施
技术规格速查
| 项目 | 规格 |
|---|---|
| 输入电压 | 11.1V - 25.2V (3S-6S) |
| 最大电流 | 120A |
| 舵机输出 | 5V/8.4V 可选 |
| 迷你PC输出 | 5V/12V 可选 |
| 图传输出 | 5V/12V 可选 |

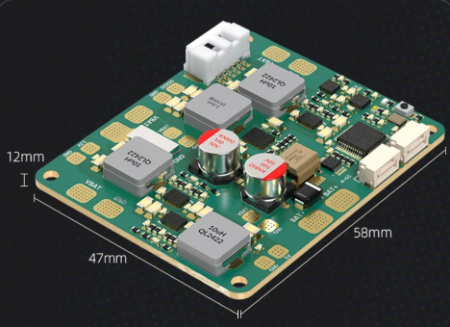

| 安装孔距 | M3标准孔 |
| 工作温度 | -20°C ~ 85°C |
故障排除流程图
设备不工作
│
├── 检查电源输入 ── 无电压 → 检查电池和连线
│
├── 检查输出电压 ── 异常 → 检查焊盘配置
│
├── 检查电流计 ── 异常 → 检查6Pin接口和飞控设置
│
└── 检查发热情况 ── 过热 → 检查负载和散热
联系支持
如有问题，请联系：
- 淘宝店铺：SwiftWing
- 技术支持：见产品包装内的联系方式
