ELRS协议接收机快速上手指南
产品概述
ELRS (ExpressLRS) 是一款开源的高性能无线电控制链路协议，专为FPV无人机和遥控模型设计。本接收机基于ELRS协议开发，提供超低延迟、高可靠性和长距离的无线控制解决方案。
产品清单

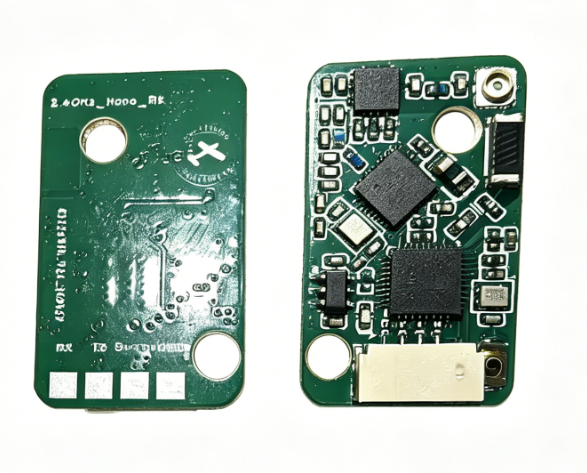

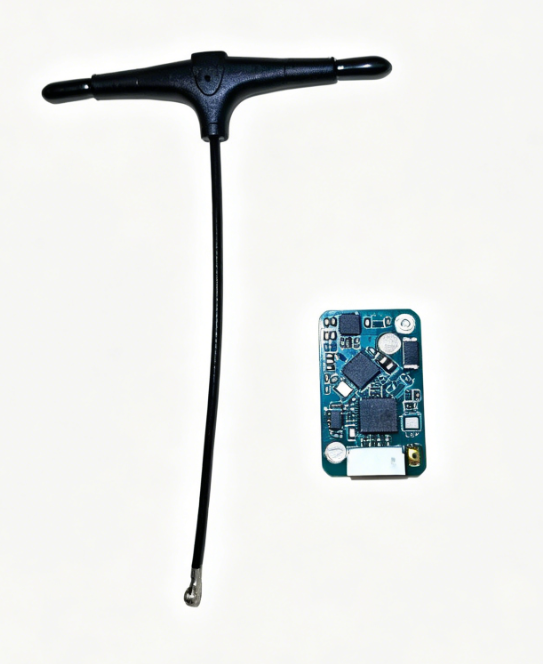

标准包装
| 配件 | 数量 | 说明 |
|---|---|---|
| ELRS 接收机 | 1 | Nano 2.4G |
| 天线 | 1 | 2.4G |
| GH1.25 连接线 | 1 | 4Pin 带插头 |
| 热缩管 | 1 | 透明热缩管 |
核心优势
- 超低延迟：端到端延迟可低至5ms
- 长距离传输：支持数公里控制距离
- 高刷新率：最高500Hz刷新率
- 抗干扰能力强：FHSS跳频技术
- 多协议支持：SBUS、CRSF等多种输出
技术参数
关键指标
| 参数 | 规格 |
|---|---|
| 工作频率 | 2.4GHz |
| 发射功率 | 10mW - 250mW可调 |
| 控制延迟 | 5-50ms（取决于配置） |
| 刷新率 | 25Hz - 500Hz |
| 工作电压 | 5V-12V |
性能特点
- 接收灵敏度： -100dBm @ 2.4GHz
- 有效距离：1km - 10km（视环境和配置）
- 通道数量：8-16通道
- 工作温度：-20°C 至 +60°C
应用场景
FPV无人机
- 竞速无人机：超低延迟确保精准操控
- 航拍无人机：长距离传输，稳定可靠
- 练习无人机：经济实惠，易于上手
遥控模型
- 遥控飞机：支持多种控制模式
- 遥控车船：抗干扰能力强，适合复杂环境
快速上手四步走
第一步：硬件连接
接收机使用 GH1.25 插口，支持5-12V宽电压输入。
SBUS输出模式：
接收机VCC → 飞控5V
接收机GND → 飞控GND
接收机SBUS → 飞控SBUS_IN
CRSF输出模式：
接收机VCC → 飞控5V
接收机GND → 飞控GND
接收机TX → 飞控RX（指定UART）
详细说明：请参考 硬件接口介绍
第二步：发射机配置
- 启用高频头：进入遥控器模型设置 → SETUP页面 → 开启External RF Mode
- 协议设置：Mode设为CRSF，Baudrate设为1.87M
- 绑定接收机：
- 方法一：接收机三连上电进入绑定模式
- 方法二：通过WiFi配置绑定密码
第三步：固件升级
推荐使用Wi-Fi空中升级：
1. 接收机通电后，按住绑定按钮约3秒进入WiFi热点模式
2. 连接 ExpressLRS_xxx 热点（密码：expresslrs）
3. 浏览器访问 http://10.0.0.1
4. 选择固件版本，点击Flash升级
串口升级（首次刷写）： 使用USB-TTL转换器连接接收机进行固件烧录。
详细教程：请参考 固件刷写
第四步：飞控配置
根据飞控固件类型进行配置：
| 飞控固件 | 配置要点 |
|---|---|
| Betaflight | Receiver Mode设为CRSF/SBUS，配置对应UART为Serial RX |
| ArduPilot | 设置SERIALx_PROTOCOL=23，RC_PROTOCOLS=8 (CRSF) |
| PX4 | 设置RC_SERIAL_PROTO为CRSF或SBUS |
详细配置：请参考 飞控配置
常见问题快速排查
| 现象 | 可能原因 | 解决方法 |
|---|---|---|
| 接收机不响应 | 未绑定 | 重新绑定 |
| 信号不稳定 | 天线问题 | 检查天线连接 |
| 通道反向 | 通道映射错误 | 调整飞控配置 |
| 失控保护触发 | 信号丢失 | 检查距离和干扰 |
重要提示
- 天线摆放：远离金属物体和电机，双天线夹角建议90度
- 飞行前检查：RSSI值建议> -80dBm
- 固件版本：保持发射机和接收机固件版本一致
- 电压范围：支持5-12V宽电压输入
详细文档
本文档最后更新日期：2026年5月15日
