硬件接口介绍

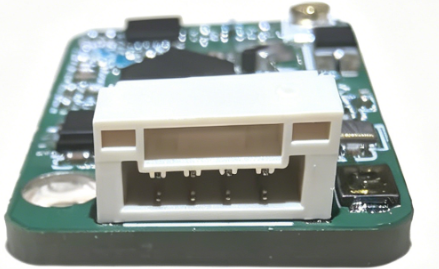

GH1.25 接口
产品使用 GH1.25 插口，这是一种小型化的板对板连接器，广泛应用于航模接收机和飞控系统中，以其紧凑的尺寸和可靠的连接性能著称。
接口规格
| 参数 | 规格 |
|---|---|
| 间距 | 1.25 mm |
| 材质 | PA66 塑料外壳，磷铜镀金端子 |
| 额定电流 | 1A / 触点（AWG28线） |
| 额定电压 | 30V AC/DC |
| 工作温度 | -30°C ~ 85°C |
| 插拔次数 | ≥ 500 次 |

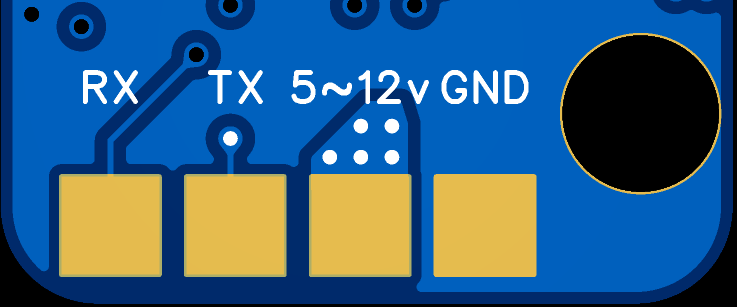

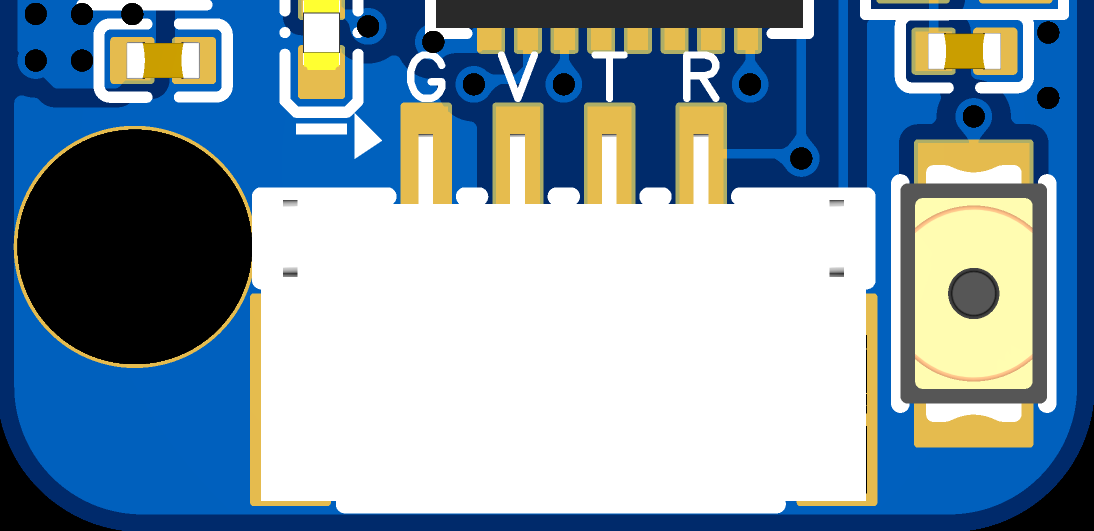

引脚定义
ELRS 接收机常用的 GH1.25 接口引脚配置：
| 引脚 | 定义 | 说明 |
|---|---|---|
| VCC | 电源正极 | 产品创新支持 5-12V 宽电压输入 |
| GND | 电源负极 | 接地 |
| TX | 发送端 | 接收机输出信号 |
| RX | 接收端 | 接收机输入信号（用于升级） |
接口类型
GH1.25 接口常见的引脚数量：
- 3 针：电源（VCC、GND）+ 单信号输出
- 4 针：电源（VCC、GND）+ TX、RX 双向通信
物理特性
- 插头类型：公头（Male）用于接收机端
- 插座类型：母头（Female）用于飞控或连接线端
- 锁定机制：卡扣式设计，提供可靠连接
ESP8285 芯片
ESP8285 是 Expressif 推出的一款高度集成的 Wi-Fi SoC 芯片，广泛应用于 ELRS (ExpressLRS) 接收机中。
基本参数
| 参数 | 规格 |
|---|---|
| 处理器 | Tensilica L106 32位 RISC 处理器 |
| 主频 | 最高 160 MHz |
| 内存 | 80 KB SRAM |
| 闪存 | 内置 1 MB Flash |
| Wi-Fi | 802.11 b/g/n，2.4 GHz |
| 工作电压 | 3.0V - 3.6V（典型 3.3V） |
| 工作温度 | -40°C ~ 85°C |
无线特性
| 特性 | 参数 |
|---|---|
| 无线标准 | IEEE 802.11 b/g/n |
| 频率范围 | 2.4 GHz ~ 2.5 GHz |
| 发射功率 | 802.11b: +20 dBm<br>802.11g: +17 dBm<br>802.11n: +15 dBm |
| 接收灵敏度 | -98 dBm（802.11b，1 Mbps） |
| 天线 | 支持 PCB 天线或外接天线 |
外设接口
| 接口类型 | 数量/说明 |
|---|---|
| GPIO | 17 个通用 GPIO |
| UART | 2 组 UART 接口 |
| SPI | 1 组 SPI 接口 |
| I2C | 1 组 I2C 接口 |
| PWM | 支持多路 PWM 输出 |
| ADC | 1 路 10 位 ADC |
功耗参数
| 模式 | 功耗 |
|---|---|
| active (RX) | 约 80-100 mA |
| active (TX) | 约 120-170 mA |
| Modem-sleep | 约 15 mA |
| Light-sleep | 约 0.9 mA |
| Deep-sleep | 约 10 μA |
封装信息
- 封装类型：QFN32 (5mm x 5mm)
- 引脚间距：0.5 mm
在 ELRS 中的应用
ESP8285 是 ELRS 接收机的核心芯片，负责：
- 处理射频通信协议
- 解析遥控器信号
- 输出 SBUS/CRSF 等协议信号给飞控
- 支持 Wi-Fi 配置和固件升级
注意事项
- 供电要求：确保提供稳定的 5-12V 电源，建议不低于 5V供电
- 散热设计：在高功率发射时需要注意散热
- 天线布局：天线应远离金属部件和干扰源
- 固件升级：可通过 Wi-Fi 或串口进行固件烧录
