硬件功能介绍

本文档详细介绍 mLRS 模块的硬件功能,包括接口说明、射频芯片特性等。


1. 对频方法

1.1 自动对频

  • 新硬件或工厂重置后,Tx 模块和接收器会自动连接(默认 bind phrase 为 'mlrs.0')
  • 当 Tx 模块和接收器都上电且绑定成功时,LED 会以 1Hz 频率闪烁(通常为绿色)

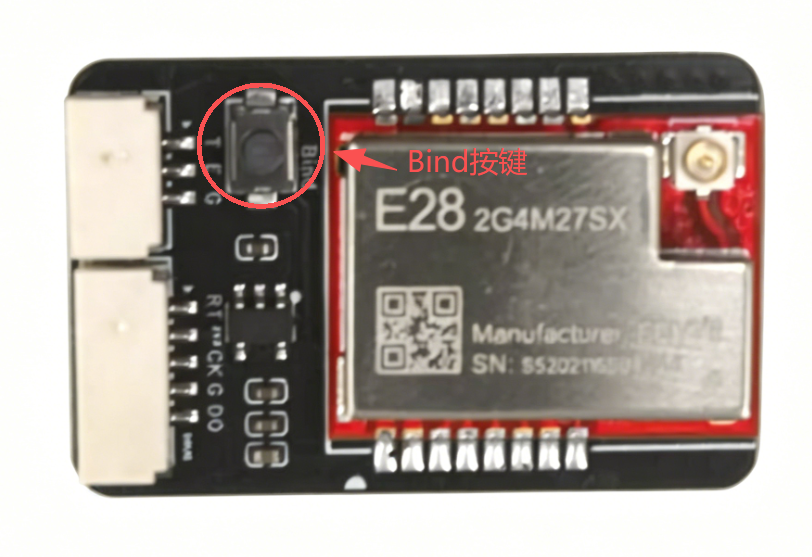

1.2 手动对频

  1. 同时按住高频头和接收机的 Bind 按钮
  2. 再将它们通电,进入绑定模式
  3. 等待绑定完成,LED 绿灯闪烁即连接成功

1777368990878

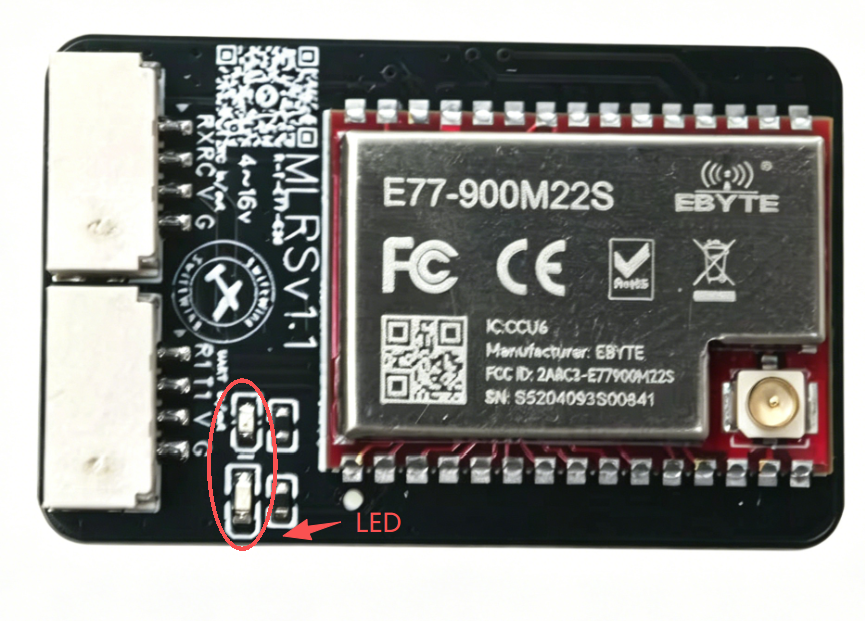

1.3 LED 状态指示

LED 状态 含义 说明
🟡 黄色 2Hz 闪烁 设备未连接 每秒闪烁两次,等待绑定
🟢 绿色 1Hz 闪烁 连接成功 每秒闪烁一次,正常工作
⚠️ 快速闪烁(>5Hz) 信号干扰或功率问题 需要检查天线或频段

1777368179645

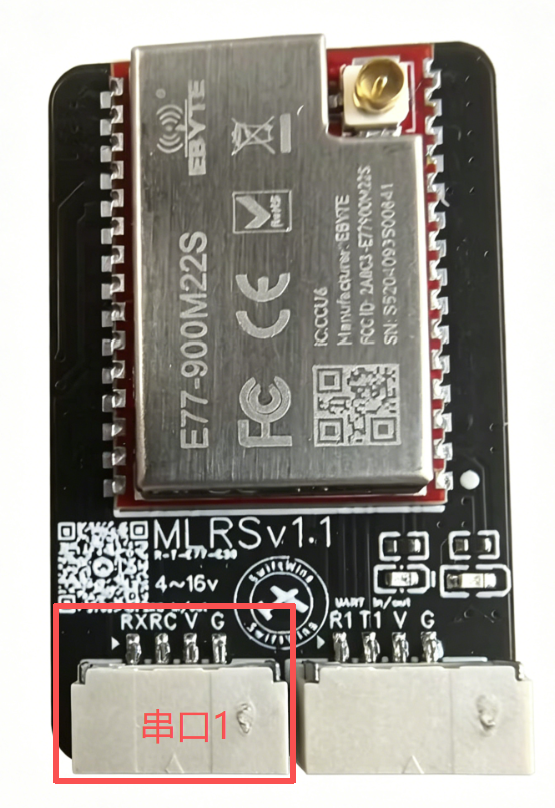

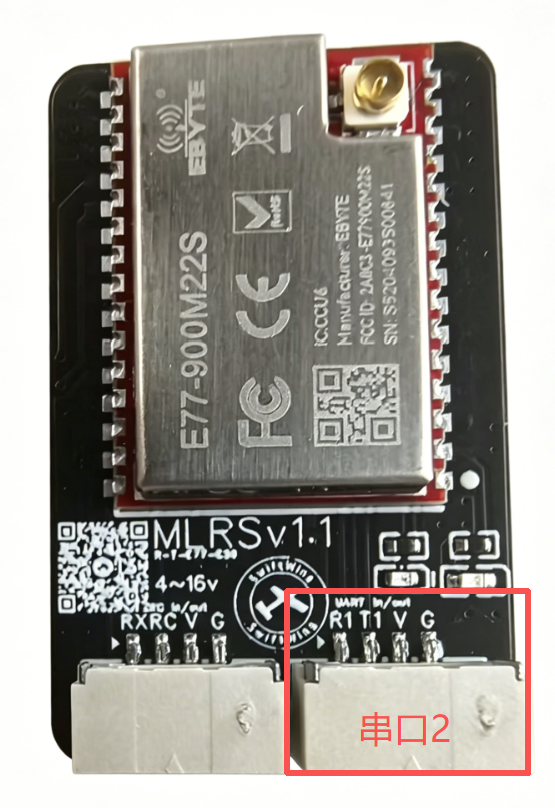

2. 硬件接口

1778226935745

1778226965296

2.1 电源接口

引脚 信号 说明
VCC 电源输入 5V 或 3.3V(根据模块规格)
GND 地线 电源负极

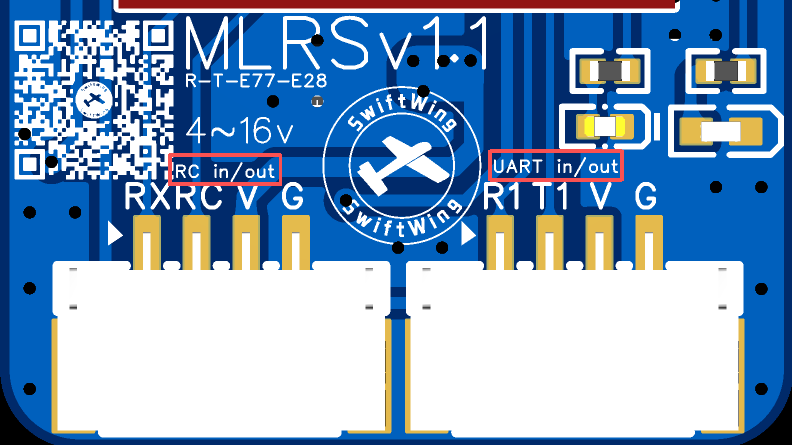

2.2 主串口接口

用于配置模块参数和数据传输。

1778228946071

引脚 信号 说明
T1 串口发送 数据发送引脚
R1 串口接收 数据接收引脚
RC SBUS 遥控信号接收
CRSF 遥控信号发送
RX SBUS 失效
CRSF 遥控信号接收

注意:串口连接时需要交叉连接(TX→RX,RX→TX)

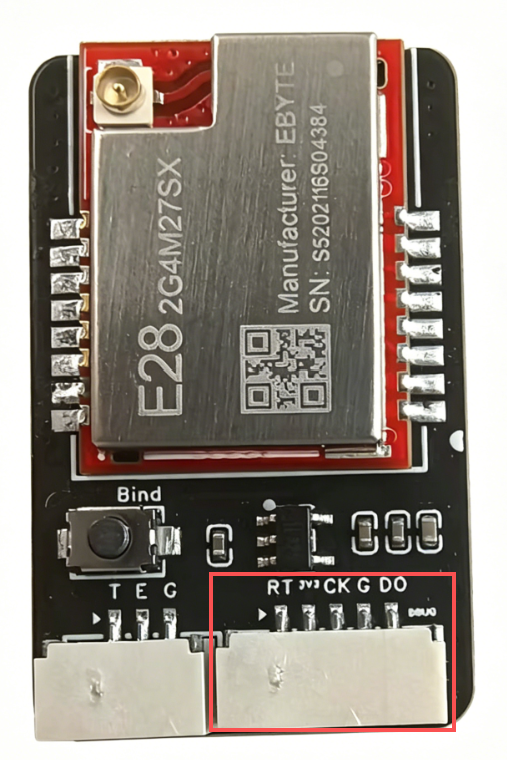

2.3 SWD 调试接口

用于程序下载和调试(型号:BX-GH1.25-5PWT)。

1778224243419

引脚 信号名称 作用
1 SWNRST 系统复位信号(低电平有效)
2 3.3V 为调试器提供 3.3V 电源
3 SWCLK 串行调试时钟
4 GND 地线
5 SWDIO 串行调试数据输入/输出

接口用途

  1. 程序下载:将编译好的固件烧录到 MCU 内部 Flash
  2. 实时调试:设置断点、单步执行、查看寄存器和内存
  3. 系统复位:通过 NRST 引脚复位目标系统

连接方式

┌─────────────────┐         ┌─────────────────┐
│   调试器/编程器  │         │   mLRS 模块     │
│   (如 J-Link)    │         │   (Cortex-M)    │
├─────────────────┤         ├─────────────────┤
│ 3.3V ───────────┼────────► 引脚1 (3.3V)     │
│ GND  ───────────┼────────► 引脚6 (GND)      │
│ SWCLK───────────┼────────► 引脚3 (SWCLK)    │
│ SWDIO┼──────────┼────────► 引脚5 (SWDIO)    │
│ NRST ───────────┼────────► 引脚2 (SWNRST)   │
└─────────────────┘         └─────────────────┘

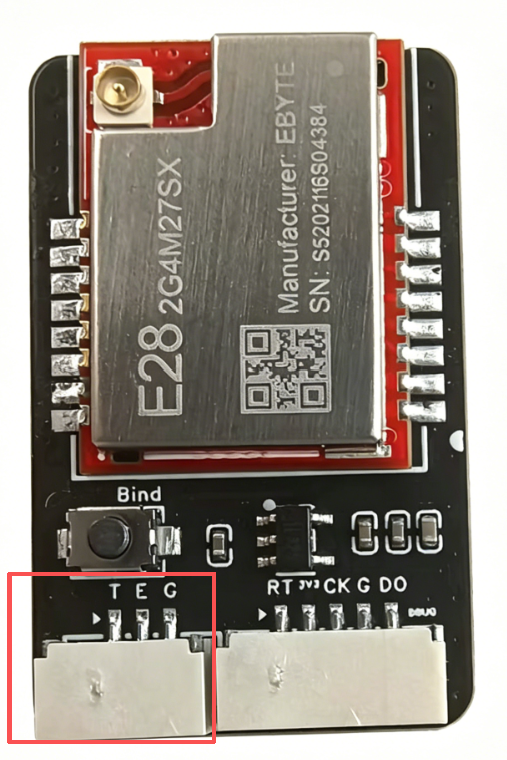

2.4 辅助串口/扩展接口

3针辅助接口(型号:BX-GH1.25-3PWT),用于调试或扩展功能。

1778224435891

引脚 信号名称 作用
1 SWUART_TX 辅助串口发送引脚
2 PIN_EXTRA1 备用扩展引脚(可自定义用途)
3 GND 地线

接口用途

  1. 调试日志输出:通过 SWUART_TX 输出调试信息
  2. 固件更新:用于特殊的固件升级流程
  3. 扩展功能:PIN_EXTRA1 可作为通用 IO 口使用

提示:此接口主要用于开发调试,普通用户通常不需要使用。


3. 射频芯片

mLRS 模块支持多种射频芯片,主要包括 E77-900M22S(915MHz)和 E28-2G4M27SX(2.4GHz)。

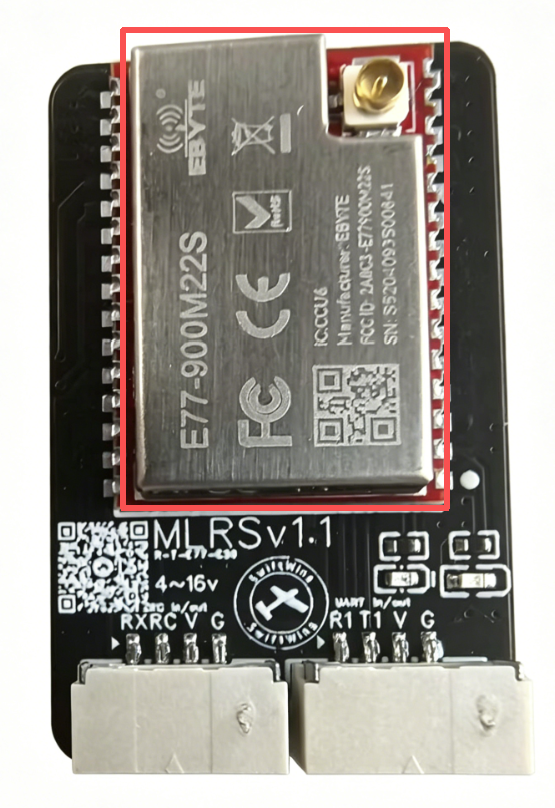

3.1 E77-900M22S 芯片

基于 SX1262 芯片的 LoRa 射频模块,工作在 868/915 MHz 频段。

1778225669821

主要特性

参数 规格
工作频率 863-870 MHz / 902-928 MHz
发射功率 最大 22 dBm(约 158 mW)
接收灵敏度 -148 dBm(LoRa 模式)
调制方式 LoRa、FSK、GFSK
数据速率 0.6-62.5 kbps(LoRa)
供电电压 3.0-3.6V

适用场景

  • 远距离通信:适合长距离无人机控制(可达数公里)
  • 低干扰环境:915MHz 频段干扰较少
  • 合规性:符合美国 FCC Part 15 标准

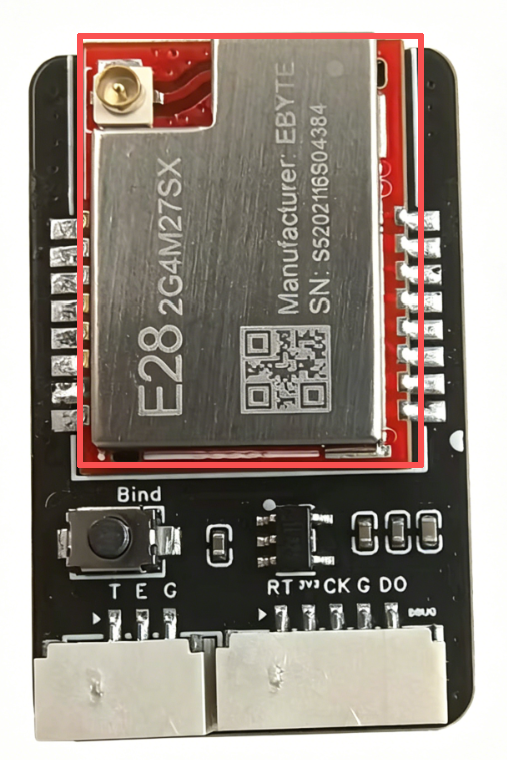

3.2 E28-2G4M27SX 芯片

基于 SX1280 芯片的 LoRa 射频模块,工作在 2.4 GHz ISM 频段。

1778225708366

主要特性

参数 规格
工作频率 2400-2483.5 MHz
发射功率 最大 27 dBm(约 500 mW)
接收灵敏度 -136 dBm(FLRC 模式)
调制方式 LoRa、FLRC、GFSK
数据速率 1.2-156.25 kbps(LoRa),最高 2 Mbps(FLRC)
供电电压 3.0-3.6V

适用场景

  • 全球通用:2.4GHz 频段全球免许可
  • 高速数据:支持 FLRC 高速模式
  • 短距离高带宽:适合需要大量遥测数据的场景

3.3 双频模块配置

mLRS 支持双频版本,同时使用 E77 和 E28 芯片,实现频率分集:

┌─────────────────────────────────────────────────┐
│              mLRS 双频模块                      │
├─────────────────────────────────────────────────┤
│  E77-900M22S        │  E28-2G4M27SX          │
│  (915 MHz)          │  (2.4 GHz)             │
├─────────────────────────────────────────────────┤
│       自动选择最佳频段进行数据传输              │
└─────────────────────────────────────────────────┘

双频优势

  1. 抗干扰能力强:即使一个频段受干扰,另一个频段仍可工作
  2. 链路可靠性高:自动选择信号质量最佳的频段
  3. 灵活切换:根据环境自动切换工作频段

配置说明

双频模块的配置与单频模块相同,系统会自动处理频段选择:

# 查看当前频段配置
p rf_freq;

# 设置频段(自动模式)
p rf_freq = auto;
pstore;
reload;

3.4 天线选择建议

频段 天线类型 增益建议
915 MHz 橡胶天线/鞭状天线 2-5 dBi
2.4 GHz PCB 天线/贴片天线 1-3 dBi

注意:使用双频模块时,需为每个频段连接相应的天线。


4. 接口功能汇总

接口对比表

接口名称 引脚数 主要用途 面向用户
电源接口 2 供电 所有用户
主串口接口 2 参数配置、数据传输 所有用户
SWD 调试接口 6 程序下载、调试 开发者
辅助串口接口 3 调试日志、扩展 开发者
蓝牙透传接口 4 无线串口透传 所有用户

接口连接示意图

mLRS 模块接口布局
┌─────────────────────────────────────┐
│  [电源接口]     [主串口接口]        │
│  VCC ── GND    TX ── RX           │
├─────────────────────────────────────┤
│  [SWD调试接口]                     │
│  3.3V SWNRST SWCLK NC SWDIO GND   │
├─────────────────────────────────────┤
│  [辅助串口接口]                     │
│  SWUART_TX PIN_EXTRA1 GND         │
└─────────────────────────────────────┘

5. 蓝牙透传功能

mLRS 模块支持蓝牙透传(Bluetooth Transparent Transmission)功能,可通过蓝牙无线连接将串口数据透明传输到手机、平板或 PC 等设备,实现无线参数配置、遥测数据查看等应用。

5.1 功能概述

蓝牙透传是指将 mLRS 模块的串口数据通过蓝牙模块"透明"地转发到外部设备,无需对数据内容做任何修改或解析。外部设备接收到的数据与模块串口发出的数据完全一致,反之亦然。

┌─────────────────┐    串口(UART)    ┌──────────────┐    蓝牙(BLE/SPP)    ┌─────────────────┐
│   mLRS 模块     │ ◄──────────────► │  蓝牙透传模块  │ ◄────────────────► │  手机/平板/PC    │
│   (MCU)         │    TX ⇄ RX      │  (HC-05等)    │   无线传输         │  (App/终端)      │
└─────────────────┘                  └──────────────┘                     └─────────────────┘

5.2 硬件连接

蓝牙模块通过辅助串口或主串口与 mLRS 模块连接:

蓝牙模块引脚 mLRS 模块引脚 说明
VCC VCC(3.3V ) 根据蓝牙模块供电要求选择
GND GND 共地
TX RX(R1 或 SWUART_RX) 蓝牙发送 → mLRS 接收
RX TX(T1 或 SWUART_TX) 蓝牙接收 ← mLRS 发送

注意:使用蓝牙透传功能前,需确认蓝牙模块的波特率与 mLRS 串口波特率一致(默认 115200 bps)。

5.3 典型应用场景

  1. 遥测数据查看
  2. 实时接收 mLRS 模块输出的遥测数据
  3. 在手机或平板上显示飞行数据(RSSI、电压、GPS 坐标等)

  4. 固件日志查看

  5. 连接蓝牙后无线查看模块调试日志
  6. 方便外场调试,无需携带电脑

  7. 多设备扩展

  8. 蓝牙透传可作为辅助通信通道
  9. 主串口用于飞控通信,蓝牙用于参数配置
